Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
3 Produktübersicht

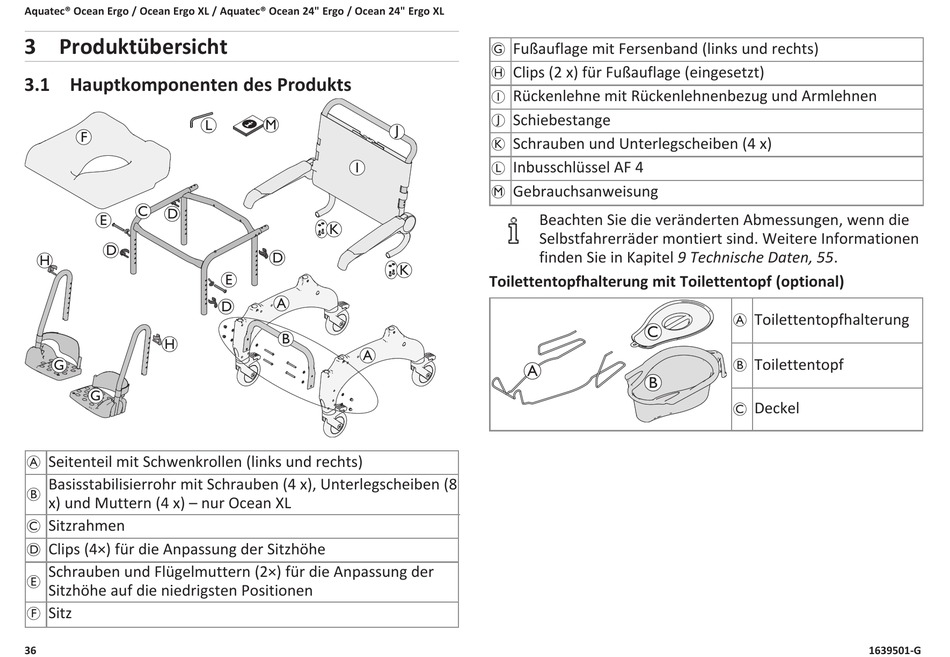

3.1 Hauptkomponenten des Produkts
L
F
C
D
E
D
H
H
G
G
A Seitenteil mit Schwenkrollen (links und rechts)
Basisstabilisierrohr mit Schrauben (4 x), Unterlegscheiben (8
B
x) und Muttern (4 x) – nur Ocean XL
C Sitzrahmen
D Clips (4×) für die Anpassung der Sitzhöhe
Schrauben und Flügelmuttern (2×) für die Anpassung der
E
Sitzhöhe auf die niedrigsten Positionen
F Sitz
36
M
J
I
K
D
K
E
A
D
B
A
G Fußauflage mit Fersenband (links und rechts)
H Clips (2 x) für Fußauflage (eingesetzt)
I Rückenlehne mit Rückenlehnenbezug und Armlehnen
J Schiebestange
K Schrauben und Unterlegscheiben (4 x)
L Inbusschlüssel AF 4
M Gebrauchsanweisung
Beachten Sie die veränderten Abmessungen, wenn die
Selbstfahrerräder montiert sind. Weitere Informationen
finden Sie in Kapitel 9 Technische Daten, 55.
Toilettentopfhalterung mit Toilettentopf (optional)
C
A
B
A Toilettentopfhalterung
B Toilettentopf
C Deckel
