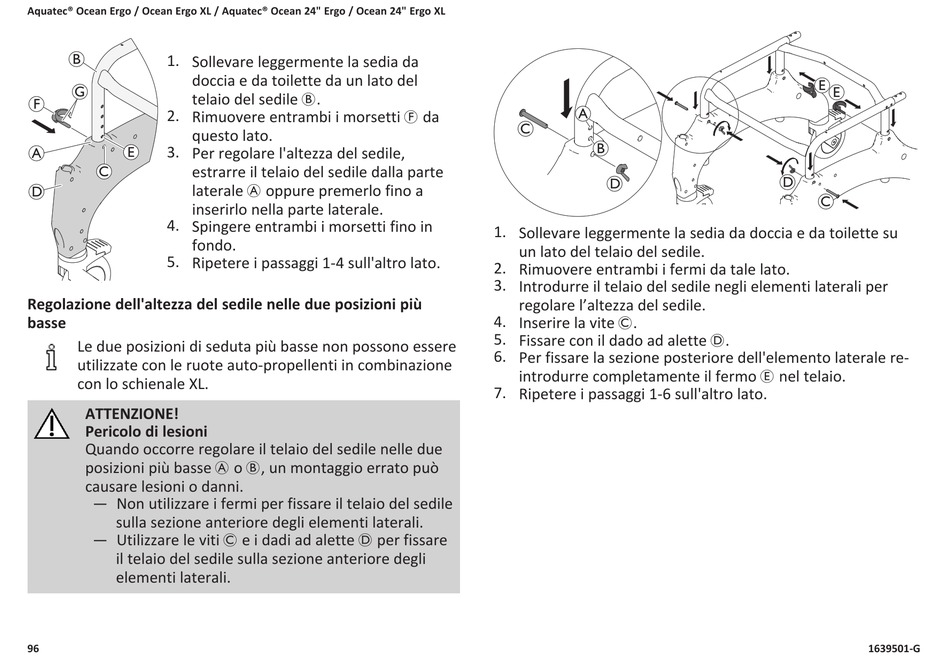

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
B
1. Sollevare leggermente la sedia da
doccia e da toilette da un lato del
G
telaio del sedile B.
F
2. Rimuovere entrambi i morsetti F da
questo lato.
E 3. Per regolare l'altezza del sedile,
A
C
estrarre il telaio del sedile dalla parte
laterale A oppure premerlo fino a
D
inserirlo nella parte laterale.
4. Spingere entrambi i morsetti fino in
fondo.
5. Ripetere i passaggi 1-4 sull'altro lato.
Regolazione dell'altezza del sedile nelle due posizioni più
basse
Le due posizioni di seduta più basse non possono essere
utilizzate con le ruote auto-propellenti in combinazione
con lo schienale XL.
ATTENZIONE!
Pericolo di lesioni
Quando occorre regolare il telaio del sedile nelle due
posizioni più basse A o B, un montaggio errato può
causare lesioni o danni.
— Non utilizzare i fermi per fissare il telaio del sedile
sulla sezione anteriore degli elementi laterali.
— Utilizzare le viti C e i dadi ad alette D per fissare
il telaio del sedile sulla sezione anteriore degli
elementi laterali.
96
A
C
B
D
1. Sollevare leggermente la sedia da doccia e da toilette su
un lato del telaio del sedile.
2. Rimuovere entrambi i fermi da tale lato.
3. Introdurre il telaio del sedile negli elementi laterali per
regolare l'altezza del sedile.
4. Inserire la vite C.
5. Fissare con il dado ad alette D.
6. Per fissare la sezione posteriore dell'elemento laterale re-
introdurre completamente il fermo E nel telaio.
7. Ripetere i passaggi 1-6 sull'altro lato.
E E
D
C
1639501-G
