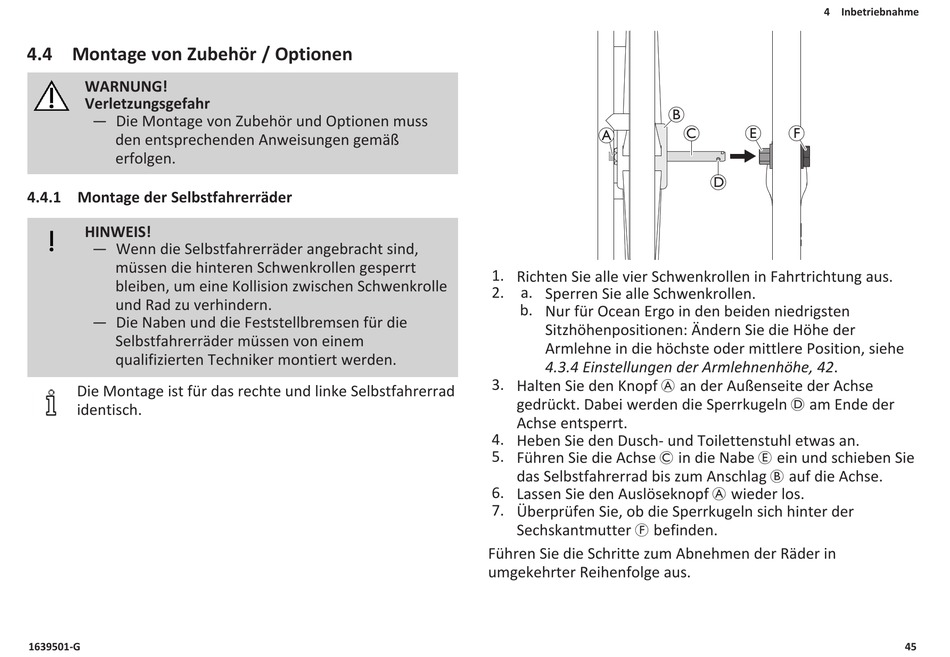

4.4 Montage von Zubehör / Optionen
WARNUNG!
Verletzungsgefahr
— Die Montage von Zubehör und Optionen muss
den entsprechenden Anweisungen gemäß
erfolgen.
4.4.1 Montage der Selbstfahrerräder
HINWEIS!
— Wenn die Selbstfahrerräder angebracht sind,
müssen die hinteren Schwenkrollen gesperrt
bleiben, um eine Kollision zwischen Schwenkrolle
und Rad zu verhindern.
— Die Naben und die Feststellbremsen für die
Selbstfahrerräder müssen von einem
qualifizierten Techniker montiert werden.
Die Montage ist für das rechte und linke Selbstfahrerrad
identisch.
1639501-G
A
1. Richten Sie alle vier Schwenkrollen in Fahrtrichtung aus.
2. a. Sperren Sie alle Schwenkrollen.
b. Nur für Ocean Ergo in den beiden niedrigsten
Sitzhöhenpositionen: Ändern Sie die Höhe der
Armlehne in die höchste oder mittlere Position, siehe
4.3.4 Einstellungen der Armlehnenhöhe, 42.
3. Halten Sie den Knopf A an der Außenseite der Achse
gedrückt. Dabei werden die Sperrkugeln D am Ende der
Achse entsperrt.
4. Heben Sie den Dusch- und Toilettenstuhl etwas an.
5. Führen Sie die Achse C in die Nabe E ein und schieben Sie
das Selbstfahrerrad bis zum Anschlag B auf die Achse.
6. Lassen Sie den Auslöseknopf A wieder los.
7. Überprüfen Sie, ob die Sperrkugeln sich hinter der
Sechskantmutter F befinden.
Führen Sie die Schritte zum Abnehmen der Räder in
umgekehrter Reihenfolge aus.
4 Inbetriebnahme
B
C E F
D
