Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

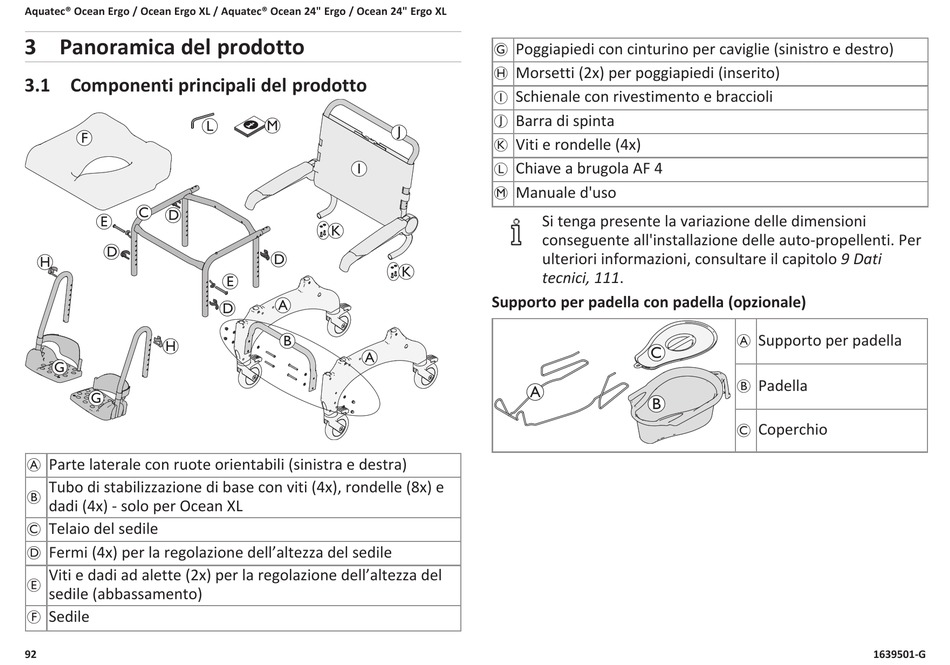

3 Panoramica del prodotto
3.1 Componenti principali del prodotto
L
F
C
D
E
D
H
H
G
G
A Parte laterale con ruote orientabili (sinistra e destra)
Tubo di stabilizzazione di base con viti (4x), rondelle (8x) e
B
dadi (4x) - solo per Ocean XL
C Telaio del sedile
D Fermi (4x) per la regolazione dell'altezza del sedile
Viti e dadi ad alette (2x) per la regolazione dell'altezza del
E
sedile (abbassamento)
F Sedile
92
M
J
I
K
D
K
E
A
D
B
A
G Poggiapiedi con cinturino per caviglie (sinistro e destro)
H Morsetti (2x) per poggiapiedi (inserito)
I Schienale con rivestimento e braccioli
J Barra di spinta
K Viti e rondelle (4x)
L Chiave a brugola AF 4
M Manuale d'uso
Si tenga presente la variazione delle dimensioni
conseguente all'installazione delle auto-propellenti. Per
ulteriori informazioni, consultare il capitolo 9 Dati
tecnici, 111.
Supporto per padella con padella (opzionale)
C
A
B
A Supporto per padella
B Padella
C Coperchio
1639501-G
