Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

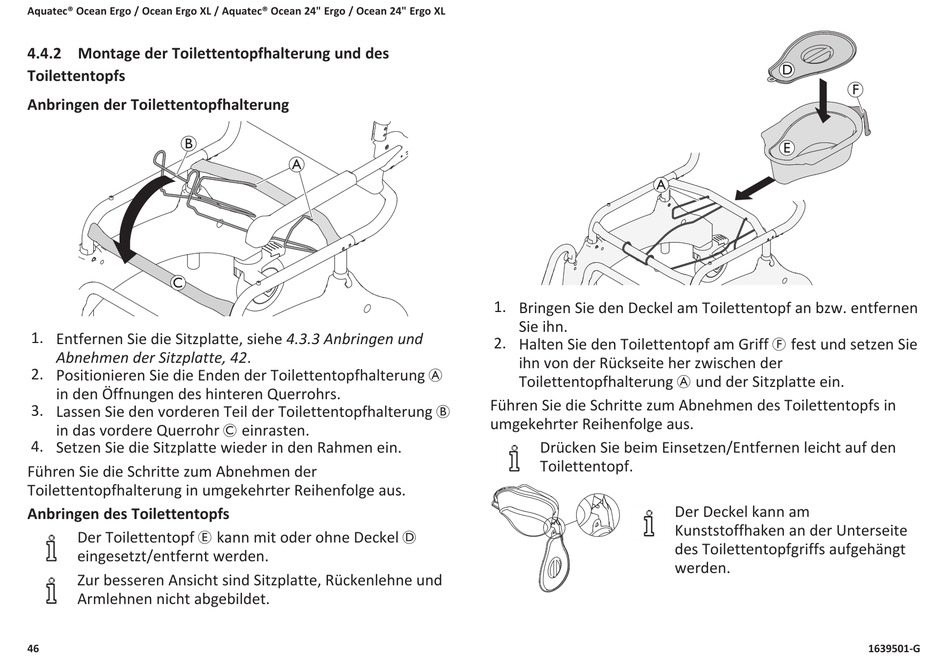

4.4.2 Montage der Toilettentopfhalterung und des
Toilettentopfs
Anbringen der Toilettentopfhalterung
B
C
1. Entfernen Sie die Sitzplatte, siehe 4.3.3 Anbringen und
Abnehmen der Sitzplatte, 42.
2. Positionieren Sie die Enden der Toilettentopfhalterung A
in den Öffnungen des hinteren Querrohrs.
3. Lassen Sie den vorderen Teil der Toilettentopfhalterung B
in das vordere Querrohr C einrasten.
4. Setzen Sie die Sitzplatte wieder in den Rahmen ein.
Führen Sie die Schritte zum Abnehmen der
Toilettentopfhalterung in umgekehrter Reihenfolge aus.
Anbringen des Toilettentopfs
Der Toilettentopf E kann mit oder ohne Deckel D
eingesetzt/entfernt werden.
Zur besseren Ansicht sind Sitzplatte, Rückenlehne und
Armlehnen nicht abgebildet.
46
A
A
1. Bringen Sie den Deckel am Toilettentopf an bzw. entfernen
Sie ihn.
2. Halten Sie den Toilettentopf am Griff F fest und setzen Sie
ihn von der Rückseite her zwischen der
Toilettentopfhalterung A und der Sitzplatte ein.
Führen Sie die Schritte zum Abnehmen des Toilettentopfs in
umgekehrter Reihenfolge aus.
Drücken Sie beim Einsetzen/Entfernen leicht auf den
Toilettentopf.
D
F
E
Der Deckel kann am
Kunststoffhaken an der Unterseite
des Toilettentopfgriffs aufgehängt
werden.
1639501-G
