Invacare Aquatec Ocean Ergo Gebrauchsanweisung Seite 130

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

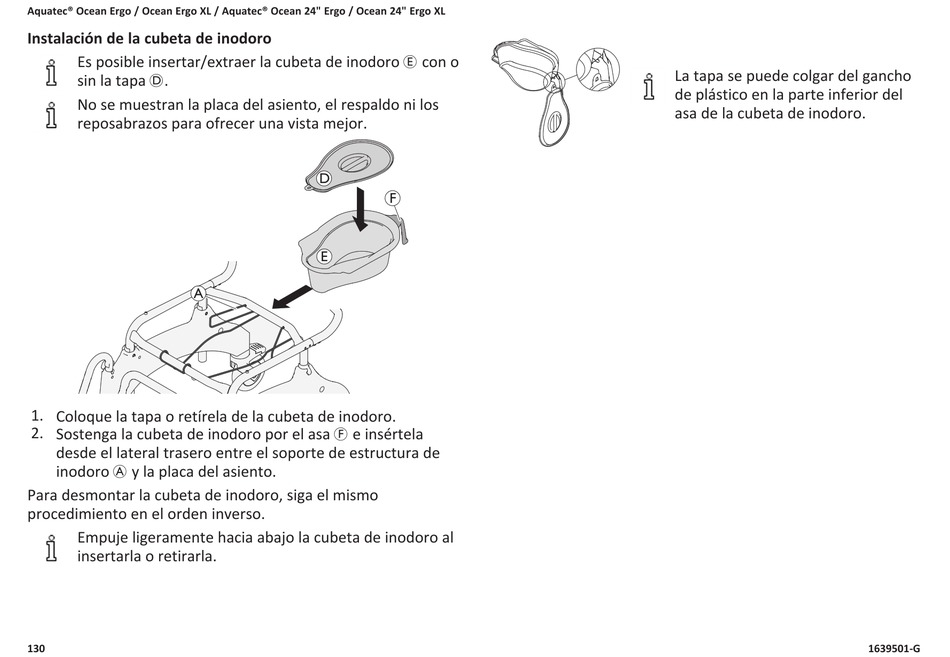

Instalación de la cubeta de inodoro
Es posible insertar/extraer la cubeta de inodoro E con o
sin la tapa D.
No se muestran la placa del asiento, el respaldo ni los
reposabrazos para ofrecer una vista mejor.
A
1. Coloque la tapa o retírela de la cubeta de inodoro.
2. Sostenga la cubeta de inodoro por el asa F e insértela
desde el lateral trasero entre el soporte de estructura de
inodoro A y la placa del asiento.
Para desmontar la cubeta de inodoro, siga el mismo
procedimiento en el orden inverso.
Empuje ligeramente hacia abajo la cubeta de inodoro al
insertarla o retirarla.
130
D
F
E
La tapa se puede colgar del gancho
de plástico en la parte inferior del
asa de la cubeta de inodoro.
1639501-G
