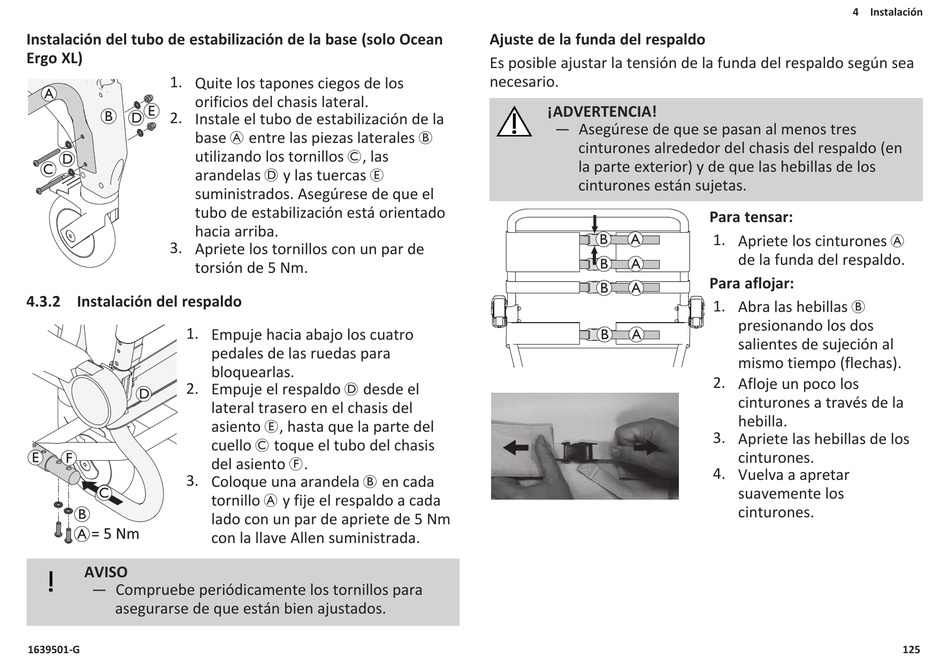

Instalación del tubo de estabilización de la base (solo Ocean
Ergo XL)
1. Quite los tapones ciegos de los
A
orificios del chasis lateral.
D E
B
2. Instale el tubo de estabilización de la
base A entre las piezas laterales B
utilizando los tornillos C, las
D
C
arandelas D y las tuercas E
suministrados. Asegúrese de que el
tubo de estabilización está orientado
hacia arriba.
3. Apriete los tornillos con un par de
torsión de 5 Nm.
4.3.2 Instalación del respaldo
1. Empuje hacia abajo los cuatro
2. Empuje el respaldo D desde el
D
E F
3. Coloque una arandela B en cada
C
B
A
AVISO
— Compruebe periódicamente los tornillos para
asegurarse de que están bien ajustados.
1639501-G
pedales de las ruedas para
bloquearlas.
lateral trasero en el chasis del
asiento E, hasta que la parte del
cuello C toque el tubo del chasis
del asiento F.
tornillo A y fije el respaldo a cada
lado con un par de apriete de 5 Nm
con la llave Allen suministrada.
Ajuste de la funda del respaldo
Es posible ajustar la tensión de la funda del respaldo según sea
necesario.
¡ADVERTENCIA!
— Asegúrese de que se pasan al menos tres
cinturones alrededor del chasis del respaldo (en
la parte exterior) y de que las hebillas de los
cinturones están sujetas.
B A
B A
B A
B A
4 Instalación
Para tensar:
1. Apriete los cinturones A
de la funda del respaldo.
Para aflojar:
1. Abra las hebillas B
presionando los dos
salientes de sujeción al
mismo tiempo (flechas).
2. Afloje un poco los
cinturones a través de la
hebilla.
3. Apriete las hebillas de los
cinturones.
4. Vuelva a apretar
suavemente los
cinturones.
