Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

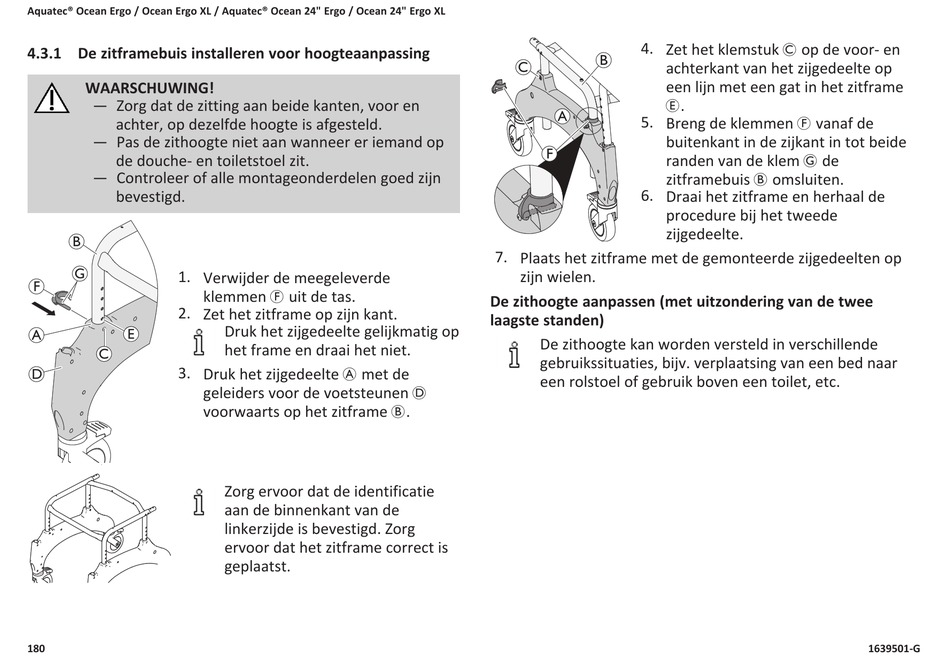

4.3.1 De zitframebuis installeren voor hoogteaanpassing
WAARSCHUWING!
— Zorg dat de zitting aan beide kanten, voor en
achter, op dezelfde hoogte is afgesteld.
— Pas de zithoogte niet aan wanneer er iemand op
de douche- en toiletstoel zit.
— Controleer of alle montageonderdelen goed zijn
bevestigd.
B
G
1. Verwijder de meegeleverde
F
klemmen F uit de tas.
2. Zet het zitframe op zijn kant.
E
A
C
3. Druk het zijgedeelte A met de
D
geleiders voor de voetsteunen D
voorwaarts op het zitframe B.
180
Druk het zijgedeelte gelijkmatig op
het frame en draai het niet.
Zorg ervoor dat de identificatie
aan de binnenkant van de
linkerzijde is bevestigd. Zorg
ervoor dat het zitframe correct is
geplaatst.
4. Zet het klemstuk C op de voor- en
B
C
achterkant van het zijgedeelte op
een lijn met een gat in het zitframe
E.
A
5. Breng de klemmen F vanaf de
buitenkant in de zijkant in tot beide
F
randen van de klem G de
zitframebuis B omsluiten.
6. Draai het zitframe en herhaal de
procedure bij het tweede
zijgedeelte.
7. Plaats het zitframe met de gemonteerde zijgedeelten op
zijn wielen.
De zithoogte aanpassen (met uitzondering van de twee
laagste standen)
De zithoogte kan worden versteld in verschillende
gebruikssituaties, bijv. verplaatsing van een bed naar
een rolstoel of gebruik boven een toilet, etc.
1639501-G
