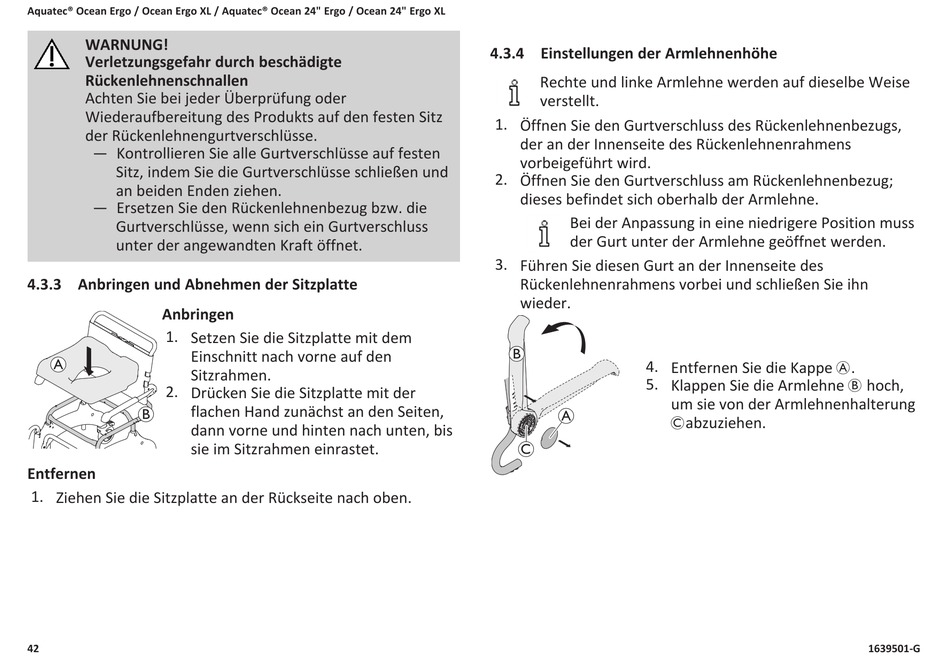

Invacare Aquatec Ocean Ergo Gebrauchsanweisung Seite 42

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
WARNUNG!
Verletzungsgefahr durch beschädigte
Rückenlehnenschnallen
Achten Sie bei jeder Überprüfung oder
Wiederaufbereitung des Produkts auf den festen Sitz
der Rückenlehnengurtverschlüsse.
— Kontrollieren Sie alle Gurtverschlüsse auf festen
Sitz, indem Sie die Gurtverschlüsse schließen und
an beiden Enden ziehen.
— Ersetzen Sie den Rückenlehnenbezug bzw. die
Gurtverschlüsse, wenn sich ein Gurtverschluss
unter der angewandten Kraft öffnet.
4.3.3 Anbringen und Abnehmen der Sitzplatte
Anbringen
1. Setzen Sie die Sitzplatte mit dem
Einschnitt nach vorne auf den
A
Sitzrahmen.
2. Drücken Sie die Sitzplatte mit der
flachen Hand zunächst an den Seiten,
B
dann vorne und hinten nach unten, bis
sie im Sitzrahmen einrastet.
Entfernen
1. Ziehen Sie die Sitzplatte an der Rückseite nach oben.
42
4.3.4 Einstellungen der Armlehnenhöhe
Rechte und linke Armlehne werden auf dieselbe Weise
verstellt.
1. Öffnen Sie den Gurtverschluss des Rückenlehnenbezugs,
der an der Innenseite des Rückenlehnenrahmens
vorbeigeführt wird.
2. Öffnen Sie den Gurtverschluss am Rückenlehnenbezug;
dieses befindet sich oberhalb der Armlehne.
Bei der Anpassung in eine niedrigere Position muss
der Gurt unter der Armlehne geöffnet werden.
3. Führen Sie diesen Gurt an der Innenseite des
Rückenlehnenrahmens vorbei und schließen Sie ihn
wieder.
B
4. Entfernen Sie die Kappe A.
5. Klappen Sie die Armlehne B hoch,
A
C
um sie von der Armlehnenhalterung
Cabzuziehen.
1639501-G
