A

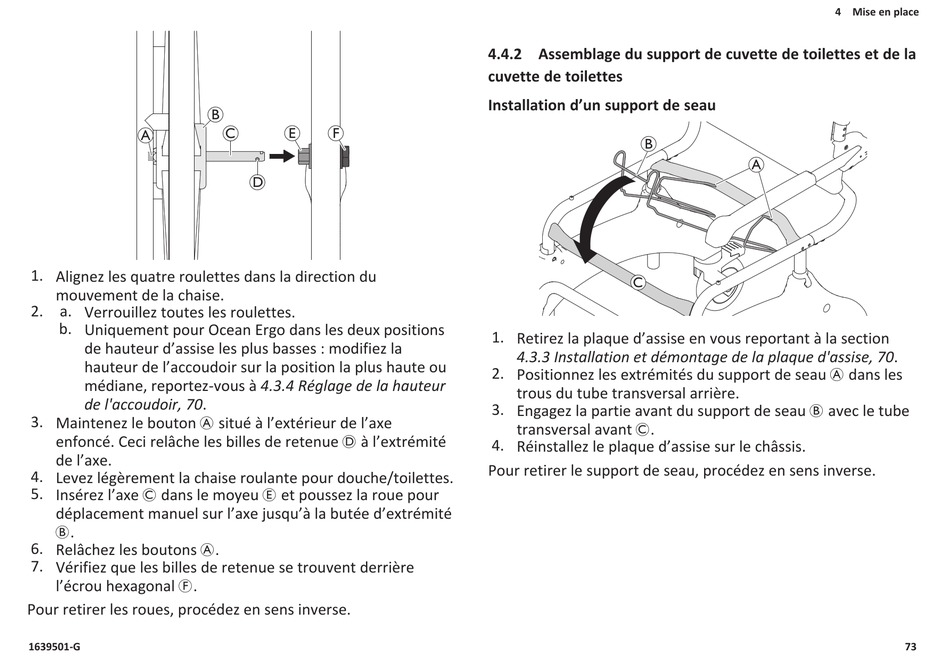

1. Alignez les quatre roulettes dans la direction du
mouvement de la chaise.
2. a. Verrouillez toutes les roulettes.
b. Uniquement pour Ocean Ergo dans les deux positions
de hauteur d'assise les plus basses : modifiez la
hauteur de l'accoudoir sur la position la plus haute ou
médiane, reportez-vous à 4.3.4 Réglage de la hauteur
de l'accoudoir, 70.
3. Maintenez le bouton A situé à l'extérieur de l'axe
enfoncé. Ceci relâche les billes de retenue D à l'extrémité
de l'axe.
4. Levez légèrement la chaise roulante pour douche/toilettes.
5. Insérez l'axe C dans le moyeu E et poussez la roue pour
déplacement manuel sur l'axe jusqu'à la butée d'extrémité
B.
6. Relâchez les boutons A.
7. Vérifiez que les billes de retenue se trouvent derrière
l'écrou hexagonal F.
Pour retirer les roues, procédez en sens inverse.
1639501-G
B
C E F
D
4.4.2 Assemblage du support de cuvette de toilettes et de la
cuvette de toilettes
Installation d'un support de seau
B
C
1. Retirez la plaque d'assise en vous reportant à la section
4.3.3 Installation et démontage de la plaque d'assise, 70.
2. Positionnez les extrémités du support de seau A dans les
trous du tube transversal arrière.
3. Engagez la partie avant du support de seau B avec le tube
transversal avant C.
4. Réinstallez le plaque d'assise sur le châssis.
Pour retirer le support de seau, procédez en sens inverse.
4 Mise en place
A
