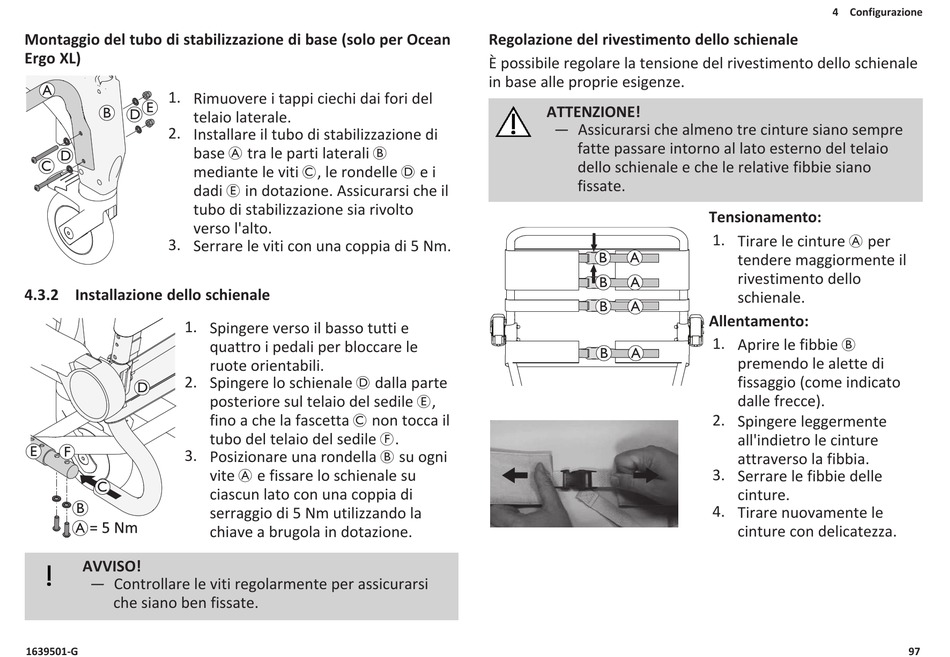

Montaggio del tubo di stabilizzazione di base (solo per Ocean
Ergo XL)
A
1. Rimuovere i tappi ciechi dai fori del
D E
B
telaio laterale.
2. Installare il tubo di stabilizzazione di
base A tra le parti laterali B
D
C
mediante le viti C, le rondelle D e i
dadi E in dotazione. Assicurarsi che il
tubo di stabilizzazione sia rivolto
verso l'alto.
3. Serrare le viti con una coppia di 5 Nm.
4.3.2 Installazione dello schienale
1. Spingere verso il basso tutti e
2. Spingere lo schienale D dalla parte
D
E F
3. Posizionare una rondella B su ogni
C
B
A
AVVISO!
— Controllare le viti regolarmente per assicurarsi
che siano ben fissate.
1639501-G
quattro i pedali per bloccare le
ruote orientabili.
posteriore sul telaio del sedile E,
fino a che la fascetta C non tocca il
tubo del telaio del sedile F.
vite A e fissare lo schienale su
ciascun lato con una coppia di
serraggio di 5 Nm utilizzando la
chiave a brugola in dotazione.
Regolazione del rivestimento dello schienale
È possibile regolare la tensione del rivestimento dello schienale
in base alle proprie esigenze.
ATTENZIONE!
— Assicurarsi che almeno tre cinture siano sempre
fatte passare intorno al lato esterno del telaio
dello schienale e che le relative fibbie siano
fissate.
B A
B A
B A
B A
4 Configurazione
Tensionamento:
1. Tirare le cinture A per
tendere maggiormente il
rivestimento dello
schienale.
Allentamento:
1. Aprire le fibbie B
premendo le alette di
fissaggio (come indicato
dalle frecce).
2. Spingere leggermente
all'indietro le cinture
attraverso la fibbia.
3. Serrare le fibbie delle
cinture.
4. Tirare nuovamente le
cinture con delicatezza.
