Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

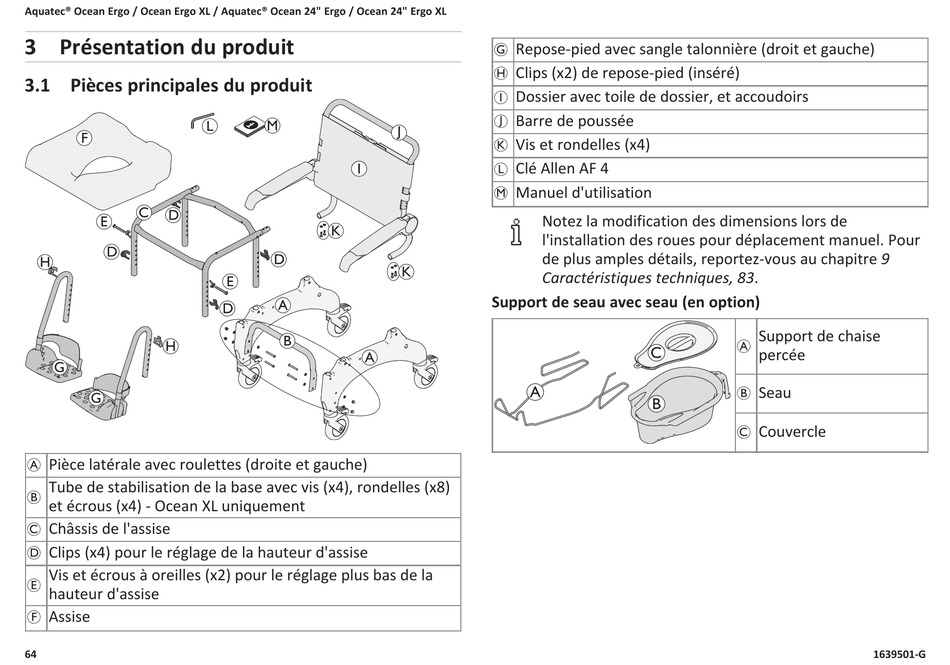

3 Présentation du produit
3.1 Pièces principales du produit
L
F
C
D
E
D
H
H
G
G
A Pièce latérale avec roulettes (droite et gauche)
Tube de stabilisation de la base avec vis (x4), rondelles (x8)
B
et écrous (x4) - Ocean XL uniquement
C Châssis de l'assise
D Clips (x4) pour le réglage de la hauteur d'assise
Vis et écrous à oreilles (x2) pour le réglage plus bas de la
E
hauteur d'assise
F Assise
64
M
J
I
K
D
K
E
A
D
B
A
G Repose-pied avec sangle talonnière (droit et gauche)
H Clips (x2) de repose-pied (inséré)
I Dossier avec toile de dossier, et accoudoirs
J Barre de poussée
K Vis et rondelles (x4)
L Clé Allen AF 4
M Manuel d'utilisation
Notez la modification des dimensions lors de
l'installation des roues pour déplacement manuel. Pour
de plus amples détails, reportez-vous au chapitre 9
Caractéristiques techniques, 83.
Support de seau avec seau (en option)
C
A
B
Support de chaise
A
percée
B Seau
C Couvercle
1639501-G
