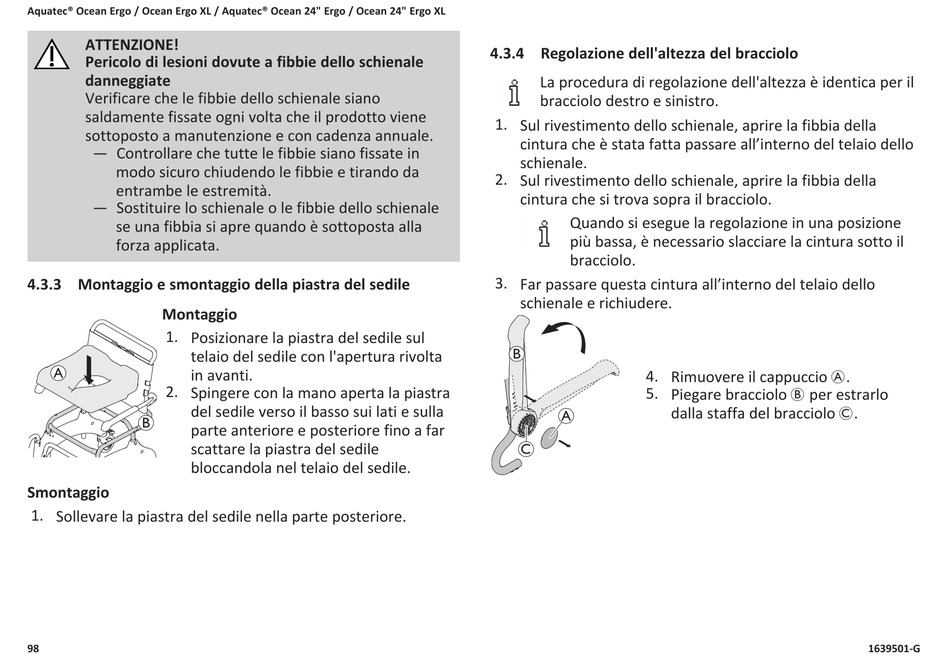

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
ATTENZIONE!
Pericolo di lesioni dovute a fibbie dello schienale
danneggiate
Verificare che le fibbie dello schienale siano
saldamente fissate ogni volta che il prodotto viene
sottoposto a manutenzione e con cadenza annuale.
— Controllare che tutte le fibbie siano fissate in
modo sicuro chiudendo le fibbie e tirando da
entrambe le estremità.
— Sostituire lo schienale o le fibbie dello schienale
se una fibbia si apre quando è sottoposta alla
forza applicata.
4.3.3 Montaggio e smontaggio della piastra del sedile
Montaggio
1. Posizionare la piastra del sedile sul
telaio del sedile con l'apertura rivolta
A
in avanti.
2. Spingere con la mano aperta la piastra
del sedile verso il basso sui lati e sulla
B
parte anteriore e posteriore fino a far
scattare la piastra del sedile
bloccandola nel telaio del sedile.
Smontaggio
1. Sollevare la piastra del sedile nella parte posteriore.
98
4.3.4 Regolazione dell'altezza del bracciolo
La procedura di regolazione dell'altezza è identica per il
bracciolo destro e sinistro.
1. Sul rivestimento dello schienale, aprire la fibbia della
cintura che è stata fatta passare all'interno del telaio dello
schienale.
2. Sul rivestimento dello schienale, aprire la fibbia della
cintura che si trova sopra il bracciolo.
Quando si esegue la regolazione in una posizione
più bassa, è necessario slacciare la cintura sotto il
bracciolo.
3. Far passare questa cintura all'interno del telaio dello
schienale e richiudere.
B
4. Rimuovere il cappuccio A.
5. Piegare bracciolo B per estrarlo
A
C
dalla staffa del bracciolo C.
1639501-G
