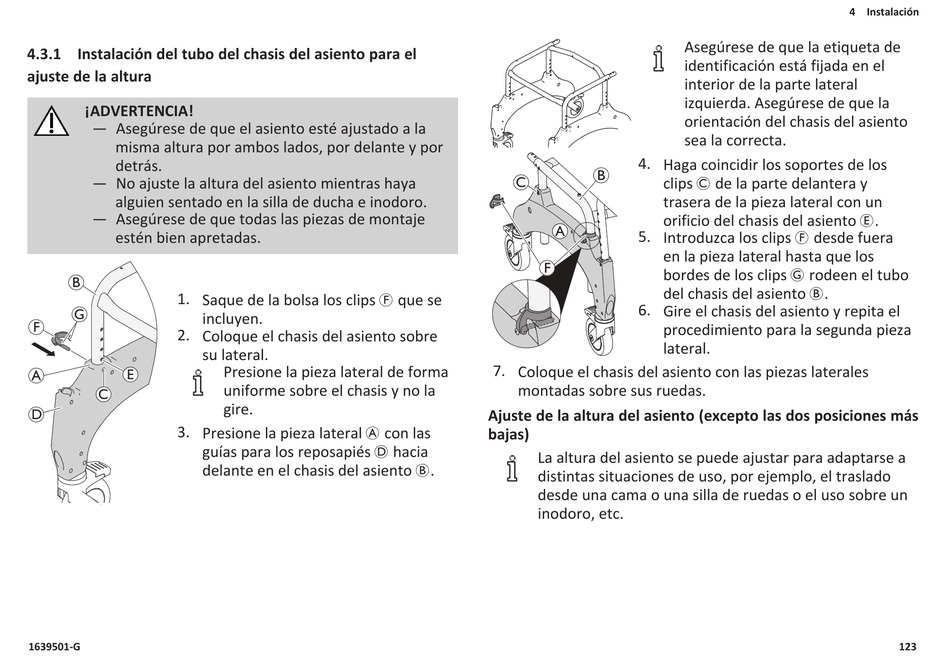

4.3.1 Instalación del tubo del chasis del asiento para el
ajuste de la altura
¡ADVERTENCIA!
— Asegúrese de que el asiento esté ajustado a la
misma altura por ambos lados, por delante y por
detrás.
— No ajuste la altura del asiento mientras haya
alguien sentado en la silla de ducha e inodoro.
— Asegúrese de que todas las piezas de montaje
estén bien apretadas.
B
1. Saque de la bolsa los clips F que se
G
incluyen.
F
2. Coloque el chasis del asiento sobre
su lateral.
E
A
C
D
3. Presione la pieza lateral A con las
guías para los reposapiés D hacia
delante en el chasis del asiento B.
1639501-G
Presione la pieza lateral de forma
uniforme sobre el chasis y no la
gire.
4. Haga coincidir los soportes de los
B
C
clips C de la parte delantera y
trasera de la pieza lateral con un
orificio del chasis del asiento E.
A
5. Introduzca los clips F desde fuera
en la pieza lateral hasta que los
F
bordes de los clips G rodeen el tubo
del chasis del asiento B.
6. Gire el chasis del asiento y repita el
procedimiento para la segunda pieza
lateral.
7. Coloque el chasis del asiento con las piezas laterales
montadas sobre sus ruedas.
Ajuste de la altura del asiento (excepto las dos posiciones más
bajas)
La altura del asiento se puede ajustar para adaptarse a
distintas situaciones de uso, por ejemplo, el traslado
desde una cama o una silla de ruedas o el uso sobre un
inodoro, etc.
4 Instalación
Asegúrese de que la etiqueta de
identificación está fijada en el
interior de la parte lateral
izquierda. Asegúrese de que la
orientación del chasis del asiento
sea la correcta.
