2.11 Anschließen des Stoppschalters (optional)
Dieser Abschnitt beschreibt das Anschließen des Stoppschalters an das RCM. Mit dem Stoppschalter kann das System in
einer Problemsituation schneller als normal gestoppt werden. Der RCM-Stoppschalteranschluss ist für Stoppschalter mit
zwei normalerweise geschlossenen (NC) elektrischen Kontakten vorgesehen.
Der Stoppschalter wird nicht mit dem System AX MIG Welder geliefert.
Erst die Stromquelle ausschalten, dann den Stoppschalter anschließen.
Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe "Entfernen und Anbringen der obe-
ren RCM-Abdeckung" auf Seite 38.
1.
Die werkseitig installierten Überbrückungsdrähte vom Stoppschalteranschluss entfernen.
2.
Das Stoppschalterkabel durch eine Kabeleinführung in das RCM einführen. Für Informationen zu anderen Kabe-
leinführungen am RCM, siehe "Kabelverlegung in das RCM" auf Seite 40.
3.

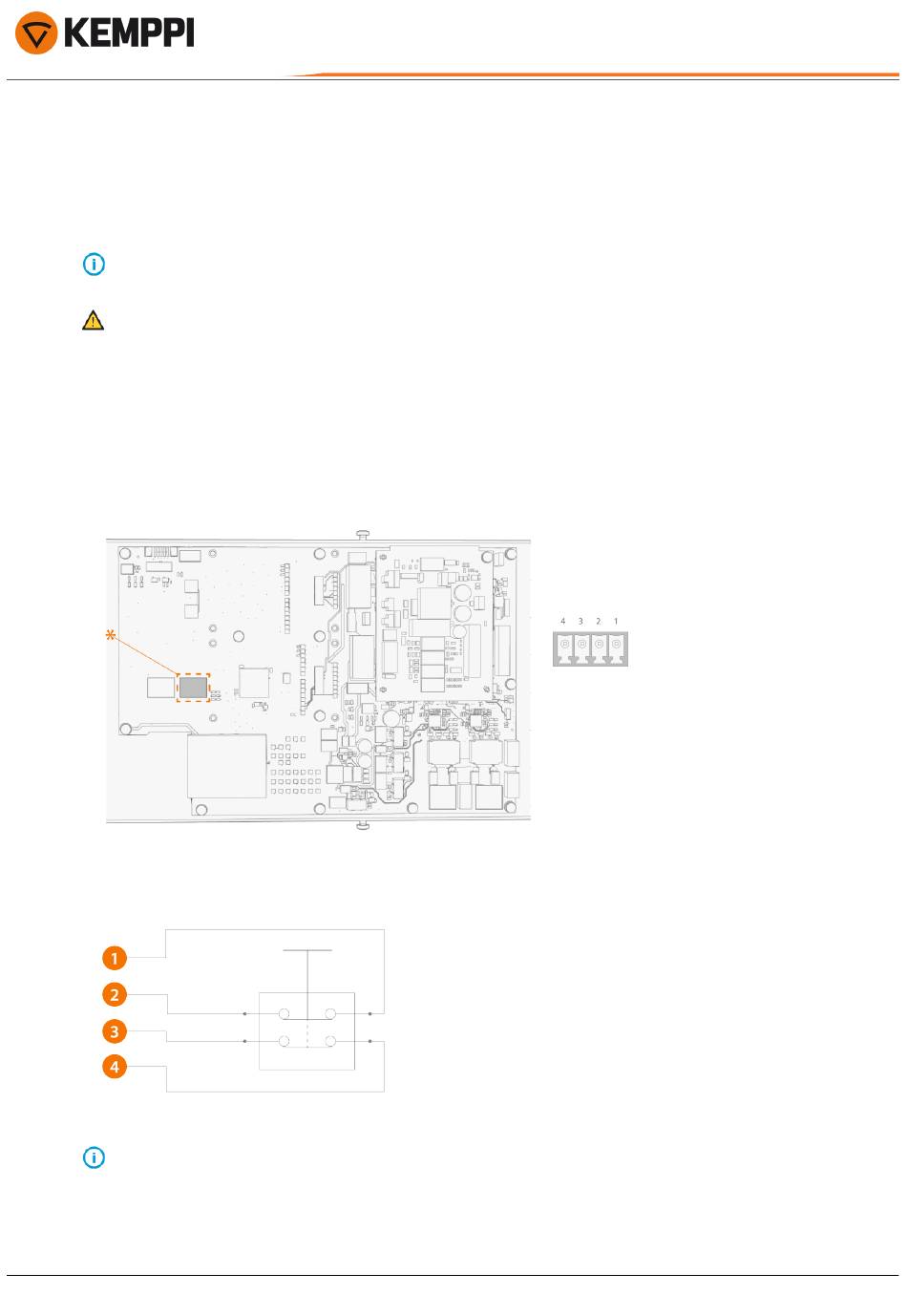

Das Stoppschalterkabel an den Stoppschalteranschluss (*) auf der RCM-Hauptplatine anschließen.
Nachfolgend ein Verdrahtungsbeispiel für einen Stoppschalter:
Um den Stoppschalter nicht mehr zu verwenden, die Überbrückungsdrähte wieder an den Anschlusskontakten
anbringen.
© Kemppi
Kontaktbelegung:
1. Kanal 1 A
2. Kanal 1 B
3. Kanal 2 A
4. Kanal 2 B
59
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
