LED-Leuchten:
LED
PWR ON
IN 1, 2, 3, 4, 5, 6, 7, 8
OUT 1, 2, 3, 4, 5, 6, 7, 8

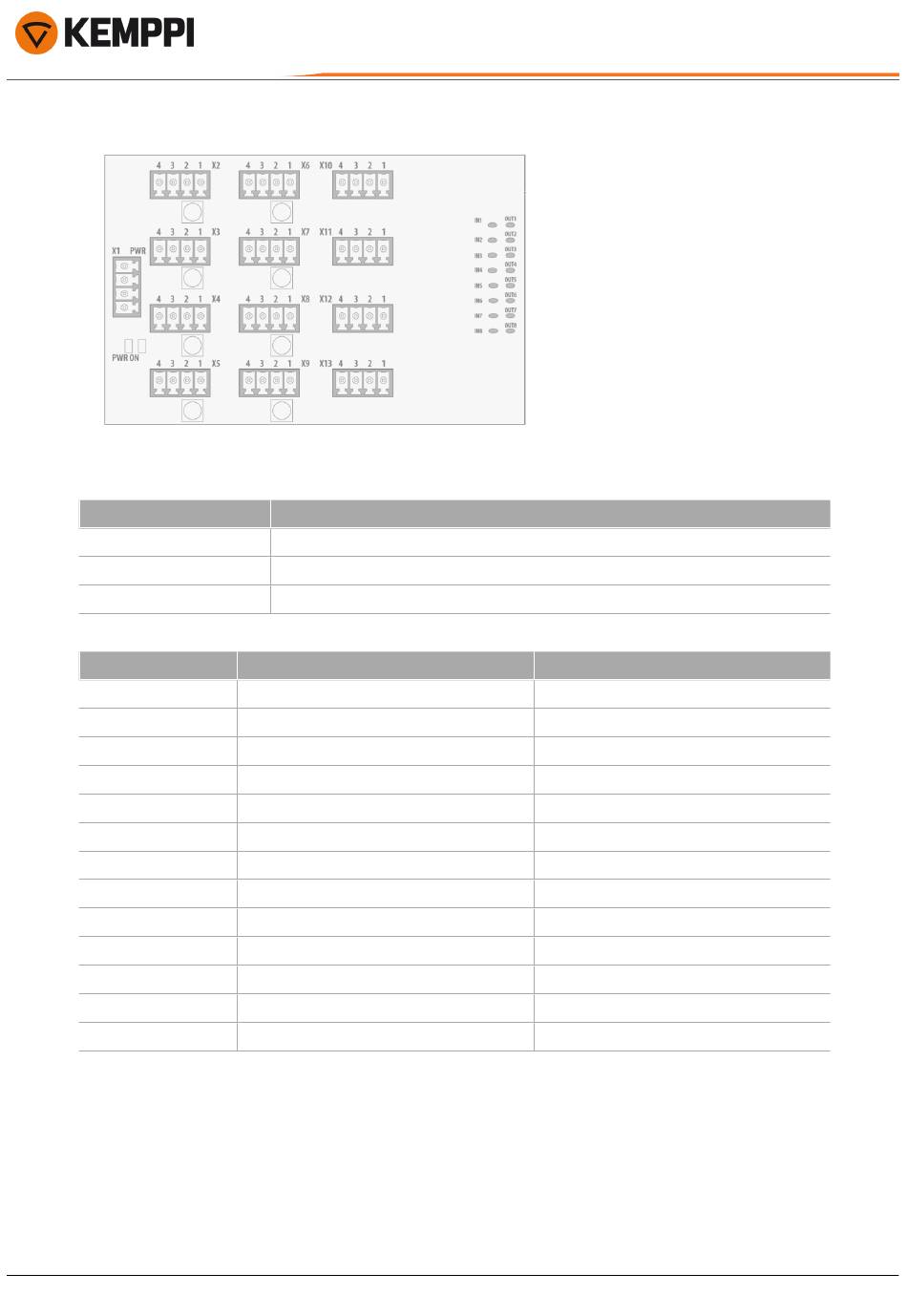

Digitale E/A-Zusatzkartenanschlüsse:
Anschlussreferenz
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
Konfiguration der Stromversorgung
Jede digitale E/A-Zusatzkarte erfordert eine externe Stromversorgung (nicht Teil des Lieferumfangs von AX MIG Welder).
Der Mindestversorgungsstrom des externen Netzteils wird anhand des von den Ausgängen entnommenen Aus-
gangsstroms und des von der digitalen E/A-Zusatzkarte verbrauchten Mindeststroms bestimmt.
•
Beispiel 1: Wenn der Ausgangsstrom 1 A pro Ausgang beträgt und alle Ausgänge aktiv sind, muss das externe Netz-
teil mindestens 8,1 A liefern können.
© Kemppi
Beschreibung
Status der externen Spannungsversorgung der digitalen E/A-Zusatzkarte.
Status des entsprechenden Eingangs der digitalen E/A-Zusatzkarte.
Status des entsprechenden Ausgangs der digitalen E/A-Zusatzkarte.
Anschlussname, Zusatzkartensteckplatz 1
Eingang Stromversorgung
Digitaler Ausgang 1
Digitaler Ausgang 2
Digitaler Ausgang 3
Digitaler Ausgang 4
Digitaler Ausgang 5
Digitaler Ausgang 6
Digitaler Ausgang 7
Digitaler Ausgang 8
Digitaler Eingang 1, 2
Digitaler Eingang 3, 4
Digitaler Eingang 5, 6
Digitaler Eingang 7, 8
Anschlussname, Zusatzkartensteckplatz 2
Eingang Stromversorgung
Digitaler Ausgang 9
Digitaler Ausgang 10
Digitaler Ausgang 11
Digitaler Ausgang 12
Digitaler Ausgang 13
Digitaler Ausgang 14
Digitaler Ausgang 15
Digitaler Ausgang 16
Digitaler Eingang 9, 10
Digitaler Eingang 11, 12
Digitaler Eingang 13, 14
Digitaler Eingang 15, 16
