Kemppi X5 Power Source 400 Bedienungsanleitung Seite 13

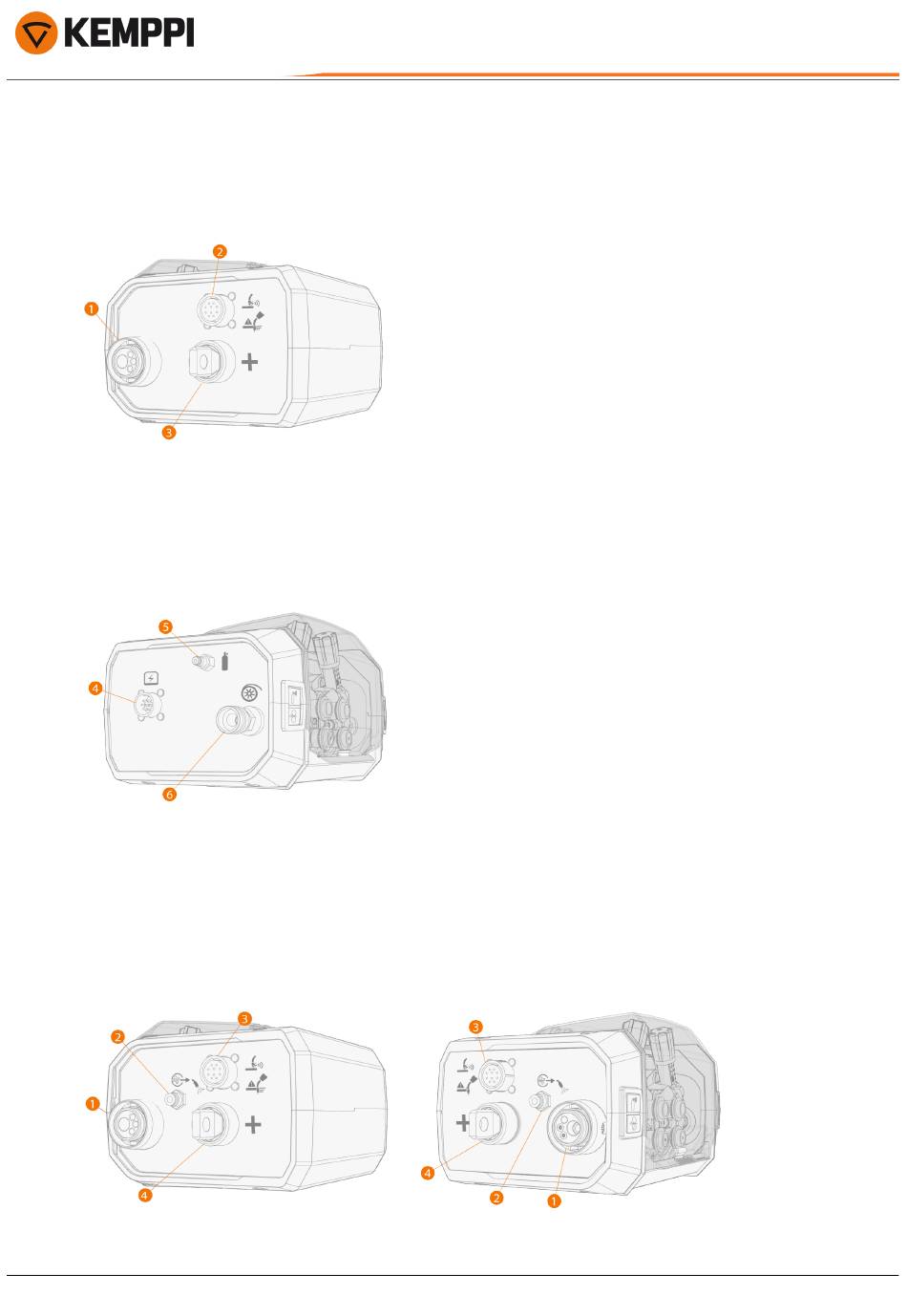

1.4 R500-Drahtvorschubgeräte
In diesem Abschnitt wird der Aufbau der Drahtvorschübe R500 beschrieben.
R500 Wire Feeder EUR, Vorderseite
1. Euro-Stecker für Schweißkabelanschluss
2. Peripherieanschluss für Zusatzprodukte für Schweißbrenner
3. Schweißstrom-Kabelanschluss, Plusanschlus (+)
R500 Wire Feeder EUR, Rückseite
4. Steuerkabelanschluss
5. Anschluss für Schutzgasschlauch
6. Kabelkanalanschluss
>> Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss.
R500 Wire Feeder EUR+, Vorderseite
R500 Wire Feeder EUR+
© Kemppi
R500 Wire Feeder RH EUR+
13
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
