>> für einen Push-Pull-Schweißbrenner
B. Motor (-)
>> für einen Push-Pull-Schweißbrenner
C. Versorgung (+24 V)
>> für einen Kollisionssensor mit LED-Statusanzeige
D. Eingang Drahtvorschub
>> für die Drahtvorschubtaste von Schweißbrennern
E. Eingang Kollisionssensor
>> für einen Kollisionssensor (nur die Brennerhalterungen T1 und T2 sind mit einem Kollisionssensor ausgestattet)
F. Ausgang Berührungssensor (+50 bis +200 V)
>> für Berührungserkennung mit Gasdüse (sicherstellen, dass der Brenner Berührungserkennung mit Gasdüse
unterstützt)
G. Tachometer (+5 V)
>> für einen Push-Pull-Schweißbrenner
H. GND Versorgung
>> für die Drahtvorschubtaste von Schweißbrennern
>> für einen Kollisionssensor
I. Tachometer GND
>> für einen Push-Pull-Schweißbrenner
J. Tachometer-Eingang
>> für einen Push-Pull-Schweißbrenner

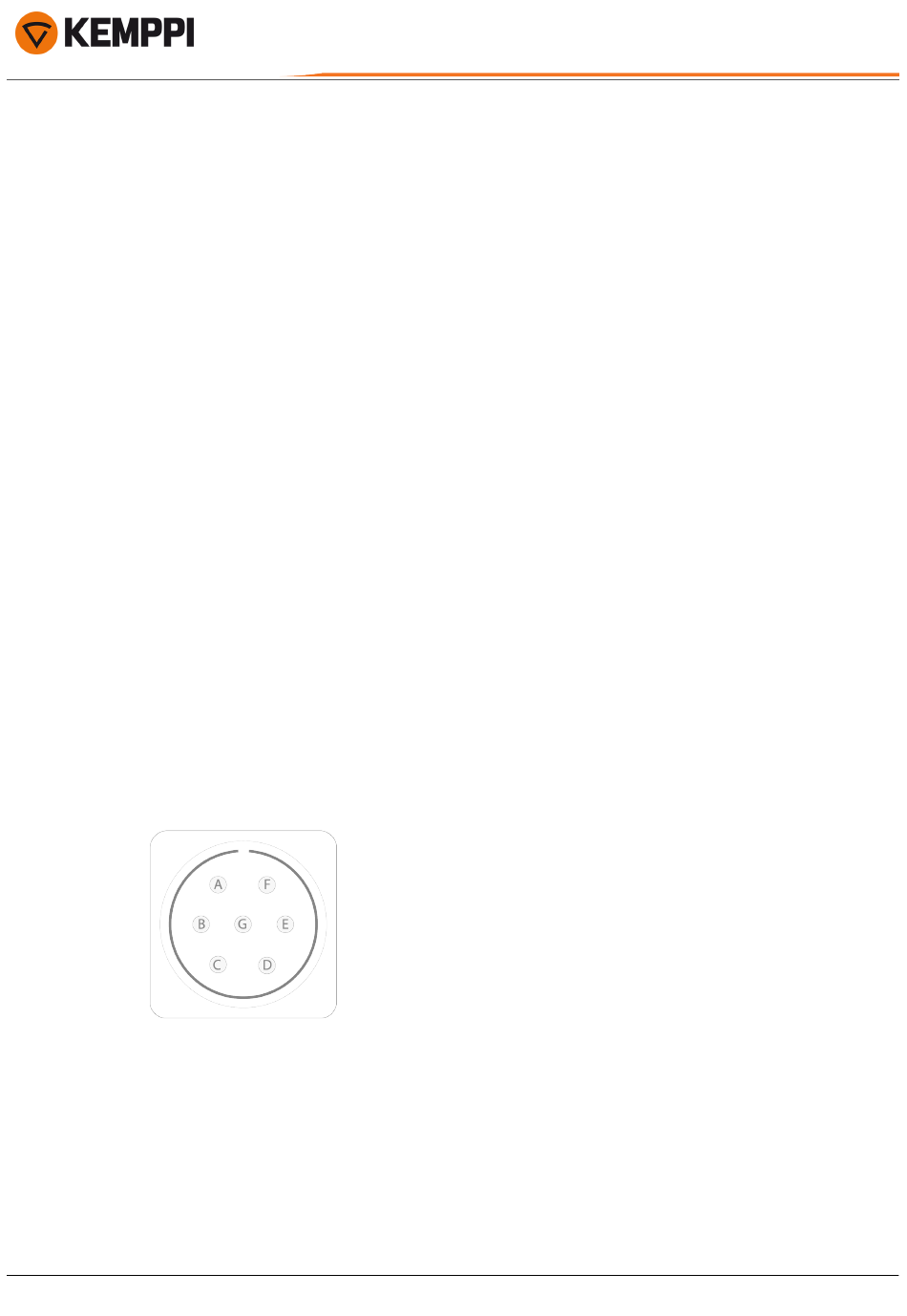

1.4.3 Anschluss des Drahtvorschub-Steuerkabels
Dieser Abschnitt beschreibt den Zweck und die Reihenfolge der Stifte im Steuerkabelanschluss des Drahtvorschubs.
A. Stromversorgung GND
B. Daten ein/aus
C. Stromversorgung (+48 V)
D. Drahtvorschub-ID (1 / 2)
E. Touchsensor-Spannung (+50 bis +200 V, 10 mA)
F. Reserviert für zukünftige Verwendung
© Kemppi
16
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
