AX MIG Welder
Bedienungsanleitung - DE

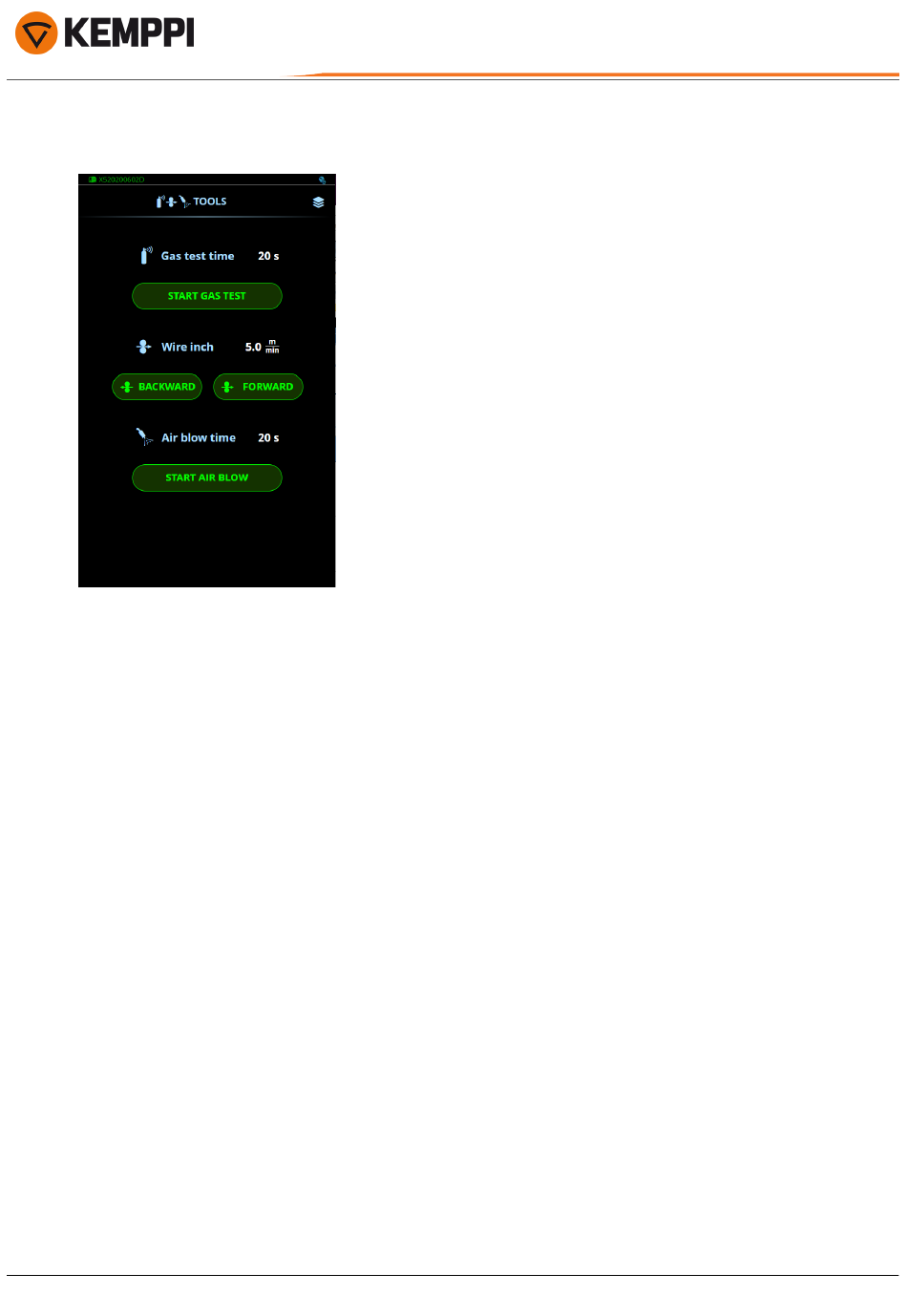

3.2.9 Werkzeug
Gastest
Der Gastest wird verwendet, um das alte Schutzgas ausspülen, neues Schutzgas in das System einzuleiten und zu testen,
ob das Schutzgas vorgabegemäß durch das System fließt.
Die Gastestzeit kann durch mittels der Schaltfläche Gastestzeit angepasst werden.
R500 Wire Feeder EUR+: Wenn der Gasdurchsatzsensor auf EIN geschaltet ist, wird die Gasdurchsatzrate angezeigt (siehe
auch "Robotereinstellungen" auf Seite 122).
Drahtvorschub
Solange die Vorwärts/Rückwärts-Taste bestätigt wird, fährt der Drahtvorschub den Fülldraht vorwärts oder rückwärts.
Wenn Sie die Schaltfläche loslassen, kehren Sie zur Ansicht "Werkzeuge" zurück.
Die Drahtvorschubgeschwindigkeit wird mit der Schaltfläche Drahtvorschub eingestellt. Mit den Funktionen des Draht-
vorschubschalters vorwärts und rückwärts beginnt der Drahtvorschub in den ersten 2 Sekunden bei 1 m/min und
beschleunigt dann auf die eingestellte Drahtvorschubgeschwindigkeit. Wenn die eingestellte Draht-
vorschubgeschwindigkeit unter 1 m/min liegt, wird der Drahtvorschub mit dieser Geschwindigkeit gestartet und fort-
gesetzt.
Ein Zähler zeigt an, wie viel Draht gefahren wurde. Der Zähler hilft abzuschätzen, wann der Fülldraht das Brennerende
erreicht (vorwärts) oder aus den Drahtvorschubrollen austritt (rückwärts).
Druckluft (nur in R500 Wire Feeder EUR+)
Mit der Druckluft wird der Schweißbrenner gereinigt.
Die Druckluftzeit wird mittels der Druckluftzeittaste eingestellt.
3.2.10 Roboterstatus
Die Ansicht Roboterstatus zeigt die Kommunikation zwischen der Stromquelle und dem Roboter an. Für weitere Infor-
mationen zu den Parametern von Status und Steuerung, siehe "Statusinformationen" auf Seite 202 und
115
© Kemppi
1921900 / 2502
