>> Fährt den Fülldraht vorwärts (bei ausgeschaltetem Lichtbogen)

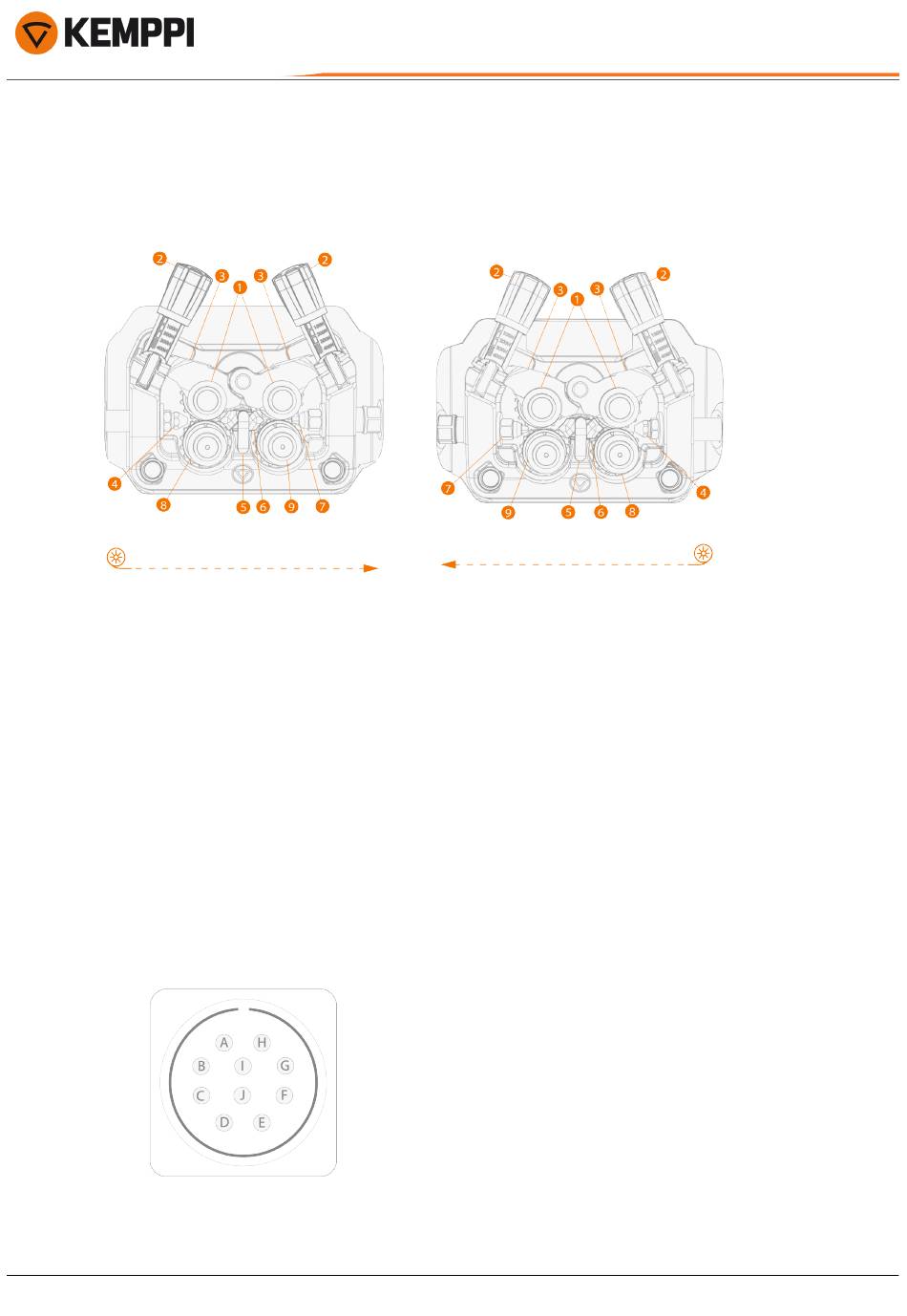

1.4.1 Drahtvorschubmechanismus
R500 Wire Feeder EUR/EUR+
Andruckrollen und Andruckrollenbefestigungsstifte
1.
Anpresshebel
2.
Verriegelungsarme für Andruckrollen
3.
Einlassführungsrohr
4.
Verriegelungsclip für mittleres Führungsrohr
5.
Mittleres Führungsrohr
6.
Auslassführungsrohr
7.
Befestigungskappe der hinteren Vorschubrollenrolle und der Vorschubrolle
8.
Befestigungskappe der vorderen Vorschubrollenrolle und der Vorschubrolle
Für das Installieren der Drahtvorschubrollen, siehe "Installieren der Vorschubrollen" auf Seite 72.
Für das Installieren der Drahtvorschubrohre, siehe "Installieren der Drahtvorschubrohre (R500)" auf Seite 64.
1.4.2 Peripherieanschluss des Drahtvorschubs
Dieser Abschnitt beschreibt die Anordnung und den Zweck der Kontakte im Peripherieanschluss, der zum Anschließen
von Schweißbrenner-Hilfsprodukten verwendet wird.
A. Motor (+)
