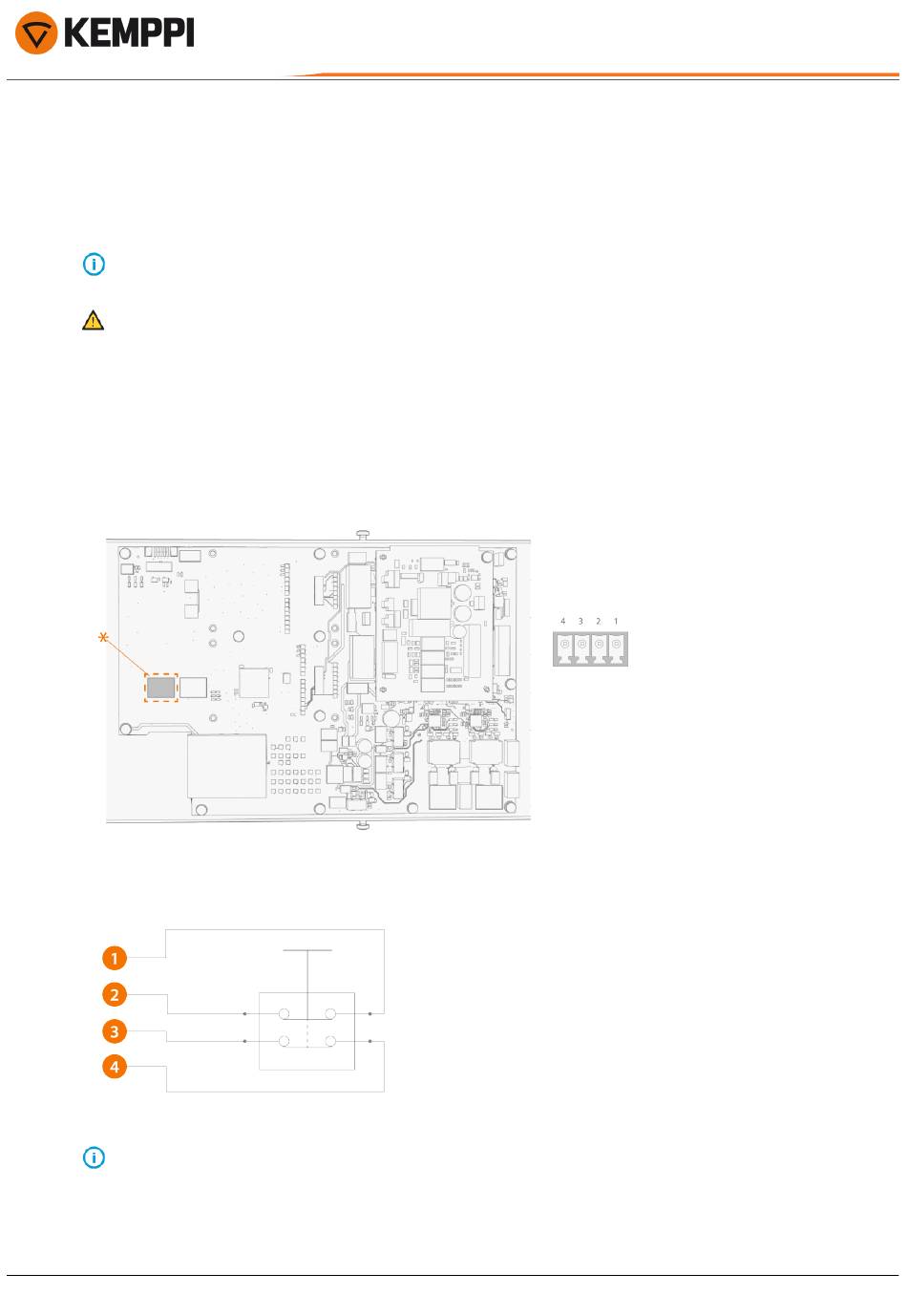

2.10 Anschließen des Türschalters (optional)
Dieser Abschnitt beschreibt das Anschließen des Türschalters an das RCM. Der Türschalter stoppt das System, wenn eine
Tür zur Roboterzelle geöffnet wird. Der RCM-Türschalteranschluss ist für Türschalter mit zwei normalerweise geschlos-
senen (NC) elektrischen Kontakten vorgesehen.
Der Türschalter wird nicht mit dem System AX MIG Welder geliefert.
Erst die Stromquelle ausschalten, dann den Türschalter anschließen.
Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe "Entfernen und Anbringen der obe-
ren RCM-Abdeckung" auf Seite 38.
1.
Die werkseitig installierten Überbrückungsdrähte vom Türschalteranschluss entfernen.
2.
Das Türschalterkabel durch eine Kabeleinführung in das RCM einführen. Für Informationen zu anderen Kabe-
leinführungen am RCM, siehe "Kabelverlegung in das RCM" auf Seite 40.
3.
Das Türschalterkabel an den Türschalteranschluss (*) auf der RCM-Hauptplatine anschließen.
Nachfolgend ein Verdrahtungsbeispiel für einen Türschalter:
Um den Türschalter nicht mehr zu verwenden, die Überbrückungsdrähte wieder an den Anschlusskontakten anbrin-
gen.
© Kemppi
Kontaktbelegung:
1. Kanal 1 A
2. Kanal 1 B
3. Kanal 2 A
4. Kanal 2 B
58
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
