Die folgenden Abbildungen zeigen die Optionen der Ausgangskonfiguration:
Stromliefernde Ausgangskonfiguration
2.6.2 Analoge E/A-Zusatzkarte
Die analoge E/A-Zusatzkarte bietet zwei 0 ... 10 V Analogeingänge und zwei 0 ... 10 V Analogausgänge. Die analoge E/A-
Zusatzkarte kann verwendet werden, wenn die Drahtvorschubgeschwindigkeit und die Schweißspannung oder die Fein-
einstellung von einem Roboter aus gesteuert werden müssen, der nicht über eine Feldbusanbindung verfügt.

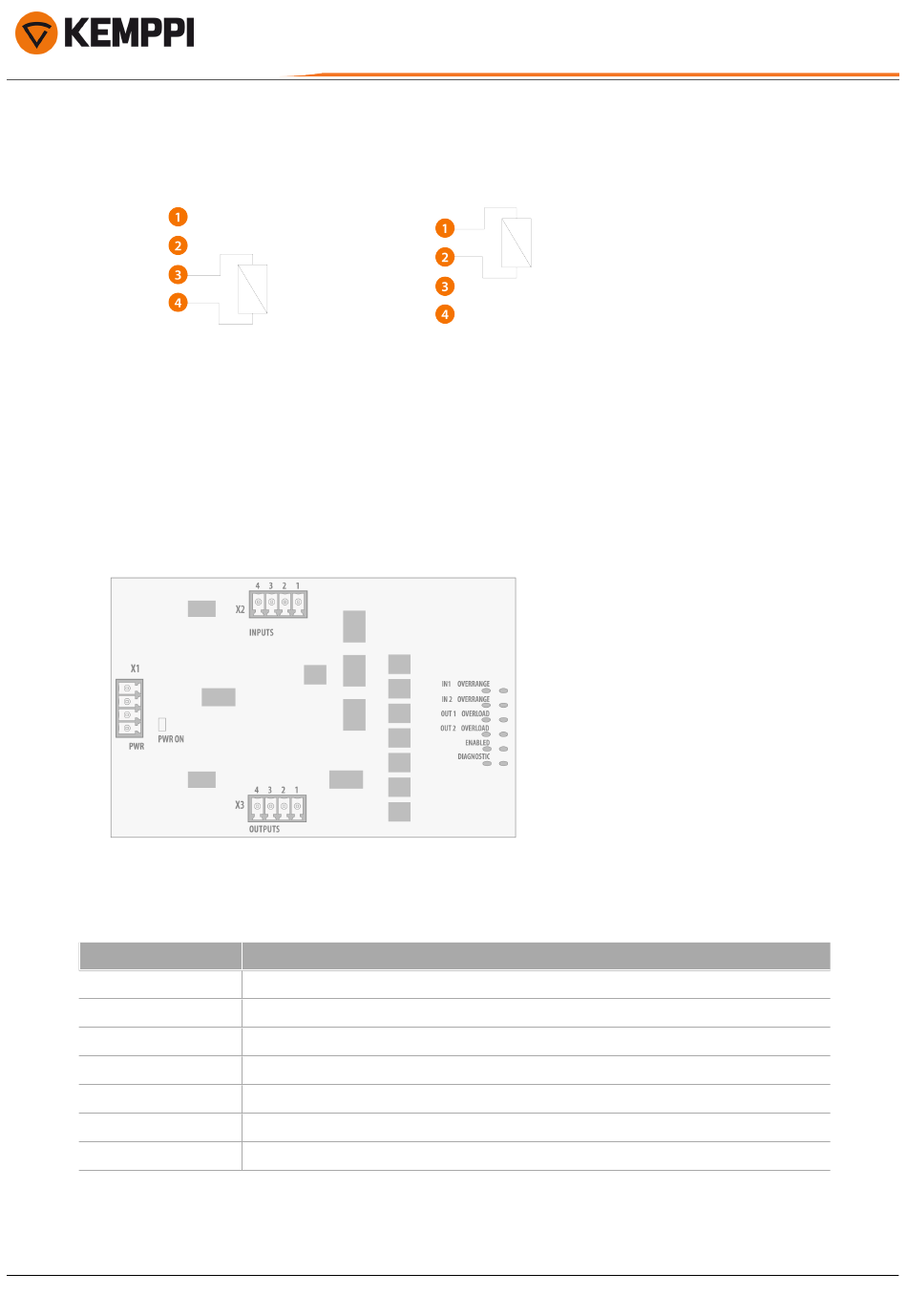

Die folgende Abbildung zeigt eine Übersicht über eine analoge E/A-Zusatzkarte.
LED-Leuchten:
LED
PWR ON
IN1 OVERRANGE
IN2 OVERRANGE
OUT1 OVERLOAD
OUT2 OVERLOAD
ENABLED
DIAGNOSTIC
© Kemppi
Stromziehende (invertierte) Ausgangskonfiguration
Beschreibung
Status der externen Spannungsversorgung der analogen E/A-Zusatzkarte.
Zu hohe Spannung am Analogeingang 1.
Zu hohe Spannung am Analogeingang 2.
Zu viel Last am Analogausgang 1.
Zu viel Last am Analogausgang 2.
Analoge E/A-Zusatzkarte ist aktiv.
Reserviert für zukünftige Verwendung.
49
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
