1.7 Robot Connectivity Module (RCM)

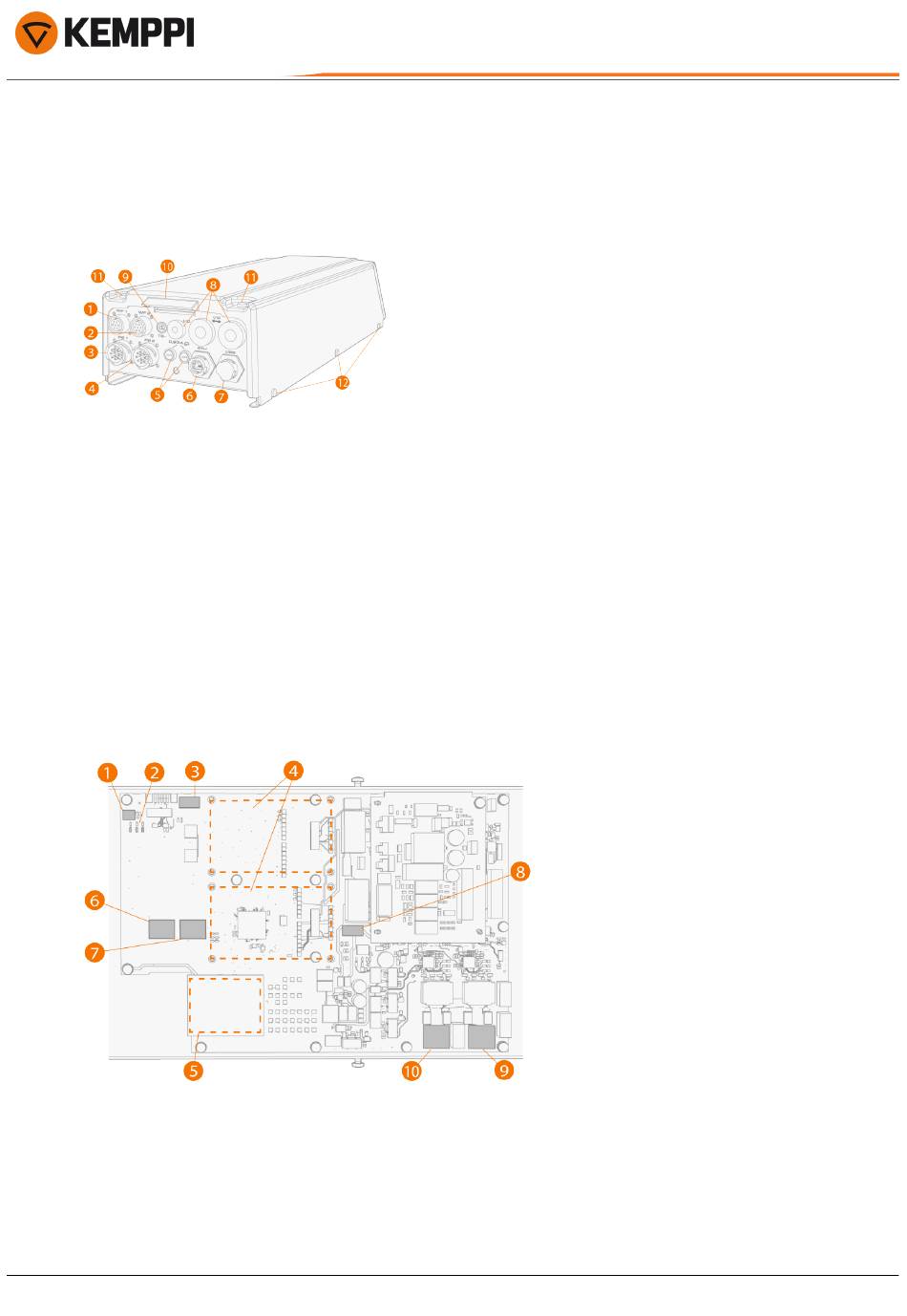

Das Robot Connectivity Module (RCM) ist für die Kommunikation zwischen Schweißsystem und Roboter zuständig.
Für Angaben zu Anschlusskabeln, siehe "Verbinden der Kabel mit der Stromquelle und dem RCM" auf Seite 61.
1.
Anschluss des Drahtvorschub-Steuerkabels
2.
Reserviert für zukünftige Verwendung
3.
Steuerkabelanschluss der Stromquelle
4.
Reserviert für zukünftige Verwendung
5.
Sicherung
6.
Ethernet-Port 1 (LAN 1)
7.
USB-Port
8.
Kabeleinführung (mit Tülle)
9.
Minuspol (-) des Berührungssensors
10. Kabeleinführung mit Kabelklemme
11. Befestigungsschrauben der Abdeckung
12. Ausrichtungslöcher und Schrauben (zum Sichern der Abdeckung in Einbaulage).
RCM Innen
1.
Taste S1 (erzwungener Werksreset, siehe "Fehlerbehebung" auf Seite 147)
2.
Anzeige-LEDs
3.
Anschluss Berührungssensor-Schnellausgang
4.
Zusatzkartensteckplätze
5.
Feldbusmodul-Steckplatz
6.
Anschluss für Türschalter
© Kemppi
22
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
