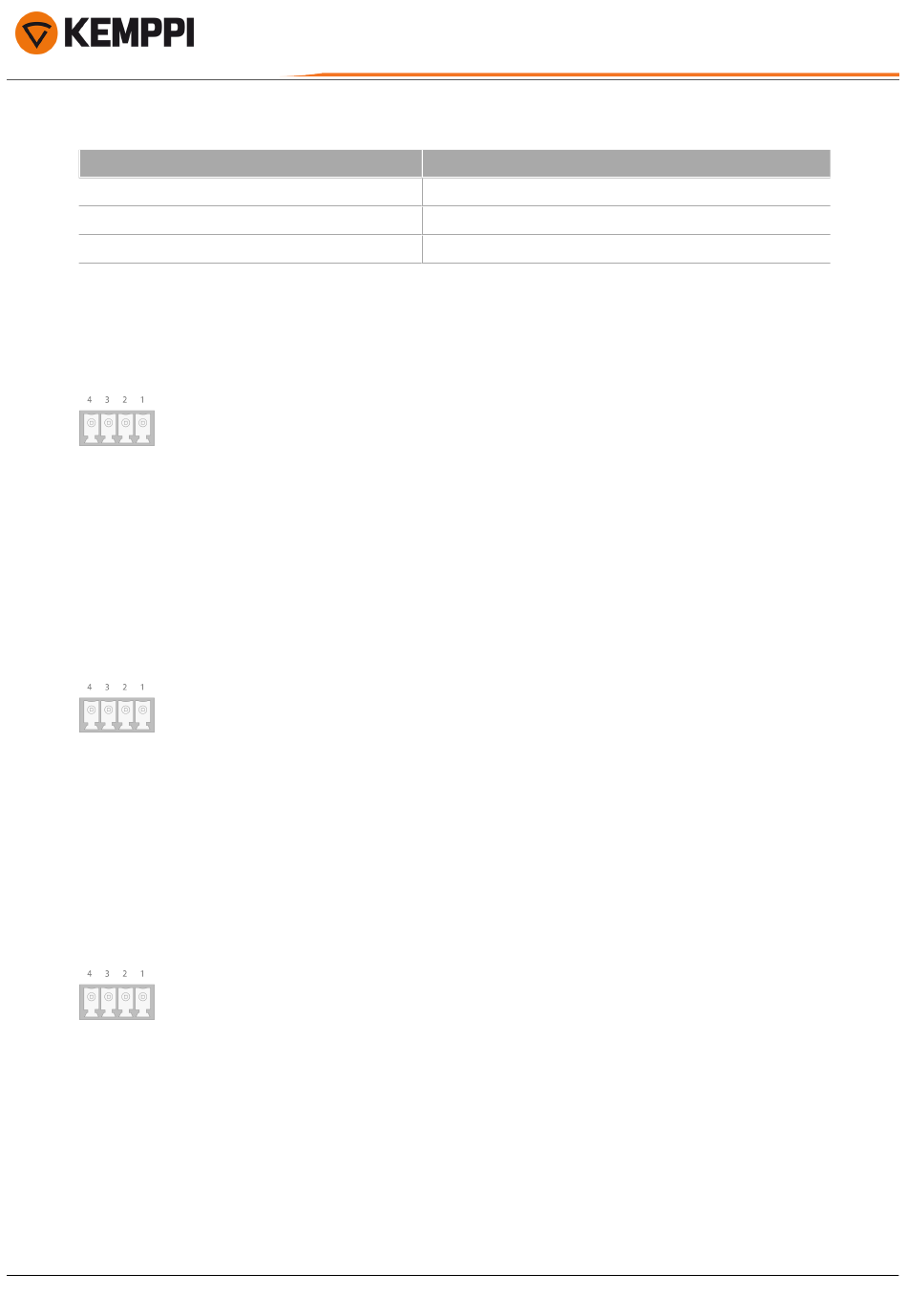

Analoge E/A-Zusatzkarten-Terminals:
Anschlussreferenz
X1
X2
X3
Konfiguration der Stromversorgung
Die analoge E/A-Zusatzkarte benötigt eine externe 24-V-Stromversorgung (nicht im Lieferumfang des AX MIG Welder
enthalten). Der Versorgungsstrom für die analoge E/A-Zusatzkarte beträgt 0,1 A.
Die Kontakte der Stromversorgungsklemme X1 sind wie folgt belegt:
1. 24 V
2. GND
3. 24 V
4. GND
Eingangskonfiguration
Die Analogeingänge sind Spannungsmesseingänge mit einem Messbereich von 0 ... 10 V. Die Analogeingänge sind über-
spannungsgeschützt bis zu einer Spannung von 24 V. Überschreitet die am Analogeingang anliegende Spannung den
Messbereich, leuchtet die entsprechende LED "INx OVERRANGE".
Die Kontakte des Eingangsanschlusses X2 sind wie folgt belegt:
1. analoger Eingang 1
2. GND
3. analoger Eingang 2
4. GND
Ausgangskonfiguration
Die analogen Ausgänge sind spannungsliefernde Ausgänge mit einem Bereich von 0 ... 10 V. Die analogen Ausgänge
sind kurzschlussfest. Wenn die am Analogausgang angeschlossene Last zu hoch ist und die Ausgangsspannung dadurch
verzerrt wird, leuchtet die entsprechende LED "OUTx OVERLOAD" auf.
Die Kontakte des Ausgangssteckers X3 sind wie folgt belegt:
1. analoger Ausgang 1
2. GND
3. analoger Ausgang 2
4. GND
© Kemppi
Name des Terminals
Eingang Stromversorgung
Analoge Eingänge
Digitale Ausgänge
50
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
