1.
Euro-Stecker für Schweißkabelanschluss
2.
Anschluss Druckluftausgang (nur für Brennerreinigung)
3.
Peripherieanschluss für Zusatzprodukte für Schweißbrenner
4.
Schweißstrom-Kabelanschluss, Plusanschlus (+)

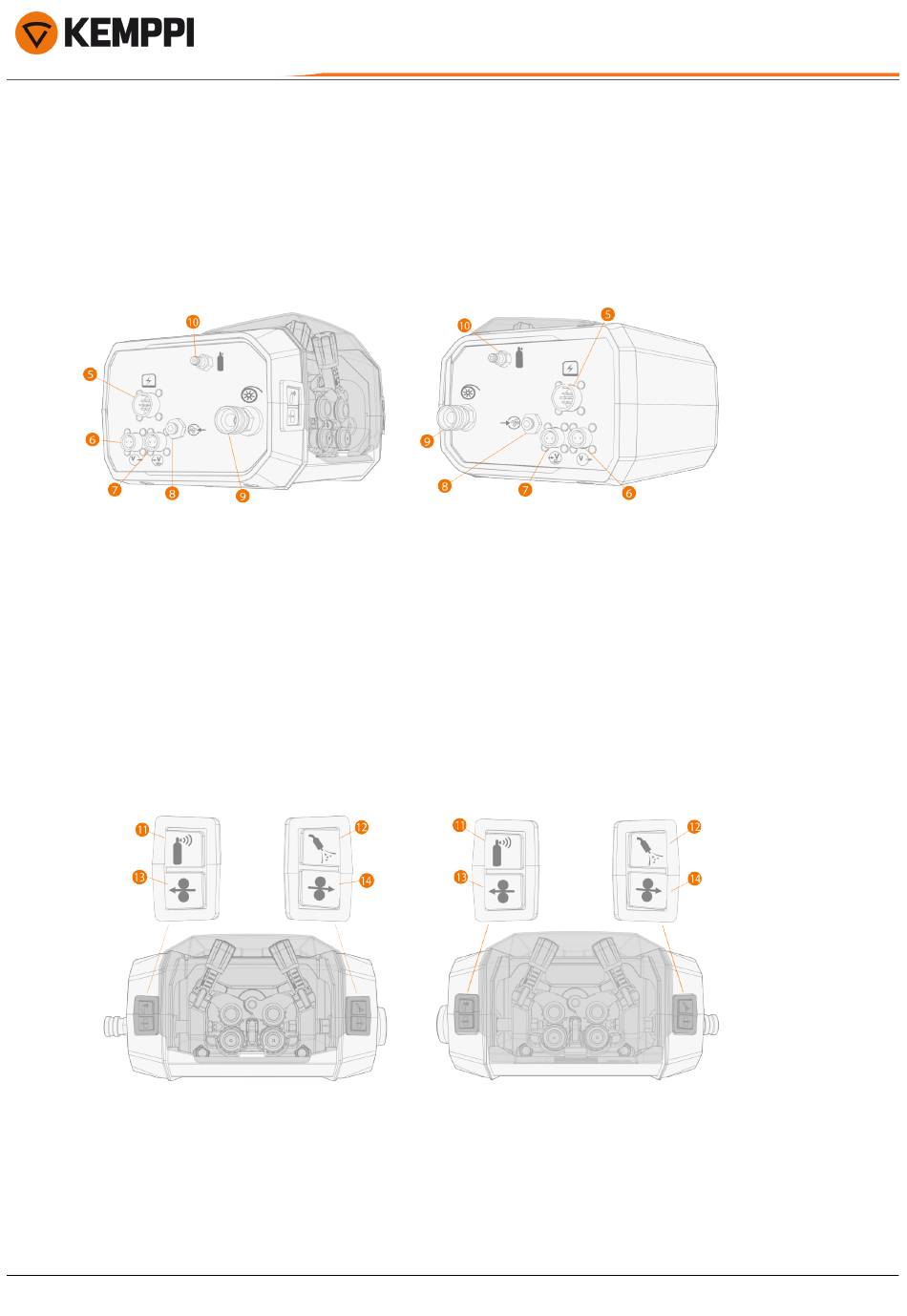

R500 Wire Feeder EUR+, Rückseite
R500 Wire Feeder EUR+
5.
Steuerkabelanschluss
6.
Einschließlich Kabelanschluss für die Spannungssensorik an das Schlauchpaket (erforderlich für die Prozesse
WiseThin+ und WiseRoot+).
7.
Einschließlich Kabelanschluss für die Spannungssensorik an das Werkstück (erforderlich für die Prozesse WiseThin+
und WiseRoot+).
8.
Anschluss Drucklufteingang (nur für Brennerreinigung)
9.
Kabelkanalanschluss
>> Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss
10. Anschluss für Schutzgasschlauch
R500 Wire Feeder EUR/EUR+, oben
R500 Wire Feeder EUR/EUR+
11. Gastesttaste
12. Drucklufttaste (nur bei R500 Wire Feeder EUR+ verwendbar)
13. Taste Drahtvorschub rückwärts
>> Fährt den Fülldraht rückwärts (bei ausgeschaltetem Lichtbogen)
14. Taste Drahtvorschub vorwärts
© Kemppi
R500 Wire Feeder RH EUR+
R500 Wire Feeder RH EUR+
14
AX MIG Welder
Bedienungsanleitung - DE
1921900 / 2502
