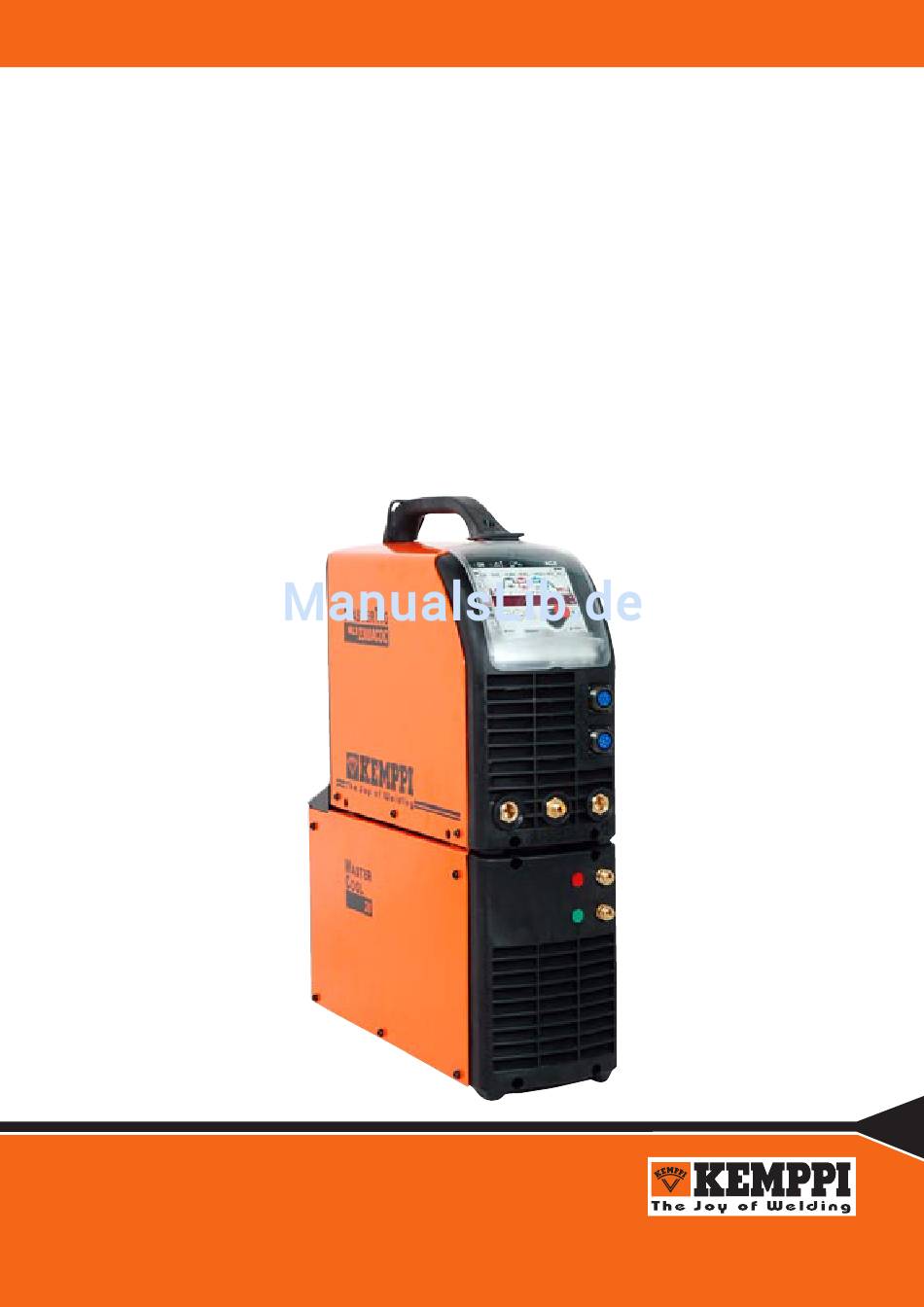

- Seite 1 Operation instructions • english 1910032E Gebrauchsanweisung • deutsch 0606 Gebruiksaanwijzing • nederlands Manuel d’utilisation • français MASTERTIG MLS™ 2300 ACDC MASTERCOOL...
-
Seite 2: Inhaltsverzeichnis
2.5. INSTALLATION DER PANELE ....................5 2.6. ANSCHLUSS ANS STROMNETZ ..................5 2.7. SCHWEIßKABELANSCHLÜSSE ...................6 2.7.1. POLUNG ........................6 2.7.2. ERDUNG ........................6 2.8. KÜHLGERÄT MASTERCOOL 20 ..................6 2.9. SCHUTZGAS .........................7 2.9.1. ANSCHLUSS DER GASFLASCHE ................7 3. ANWENDUNG ..........................8 3.1. SCHWEIßPROZESSE ......................8 3.1.1. MMA-SCHWEIßEN ....................8 3.1.2. -
Seite 3: Einführung
1. EINFÜHRUNG 1.1. VORWORT Wir gratulieren Ihnen zu Ihrer Wahl. Sachgemäß installiert sind Kemppi-Produkte produktive Maschinen, die nur in regelmäßigen Abständen Wartung benötigen. Der Zweck dieser Gebrauchsanweisung ist es, Ihnen ein gutes Verständnis und den sicheren Betrieb der Anlage zu vermitteln. Sie enthält auch Informationen über Wartung sowie technische Daten der Anlage. -
Seite 4: Inbetriebnahme
5. (+) -Anschluss für Schweißkabel 6. (–) -Anschluss für Massekabel – Die Prägung für die (+/ ) -Polen sind auf der Vorderseite der Maschine zu finden. Rückseite 1. Hauptschalter 2. Gasanschluss 4 – MASTERTIG MLS™ 2300 ACDC / 0606 © KEMPPI OY... -
Seite 5: Installation Der Panele
Die elektromagnetische Verträglichkeit (EMC) der Anlage ist für den industriellen Gebrauch ausgelegt. Klasse A Anlagen sind nicht für den häuslichen Gebrauch vorgesehen, da von den öffentlichen Stromwerken keine hohen Stromstärken zugelassen sind. © KEMPPI OY MASTERTIG MLS™ 2300 ADCD / 0606 – 5... -
Seite 6: Schweißkabelanschlüsse
Die Kühlflüssigkeit ist schädlich! Haut- und Augenkontakte sind zu vermeiden. Im Fall einer Verletzung suchen Sie ärtzliche Hilfe. Das Kühlgerät Mastercool 20 ermöglicht zusammen mit einem WIG-Brenner der Kemppi TTC-W-Serie wassergekühltes WIG-Schweißen. Das Kühlgerät wird mit Schrauben an die Stromquelle befestigt. Die Elektroanschlüsse sind am Boden der Stromquelle. -
Seite 7: Schutzgas
Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Ein zu großer Gasfluss verschlechtert die Funktionssicherheit der HF-Zündung beim WIG-Schweißen. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi-Vertreter. Teile des Gasdruckregulators A Flaschenventil... -
Seite 8: Anwendung
Nummer ø mm ...80 6,5 / 8,0 5...6 ...140 4 / 5 / 6 6,5 / 8,0 / 9,5 6...7 ...230 6 / 7 9,5 / 11,0 7...8 8 – MASTERTIG MLS™ 2300 ACDC / 0606 © KEMPPI OY... -
Seite 9: Synergetisches Puls-Wig-Schweißen (A)
Vor dem Schweißen werden die Schweißwerte dem Schweißobjekt entsprechend vom Funktionspanel gewählt. Beim Kemppi Multi Logic System MLS™ wählen Sie je nach Verwendungszweck das entsprechende Funktionspanel aus: das ACS-Funktionspanel für das AC-WIG-Schweißen mit Grundfunktionen, das ACX-Funktionspanel mit Puls-WIG, 4T-LOG oder MINILOG-Steuerung des Schweißstroms und Speicherkanalfunktionen. -
Seite 10: Quick Setup
GAS TEST-Taste zum Testen des Gasstroms Potentiometer für die Einstellung der Schweißparameter Gasvorströmzeit 0-10 Sekunden Anstiegzeit 0-10 Sekunden Heißstart-Strom 100 – 150 % Schweißstrom Absenkzeit 0-15 Sekunden Gasnachströmzeit 1-30 Sekunden 10 – MASTERTIG MLS™ 2300 ACDC / 0606 © KEMPPI OY... -
Seite 11: Wig-Schweißen
Beim Schweißen mit einer gerundeten Elektrode ist der Lichtbogen größer. Dadurch wird auch die Oberfläche zum Entfernen des Aluminiumoxids größer. Diese Einstellung kann beim Reparaturschweißen und beim Gussschweißen verwendet werden. © KEMPPI OY MASTERTIG MLS™ 2300 ADCD / 0606 – 11... -
Seite 12: Wahl Der Wellenform Des Wechselstroms, Sinuswelle Oder Rechteckwelle (Sinus/Square)
4. DC- (oder DC+) (Gleichstrom) Es müssen keine Parameter-Einstellungen vorgenommen werden. Wenn Sie die QUICK SETUP-Taste drücken, werden Ihnen Empfehlungen für den Elektrodendurchmesser angezeigt. Der Durchmesser ist abhängig von der Einstellung des Stroms. 12 – MASTERTIG MLS™ 2300 ACDC / 0606 © KEMPPI OY... -
Seite 13: Brennertaster Mit 2-Takt Funktion
Potentiometer. Wenn die RETURN-Taste gedrückt wird, geht man in den Parametereinstellungen direkt auf den Schweißstrom. Das Display zeigt automatisch die Messwerte und die Einheiten der Parameter. Nach 10 Sekunden geht das Display auf den Schweißstrom zurück. © KEMPPI OY MASTERTIG MLS™ 2300 ADCD / 0606 – 13... -
Seite 14: Funktionspanel Acx - Wig- Und Minilog-Pulsfunktion Mit Speicherkanälen
Über die SETUP-Funktion können bei Bedarf die Suchlichtbogen- und die Endkrater-Funktionen deaktiviert werden. Die Heißstart (Softstart)- und die Minilog-Funktion können ausgeschaltet werden, indem die Werte auf 100 Prozent gesetzt werden (der gleiche Wert wie der Schweißstrom). 14 – MASTERTIG MLS™ 2300 ACDC / 0606 © KEMPPI OY... -
Seite 15: Wig-Punktschweißen (Spot)
Wenn sich die Speicherfunktion im OFF Status befindet (keine LED an) ist es auch möchglich die gerade angewendeten Parameter durch Drücken der SET/SAVE Taste direkt abzuspeichen. Alle Kanäle werden frei, wenn MEMORY- und CH-Tasten gleichzeitig in SET-Stellung gedrückt werden. © KEMPPI OY MASTERTIG MLS™ 2300 ADCD / 0606 – 15... -
Seite 16: Abrufen Der Gespeicherten Werte
Um den Maximumstrom zu erreichen, muss das Pedal ganz nach unten gedrückt werden. Der Lichtbogen bricht ab, wenn das Pedal losgelassen wird. Wenn nötig, erneut einstellen. 3.3. KÜHLGERÄT MASTERCOOL 20 Die Bedienung des Mastercool-Kühlgeräts wird von der Stromquelle aus gesteuert. Das Kühlgerät startet automatisch, wenn mit dem Schweißen begonnen wird. - Seite 17 Automatik aus. Fernregler kann angewählt werden auch wenn er nicht verbunden ist. Entkraterstrom (TailArc) A22 ON* Entkraterstrom ein. * 4T LOG OFF** Entkraterstrom aus. ** MINILOG © KEMPPI OY MASTERTIG MLS™ 2300 ADCD / 0606 – 17...
-
Seite 18: Wartung
Die Reparaturen der Maschine dürfen nur von einem autorisierten Elektriker durchgeführt werden. 4.1.2. Wartungsvertrag Die qualifizierten KEMPPI-Wartungsdienste führen planmäßige Wartungen nach Vertrag durch. Bei der Wartung werden alle Teile gereinigt, kontrolliert und bei Bedarf repariert. Zum Schluss wird die Funktion überprüft. -
Seite 19: Entsorgung Des Produkts
Ein Ignorieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die Umwelt und ihrer Gesundheit führen! 5. BESTELLNUMMERN Stromquelle Kühlgerät Mastertig MLS™ 2300 ACDC ..6162300 Mastercool 20 ......... 6162900 Panele Wassergekühlte Brenner ACS ..........6162805 TTC 200W, 4 m ......627020504 ACX ..........6162804 TTC 200W, 8 m ...... -
Seite 20: Technische Daten
Länge 430 mm Breite 180 mm Höhe 390 mm (650 mm Stromquelle + Kühlgerät) Gewicht 15 kg Kühlgerät (WIG-Schweißen) Mastercool 20 Anschlussspannung 230 V -15 %...+15 % Anschlussleistung 100 % ED 50 W Kühlleistung 1,0 kW Anfangsdruck, max 4,0 bar Kühlflüssigkeit... -
