MICRO-EPSILON optoNCDT 1900 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. MICRO-EPSILON Anleitungen
  4. Messgeräte
  5. optoNCDT 1900
  6. Betriebsanleitung

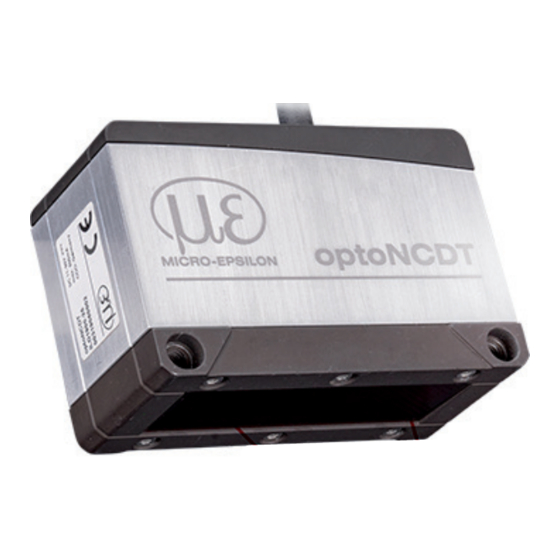

MICRO-EPSILON optoNCDT 1900 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für optoNCDT 1900:

Werbung

Quicklinks

Diese Anleitung herunterladen
ILD1900-2
ILD1900-100
ILD1900-6
ILD1900-200
ILD1900-10
ILD1900-500
ILD1900-25
ILD1900-50

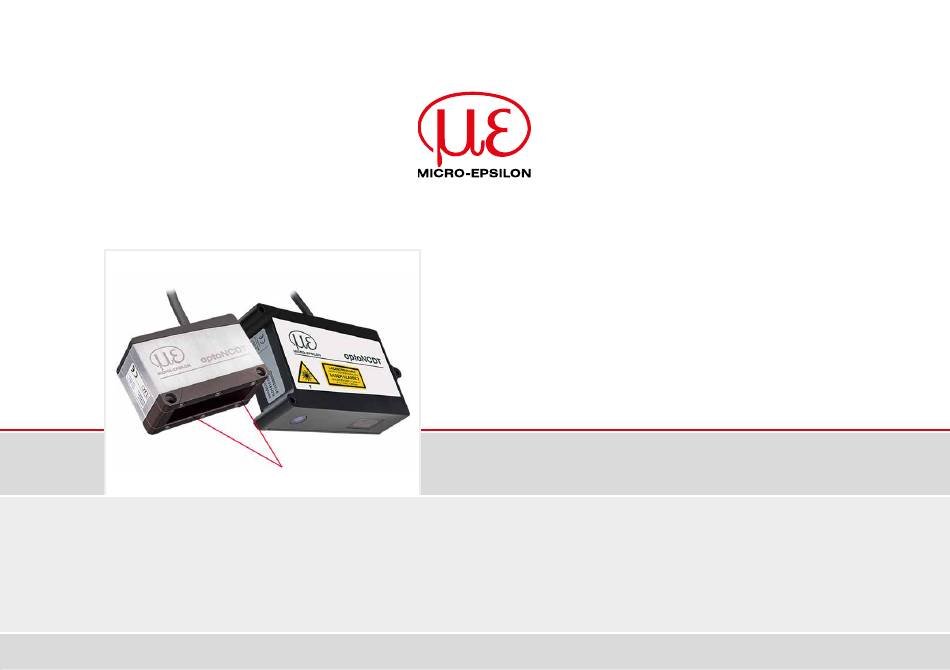

Betriebsanleitung
optoNCDT
1900
ILD1900-2LL
ILD1910-500
ILD1900-6LL
ILD1910-750
ILD1900-10LL
ILD1900-25LL
ILD1900-50LL

Werbung

loading

Verwandte Anleitungen für MICRO-EPSILON optoNCDT 1900

Inhaltszusammenfassung für MICRO-EPSILON optoNCDT 1900

  • Seite 1 Betriebsanleitung optoNCDT 1900 ILD1900-2 ILD1900-100 ILD1900-2LL ILD1910-500 ILD1900-6 ILD1900-200 ILD1900-6LL ILD1910-750 ILD1900-10 ILD1900-500 ILD1900-10LL ILD1900-25 ILD1900-25LL ILD1900-50 ILD1900-50LL...
  • Seite 2 Intelligente laseroptische Wegmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
  • Seite 3 Fehlereinflüsse ..........................26 5.1.2.1 Fremdlicht ........................ 26 5.1.2.2 Farbunterschiede ..................... 26 5.1.2.3 Temperatureinflüsse ....................26 5.1.2.4 Mechanische Schwingungen .................. 26 5.1.2.5 Bewegungsunschärfen .................... 26 5.1.2.6 Oberflächenrauhigkeiten ..................27 5.1.2.7 Winkeleinflüsse ......................28 5.1.3 Optimierung der Messgenauigkeit ....................29 optoNCDT 1900...
  • Seite 4 Menüstruktur, Bedienung mit Folientasten ....................56 Sensor-Parameter einstellen ....................58 Vorbemerkungen zu den Einstellmöglichkeiten ................... 58 Übersicht Parameter ............................58 Eingänge ................................ 59 7.3.1 Synchronisation über Sync +/- Anschlüsse ................60 7.3.2 Synchronisation über den Multifunktionseingang ............... 62 optoNCDT 1900...
  • Seite 5 Ausgangsskalierung ....................83 7.6.3.2 Ausgangsskalierung mit der Taste Select ..............84 7.6.3.3 Ausgangsskalierung über Hardwareeingang ............85 7.6.3.4 Berechnung Messwert aus Stromausgang .............. 86 7.6.3.5 Berechnung Messwert aus Spannungsausgang ............. 87 7.6.4 Schaltausgänge ........................... 88 7.6.5 Datenausgabe ..........................89 optoNCDT 1900...
  • Seite 6 A 3.2.1.4 RESET, Sensor booten ..................113 A 3.2.1.5 RESETCNT, Zähler Rücksetzen ................113 A 3.2.1.6 ECHO, Umschalten der Befehlsantwort, ASCII-Schnittstelle ........ 113 A 3.2.1.7 PRINT, Sensoreinstellungen ................... 114 A 3.2.1.8 SYNC ........................115 A 3.2.1.9 TERMINATION ......................115 optoNCDT 1900...
  • Seite 7 Analogausgang .......................... 124 A 3.2.6.1 ANALOGRANGE ..................... 124 A 3.2.6.2 ANALOGSCALEMODE, Skalierungsart Analogausgang ........124 A 3.2.6.3 ANALOGSCALERANGE, Skalierungsgrenzen Zweipunktskalierung ....124 A 3.2.6.4 ANALOGSCALESOURCE ..................124 A 3.2.7 Tastenfunktion ..........................125 A 3.2.7.1 KEYLOCK, Tastensperre einrichten ................ 125 optoNCDT 1900...
  • Seite 8 Bedienmenü ..............................133 A 4.1 Reiter Home ..............................133 A 4.2 Reiter Einstellungen ............................. 134 A 4.2.1 Eingänge ............................ 134 A 4.2.2 Messwertaufnahme ........................135 A 4.2.3 Signalverarbeitung ........................137 A 4.2.4 Ausgänge ........................... 138 A 4.2.5 Systemeinstellungen ........................140 optoNCDT 1900...
  • Seite 9 Vorsicht – die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht in der Betriebs- anleitung angegeben sind, können Schäden verursachen. Schließen Sie die Spannungsversorgung nach den Vorschriften für elektrische Betriebsmittel an. > Verletzungsgefahr > Beschädigung oder Zerstörung des Sensors optoNCDT 1900 Seite 9...
  • Seite 10 Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors Hinweise zur CE-Kennzeichnung Für das Messsystem optoNCDT 1900 gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und der jeweils anwendbaren har- monisierten europäischen Normen (EN).
  • Seite 11 Sicherheit Bestimmungsgemäße Verwendung - Das optoNCDT 1900 ist für den Einsatz im Industrie- und Laborbereich konzipiert. Es wird eingesetzt zur ƒ Weg-, Abstands-, Positions- und Dickenmessung ƒ Qualitätsüberwachung und Dimensionsprüfung - Der Sensor darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe Kap.
  • Seite 12 Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Kap. 5.3. Die Gehäuse des optoNCDT 1900 dürfen nur vom Hersteller geöffnet werden, siehe Kap. Für Reparatur und Service sind die Sensoren in jedem Fall an den Hersteller zu senden.
  • Seite 13 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED. 3., AS DESCRIBED IN LASER NOTICE NO. 56, DATED MAY 8, 2019. Abb. 1 Laserhinweisschilder am Sensorkabel ILD1900 Abb. 2 Laserhinweisschild am Sensor ILD1910 Abb. 3 Laserwarnschild am Sensorgehäuse optoNCDT 1900 Seite 13...
  • Seite 14 Am Sensorkabel sind die beiden Hinweisschilder (Deutsch / Englisch) angebracht: LASERSTRAHLUNG DIREKTE BESTRAHLUNG DER AUGEN VERMEIDEN LASER KLASSE 3R P ≤ 5 mW; λ = 658 nm nach DIN EN 60825-1: 2022-07 Abb. 4 Laserhinweisschilder am Sensorkabel optoNCDT 1900 Seite 14...
  • Seite 15 Lasersicherheit Zusätzlich ist über dem Laseraustritt am Sensorgehäuse folgendes Label angebracht: Laser- austritts- öffnung laser aperture Abb. 5 Laserwarnschild am Sensorgehäuse optoNCDT 1900 Seite 15...
  • Seite 16 Funktionsprinzip, Technische Daten Kurzbeschreibung Das optoNCDT 1900 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert. Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abgebildet.
  • Seite 17 Funktionsprinzip, Technische Daten Advanced Surface Kompensation Der optoNCDT 1900 ist mit einer intelligenten Oberflächenregelung ausgestattet. Neue Algorithmen erzeugen stabile Messergebnisse auch auf anspruchsvollen Oberflächen mit wechselnden Reflektionen. Darüber hinaus kompensieren die neuen Algorithmen Umge- bungslicht bis zu 50.000 Lux. Der Sensor verfügt daher über die höchste Fremdlichtbeständigkeit in seiner Klasse und ist auch in stark beleuchteten Umgebungen einsetzbar.
  • Seite 18 11 ... 30 VDC Leistungsaufnahme < 3 W (24 V) 1 x HTL/TTL Laser on/off; Signaleingang 1 x HTL/TTL Multifunktionseingang: Trigger in, Slave in, Nullsetzen, Mastern, Teachen; 1 x RS422 Synchronisationseingang: Trigger in, Sync in, Master/Slave, Master/Slave alternierend optoNCDT 1900 Seite 18...
  • Seite 19 2 x Farb-LED für Power / Status d.M. = des Messbereichs MBA = Messbereichsanfang, MBM = Messbereichsmitte, MBE = Messbereichsende Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD-Sensoren) 1) Werkseinstellung: Messrate 4 kHz, Median 9; Ändern der Werkseinstellung erfordert IF2001/USB Konverter, siehe Kap.
  • Seite 20 1 x HTL/TTL Laser on/off; 1 x HTL/TTL Multifunktionseingang: Trigger in, Slave in, Nullsetzen, Mastern, Teachen; Signaleingang 1 x RS422 Synchronisationseingang: Trigger in, Sync in, Master/Slave, Master/Slave alternie- rend Digitale Schnittstelle RS422 / 18 bit, PROFINET EtherNet/IP optoNCDT 1900 Seite 20...
  • Seite 21 Mittelungen, Datenreduktion, Setupverwaltung; 2 x Farb-LED für Power / Status d.M. = des Messbereichs MBA = Messbereichsanfang, MBM = Messbereichsmitte, MBE = Messbereichsende Angaben gültig für weiße, diffus reflektierende Oberflächen (Micro-Epsilon Referenz-Keramik für ILD Sensoren) 1) Werkseinstellung: Messrate 4 kHz, Median 9; Ändern der Werkseinstellung erfordert IF2001/USB Konverter, siehe Kap.
  • Seite 22 Werkseinstellung: 4 kHz, Median 9; Ändern der Werkseinstellung erfordert IF2001/USB Konverter (siehe Zubehör) d.M. = des Messbereichs; Angaben bezogen auf den Digitalausgang und gültig für weiße, diffus reflektierende Oberflächen Micro-Epsilon Referenz-Keramik für ILD-Sensoren) Typischer Wert bei Messung mit 4 kHz und Median 9 ±15 %;...
  • Seite 23 Webinterface für Setup: Applikationsspezifische Presets, Peakauswahl, Videosignal, frei wählbare Anzeigeelemente Mittelungen, Datenreduktion, Setupverwaltung; 2 x Farb-LED für Power / Status Für EtherCAT, PROFINET und EtherNet/IP ist Anbindung über Schnittstellenmodul erforderlich (siehe Zubehör) Zugriff auf Webinterface erfordert Anschluss an PC über IF2001/USB (siehe Zubehör) optoNCDT 1900 Seite 23...
  • Seite 24 Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. Optionales Zubehör finden Sie im Anhang, siehe Kap. A Lagerung Temperaturbereich Lager: -20 ... +70 °C Luftfeuchtigkeit: 5 ... 95 % (nicht kondensierend) optoNCDT 1900 Seite 24...
  • Seite 25 3.2. Für dunkle oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere Belichtungszeit erforderlich sein. Die maximale Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der Messrate des Sensors erhöht werden. optoNCDT 1900 Seite 25...
  • Seite 26 5.1.2.1 Fremdlicht Die Sensoren der Reihe optoNCDT 1900 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr gute Fremd- lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es jedoch zu Störungen durch Fremdlicht kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschirmungen gegen das Fremdlicht oder Einschalten der Funktion Hintergrundausblendung.
  • Seite 27 Eine geeignete Wahl der Mittelungszahl kann die Vergleichbarkeit der optischen und mechanischen Messung verbessern. h > 5 µm Keramische Referenzoberfläche Oberfläche, strukturiert Empfehlung zur Parameterwahl: - Wählen Sie die Mittelungszahl so, dass ein vergleichbar großes Oberflächenstück wie bei der mechanischen Messung gemittelt wird. optoNCDT 1900 Seite 27...
  • Seite 28 Oberflächen mit stark direkter Reflexion störend. Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt das Winkelverhalten bei der Triangulation auch dem Reflexionsvermögen der Messobjektoberfläche. optoNCDT X-Achse Y-Achse Winkel Abb. 8 Messfehler durch Verkippung bei diffuser Reflexion optoNCDT 1900 Seite 28...
  • Seite 29 Abb. 9 Sensoranordnung für geschliffene oder gestreifte Oberflächen Bei Bohrungen, Sacklöchern und Kanten in der Oberfläche von bewegten Teilen ist der Sensor so anzuordnen, dass die Kante nicht den Laserpunkt verdeckt. Richtig optoNCDT Falsch (Schatten) Abb. 10 Sensoranordnung bei Bohrungen und Kanten optoNCDT 1900 Seite 29...
  • Seite 30 5.2.1 Allgemein Der Sensor optoNCDT 1900 ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen. Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors. Be- festigen Sie den Sensor ausschließlich an den vorhandenen Durchgangsbohrungen auf einer...
  • Seite 31 Bauraum Bereich, welcher von fremden Lichtquellen und/ oder deren Spiegelungen freizuhalten ist MB = Messbereich MBA = Messbereichsanfang +0,012 ø6 H7 0,02 0,02 47,5 Abb. 13 Maßzeichnung Stecker ø4,8 Abb. 12 Maßzeichnung Bohrbild Sensorkabel ±0,1 Montageplatte optoNCDT 1900 Seite 31...
  • Seite 32 Klemmungen jeglicher Art sind nicht gestattet. 47,5 Abmessungen in Bereich, welcher von fremden Millimeter Lichtquellen und/oder deren Abb. 14 Maßzeichnung Stecker Sensorkabel Reflexionen, Spiegelungen frei zu halten ist. MB = Messbereich MBA = Messbereichsanfang Abb. 15 Maßzeichnung und Freiraum, ILD1910-500/750 optoNCDT 1900 Seite 32...
  • Seite 33 - im Messmodus: Auswahl der Funktionen Presets, Mittelung dem Einschalten der Spannungsversorgung aktiv. und Messfrequenz, siehe Kap. 6.8 Danach werden sie automatisch gesperrt, um Taste Select Bedeutung Fehlbedienungen zu vermeiden. - Sensorparametrierung - Teachen oder Mastern optoNCDT 1900 Seite 33...
  • Seite 34 Montage Elektrische Anschlüsse 5.4.1 Anschlussmöglichkeiten Quelle Kabel/Versorgung Interface Endgerät PC1900-x/OE PC1900-x/OE IF2030/PNET IF2030/ENETIP IF2001/USB IF2004/USB PS 2020 PC1900-x/IF2008 (IF2008-Y) PC1900-x/IF2008 und IF2008-Y Adapterkabel IF2008/PCIE PC1900-x/C-Box Sensorversorgung Ethernet erfolgt durch Peripheriegerät. C-Box/2A Abb. 16 Anschlussbeispiele am ILD1900 optoNCDT 1900 Seite 34...
  • Seite 35 IF2001/USB, RS422-USB-Konverter IF2030/PNET, IF2030/ENETIP optional erhältliches Netzteil PS2020 C-Box/2A zwei RS422 IF2004/USB vier IF2008/PCIE, PCI-Interfacekarte vier SPS, ILD1900 o. ä. Funktionseingang: Trigger Schalter, Taster, SPS, o.ä. Schalteingang Laser On/Off Abb. 17 Max. Sensorkanäle an den Peripheriegeräten optoNCDT 1900 Seite 35...
  • Seite 36 15 Rosa Gesamtschirm Analogausgang Rx + 9 Grün RS422 - Eingang Intern mit 120 Ohm abgeschlossen mit Schirm (symmetrisch) Rx - 16 Gelb PC1900-x mit offenen Enden 1) Werden in der Betriebsart „Triggerung“ als Triggereingänge verwendet. optoNCDT 1900 Seite 36...
  • Seite 37 Versorgung Spannungsversorgung nur für Messge- Sensor PC1900-x/OE räte, nicht gleichzeitig für Antriebe oder Farbe 11 ... ähnliche Impulsstörquellen verwenden. 30 VDC ILD19x0 MICRO-EPSILON empfiehlt die Verwen- dung des optional erhältlichen Netzteils PS2020 für den Sensor. Blau Abb. 18 Anschluss Versorgungsspannung optoNCDT 1900 Seite 37...
  • Seite 38 Es ist kein externer Widerstand zur Strombegrenzung erforderlich. Für permanent „Laser on“ Pin 3 und Pin 14 verbinden. Reaktionszeit: Nachdem der Laser eingeschaltet wurde, braucht der Sensor circa 10 ms Zeit bis korrekte Messdaten gesendet wer- den. optoNCDT 1900 Seite 38...
  • Seite 39 ≤ 33 nF GND (Pin 2) Schwarz Spannungsausgang ILD19x0 = 50 Ohm, I = 5 mA, Kurzschlussschutz ab 7 mA 11... = 50 Ohm > 20 MOhm 30 VDC ≤ 100 nF Abb. 20 Beschaltung Analogausgang optoNCDT 1900 Seite 39...
  • Seite 40 5V-Logik (TTL): Low ≤ 0,8 V; High ≥ 2 V Interner Pull-up-Widerstand, ein offener Eingang wird als High erkannt. Verbinden Sie den Eingang mit GND, um die Funktion auszulö- Violet sen. Blue Abb. 21 Prinzipschaltung für die Multifunktionseingänge optoNCDT 1900 Seite 40...
  • Seite 41 Schwarz Laser on Abb. 22 Pin-Belegung IF2001/USB Klemme Konverter 24 VDC Laser ON Laser ON Multifunction 24 VDC Switch 1 Switch 2 Verbinden Sie GND mit Laser ON, um die Laserlichtquelle im Sensor dauerhaft zu aktivieren. optoNCDT 1900 Seite 41...
  • Seite 42 (kein Fehler, keine Grenzwertverletzung) NPN (Low side) ca. V PNP (High side) ca. GND Push-Pull Push-Pull, negiert Abb. 24 Schaltverhalten Schaltausgang Die Schaltausgänge werden bei fehlendem Messobjekt, Messobjekt zu nah/zu fern, kein gültiger Messwert oder einer Grenzwertver- letzung aktiviert. optoNCDT 1900 Seite 42...
  • Seite 43 (dauerflexibel). Das fest angeschlossene Sensorkabel ist schleppkettentauglich. Unbenutzte offene Kabelenden müssen zum Schutz vor Kurzschlüssen oder Fehlfunktionen des Sensors isoliert werden. MICRO-EPSILON empfiehlt die Verwendung der schleppkettenfähigen Standard-Anschlusskabel PC1900 aus dem optionalem Zube- hör, siehe Kap. A Befestigen Sie die Steckverbindung von Kabelstecker und -buchse, wenn Sie ein schleppkettentaugliches Sensorkabel PC1900 verwenden.
  • Seite 44 Betrieb Betrieb Herstellung der Betriebsbereitschaft Montieren Sie das optoNCDT 1900 entsprechend den Montagevorschriften, siehe Kap. Verbinden Sie den Sensor mit nachfolgenden Anzeige- oder Überwachungseinheiten und der Spannungsversorgung. Die Laserdiode im Sensor wird nur aktiviert, wenn am Eingang Laser on/off Pin 3 mit Pin 14 verbunden ist, siehe Kap.
  • Seite 45 Die Bedienung ist nur so lange möglich, wie eine RS422-Verbindung zum Sensor besteht. Der Sensor ist z. B. über einen RS422-Konverter mit einem PC/Notebook verbunden, die Versorgungsspannung liegt an. Mit dem sensorTOOL von MICRO-EPSILON steht Ihnen eine Software zur Verfügung mit der Sie den Sensor einstellen, Messdaten visualisieren und dokumentieren können.
  • Seite 46 Sie bei der Konfiguration des Sensors. Abhängig von der gewählten Messrate und des genutzten PC‘s kann es zu einer dynamischen Messwertreduktion in der Darstel- lung kommen. D. h. nicht alle Messwerte werden an das Webinterface zur Darstellung und Speicherung übertragen. optoNCDT 1900 Seite 46...
  • Seite 47 Betrieb Der Bereich Systemkonfiguration im Reiter Home zeigt die aktuellen Einstellungen für Messrate, Messwertmittelung 1/2 und die RS422 in blauer Schrift. Der Bereich Diagrammtyp ermöglicht den Wechsel zwischen der grafischen Darstellung eines Messwertes oder des Videosignals. optoNCDT 1900 Seite 47...
  • Seite 48 Ein Setup können Sie auswählen im Reiter - Home > Messkonfiguration oder - Einstellungen im Menü Systemeinstellungen > Laden & Speichern > Gespeicherte Messeinstellungen Im Controller können maximal 8 Setups dauerhaft gespeichert werden, siehe Kap. 7.7.4. Abb. 27 Auszug Webinterface, Reiter Home optoNCDT 1900 Seite 48...
  • Seite 49 Diagramm und der Systemkonfiguration sofort sichtbar. Rohsignal, ohne Mittelung Startet der Sensor mit einer Anwender-spezifischen Statisch Messeinstellung (Setup), siehe Kap. 7.7.4, ist ein Ändern Median mit 9 Werten + der Signalqualität nicht möglich. Gleitend mit 128 Werten Dynamisch Median, 9 Werte optoNCDT 1900 Seite 49...
  • Seite 50 1) Verfügbar für die Sensormodelle ILD1900-10/25/50 Nach der Parametrierung sind alle Einstellungen in einem Parametersatz dauerhaft zu speichern, damit sie beim nächsten Ein- schalten des Sensors wieder zur Verfügung stehen. Verwenden Sie dazu die Schaltfläche Einstellungen speichern. optoNCDT 1900 Seite 50...
  • Seite 51 Speichern öffnet den Windows-Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV- Datei (Trennung mit Semikolon) zu speichern. Klicken Sie auf die Schaltfläche (Start), um die Anzeige der Messergebnisse zu starten. optoNCDT 1900 Seite 51...
  • Seite 52 Skalierung der x-Achse: Bei laufender Messung kann mit dem linken Slider das Gesamtsignal vergrößert (gezoomt) werden. Ist das Diagramm gestoppt, kann auch der rechte Slider verwendet werden. Das Zoomfenster kann auch mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) verschoben werden. Auswahl eines Diagrammtyps: Messwert- oder Videosignaldarstellung. optoNCDT 1900 Seite 52...
  • Seite 53 Das Diagramm im rechten großen Diagrammbereich stellt das Videosignal der Empfängerzeile dar. Das Videosignal im Diagramm- bereich zeigt die Intensitätsverteilung über den Pixeln der Empfängerzeile an. Links 0 % (Abstand klein) und rechts 100 % (Abstand groß). Der zugehörige Messwert ist durch eine senkrechte Linie (Peakmarkierung) markiert. Abb. 29 Webseite Videosignal optoNCDT 1900 Seite 53...
  • Seite 54 Mitten innerhalb dieses Bereiches liegen, können als Messwert berechnet werden. Der maskierte Bereich kann bei Bedarf einge- schränkt werden und wird dann rechts und links durch eine zusätzliche hellblaue Schattierung begrenzt. Die im resultierenden Bereich verbleibenden Peaks werden für die Auswertung verwendet. optoNCDT 1900 Seite 54...
  • Seite 55 Die Zykluszeit beträgt 100 µs bei einer Messrate von 10 kHz. Der Messwert N steht nach vier Zyklen am Ausgang bereit. Die Verzöge- rungszeit zwischen Erfassung und Beginn der Ausgabe beträgt demnach 400 µs. Da die Abarbeitung in den Zyklen parallel erfolgt, wird nach weiteren 100 µs der nächste Messwert (N+1) ausgegeben. optoNCDT 1900 Seite 55...
  • Seite 56 Einstellungen speichern, function aktivieren Legende durch Optionen navigieren; Taste select function kurz drücken <0,5 Sek. Auswahl treffen; Menü betreten, verlassen; select function Taste ca. 3 Sek. gedrückt halten Taste ca. 3 Sek. gedrückt halten optoNCDT 1900 Seite 56...
  • Seite 57 LED State rot blinkend 2 kHz 10 kHz Messfrequenz 250 Hz 500 Hz 1 kHz select select select select 4 kHz LED Output gelb blinkend select select select select Einstellungen speichern, aktivieren optoNCDT 1900 Seite 57...
  • Seite 58 Wenn Sie die Parametrierung nicht im Sensor dauerhaft speichern, gehen die Einstellungen nach dem Ausschalten des Sensors wieder verloren. Übersicht Parameter Nachfolgende Parameter können Sie im optoNCDT 1900 einstellen bzw. ändern, siehe Reiter Einstellungen. Eingänge Laserleistung, Synchronisation, Multifunktionseingang, Abschlusswiderstand Messwertaufnahme...
  • Seite 59 Achten Sie beim Umschalten der Laserleistung auf die Signalintensität. Bestmögliche Ergebnisse erzielen Sie mit einer Signalin- tensität von 25 ... 50 %.. 1) Die Funktion Laserleistung Medium ist erst ab der Firmware 004.004 verfügbar. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 59...
  • Seite 60 Sensor-Parameter einstellen 7.3.1 Synchronisation über Sync +/- Anschlüsse Werden zwei Sensoren am gleichen Messobjekt betrieben, können sie untereinander synchronisiert werden. Das optoNCDT 1900 unterscheidet zwei Synchronisationsarten: Anwendung Gleichzeitige Die Sensoren Differenzmessungen (Dicke, Höhendifferenz) an undurchsichtigen Messobjekten. Dafür ist Synchronisation messen im gleichen der Sensor 1 als „Master“...
  • Seite 61 Blau Sync + Symmetrischer RS422-Pegel, Abschlusswi- Synchron-Ausgang (Master) oder derstand 120 Ohm schaltbar, Grau-rosa Synchron-Eingang (Slave) Eingang oder Ausgang je nach Synchronisationsmodus wählbar Sync - Rot-blau 17-pol. Steckverbinder, M12, Stiftseite Kabelstecker Pigtail Abb. 33 Auszug Anschlussbelegung optoNCDT 1900 Seite 61...
  • Seite 62 Abb. 34 Signalquelle synchronisiert Sensoren Signal Pin Erläuterung Adernfarbe PC1900-x Systemmasse Versorgung, Schaltsignale (Laser on/off, Zero, Limits) blau Multifunktionseingang Schalteingang TrigIn, Zero/Master, TeachIn, SlaveIn, siehe Kap. 5.4.6 violett 17-pol. Steckverbinder, M12, Stiftseite Kabelstecker Pigtail Abb. 35 Auszug Anschlussbelegung optoNCDT 1900 Seite 62...
  • Seite 63 Bei einer maximalen Messrate von 10 kHz wird das CMOS-Element 10.000 mal pro Sekunde belichtet. Je niedriger die Messrate, um so länger ist auch die maximale Belichtungszeit. Ab Werk ist die Messrate auf 4 kHz eingestellt. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 63...
  • Seite 64 7.4.4 Triggerung 7.4.4.1 Allgemein Die Messwertaufnahme und -ausgabe am optoNCDT 1900 ist durch ein externes elektrisches Triggersignal oder per Kommando steuerbar. Dabei wird die analoge und digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt ausgegeben, siehe Kap. 6.7. - Die Triggerung hat keine Auswirkung auf die vorgewählte Messrate bzw. das Zeitverhalten, so dass zwischen dem Triggerereignis (Pegeländerung) und dem Beginn der Ausgabe immer 4 Zyklen + 1 Zyklus (Jitter) liegen.
  • Seite 65 Software-Triggerung. Die Aufnahme der Messwerte wird durch das Kommando TRIGGERSW SET ausgelöst. Nach dem Triggerereig- nis gibt der Sensor die vorher eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Messwertausgabe. Die Mess- wertausgabe kann auch über ein Kommando beendet werden. optoNCDT 1900 Seite 65...
  • Seite 66 Die Berechnung der Messwerte erfolgt fortlaufend und unabhängig vom Triggerereignis. Ein Triggerereignis löst nur die Ausgabe der Werte über eine digitale oder analoge Schnittstelle aus. In die Berechnung der Mittelwerte gehen also die unmittelbar vor dem Trigge- rereignis gemessenen Werte ein. Die Aktivierung des Datenausgabe-Triggers deaktiviert den Datenaufnahme-Trigger. optoNCDT 1900 Seite 66...
  • Seite 67 B. störende Reflexionen oder Fremdlicht zu unterdrücken. Auswertebereich Messbereich Abb. 38 Hellblaue Bereiche begrenzen den Auswertebereich Die Belichtungsregelung optimiert die Peaks im Auswertebereich. Somit können kleine Peaks optimal ausgeregelt werden, wenn ein hoher Störpeak außerhalb des Auswertebereiches liegt. optoNCDT 1900 Seite 67...
  • Seite 68 Im manuellen Modus wird, bei eingeblendetem Videosignal, die in µs Belichtungszeit vom Anwender vorgegeben. Variieren Sie die Be- lichtungszeit, um eine Signalintensität bis max. 95 % zu erhalten. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 68...
  • Seite 69 Anzahl wird ein Fehlerwert ausgegeben. 1) Anzahl der Messzyklen, mit der der letzte gültige Messwert ausgegeben wird. Danach wird ein Fehlerwert ausgegeben. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 69...
  • Seite 70 Die Mittelwerte werden fortlaufend mit jeder Messung neu berechnet. Die gewünschte Mittelungstiefe wird erst erreicht, nachdem die Anzahl erfasster Messwerte mindestens der Mittelungstiefe entspricht. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 70...
  • Seite 71 Die Mittelung hat keinen Einfluss auf die Messrate bzw. Datenrate bei digitaler Messwertausgabe. Die Mittelungszahlen lassen sich auch über die digitalen Schnitt stellen programmieren. Der Sensor optoNCDT 1900 wird ab Werk mit der Voreinstellung „Median 9“, d. h. mit Mittelwertbildung vom Typ Median über 9 Messwerte ausgeliefert.
  • Seite 72 Beispiel: Mittelwert aus fünf Messwerten ... 0 1 2 4 5 1 3 Messwerte sortiert: 1 2 3 4 5 Median = 3 ... 1 2 4 5 1 3 5 Messwerte sortiert: 1 3 4 5 5 Median (n+1) optoNCDT 1900 Seite 72...
  • Seite 73 Mastern und Nullsetzen beeinflusst den Digital- und den Analogausgang. Ein ungültiger Masterwert, z.B. kein Peak vorhanden, wird mit dem Fehler E602 Master value is out of range quittiert. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 73...
  • Seite 74 5 min Abb. 40 Ablaufdiagramm für die Rücknahme Nullsetzen/Mastern 1) Die Taste Select bleibt ohne Wirkung, weil die Tastensperre aktiv ist. 2) Bei roter State LED wird der Masterwert nicht übernommen, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1900 Seite 74...
  • Seite 75 Die Funktion Nullsetzen/Mastern kann mehrfach hintereinander angewendet werden. Zwischen dem Wiederholen der Funktion Nullsetzen/Mastern ist eine Pause von 1 s nötig. Die Funktion Nullsetzen/Mastern kann auch mit der Taste Select kombiniert werden. 1) Bei roter State LED wird der Masterwert nicht übernommen, Blinkfrequenz 8 Hz für 2 s. optoNCDT 1900 Seite 75...
  • Seite 76 Der Reduktionswert n kann von 1 (jeder Messwert) bis 3.000.000 gehen. Damit können Sie langsamere Prozesse, z. B. eine SPS, an den schnellen Sensor anpassen, ohne die Messrate reduzieren zu müssen. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 76...
  • Seite 77 Ausgang mindestens aktiv ist. Schaltpegel NPN / PNP / PushPull / Die Hysterese bestimmt einen Totbereich PushPull negiert um die gewählten Grenzwerte. Mindesthaltezeit 1 ... 1000 ms Wert Hysterese 0 ... 2 x Messbereich Wert optoNCDT 1900 Seite 77...
  • Seite 78 Die Schaltausgänge 1 und 2 können unabhängig von allen anderen Kanälen aktiviert werden. Bei Benutzung des Webinterface wird die Ausgabe via RS422 abgeschaltet. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 78...
  • Seite 79 MBE Ende Messbereich Bit 6: Abstand nach MBE (erweitert) Bit 15: Messwert ist getriggert Bit 16, 17: Status-LED; - 00 – aus 10 – rot - 01 – grün 11 – gelb Messwertzähler 18 Bit Digitalwert [0; 262143] optoNCDT 1900 Seite 79...
  • Seite 80 Datenmenge für gewählte Baudrate 262076 es ist kein Peak vorhanden 262077 Peak liegt vor dem Messbereich (MB) 262078 Peak liegt nach dem Messbereich (MB) 262080 Messwert nicht auswertbar 262081 Peak ist zu breit 262082 Laser ist ausgeschaltet optoNCDT 1900 Seite 80...
  • Seite 81 Messobjekt Messobjekt Messobjekt 16 % 100 % MB 60 % 100 % MB 60 % 100 % MB -16.00 mm 84.00 mm -60.0 mm 40.00 mm -50.0 mm 50.00 mm 87746 153282 58910 124446 65464 131000 optoNCDT 1900 Seite 81...
  • Seite 82 176875 98232 Abstand nach 98232 Mastern in mm 97576 50 % 100 % 120 MBA‘ 220 MBE‘ Reserve Messbereich Abb. 43 Digitalwerte ohne Nullsetzung bzw. Masterung Abb. 44 Digitalwerte ILD1900-100 nach Masterung mit 200 mm Masterwert optoNCDT 1900 Seite 82...
  • Seite 83 - zu nah am Sensor - außerhalb MBA, oder - zu weit vom Sensor - außerhalb MBE LED State Fehler Fehler wird der Teachvorgang abgebrochen. Messobjekt im Messbereich Schalt- ausgänge Abb. 45 Standardkennlinie (schwarz), umgekehrte, benutzerdefinierte Kennlinie (rot) 1) Mit Stromausgang 3,0 mA. optoNCDT 1900 Seite 83...
  • Seite 84 Wird bei der Rücknahme der Ausgangsskalierung die Select-Taste länger als 10 s oder nicht innerhalb des Zeitfensters gedrückt, wird dies als Fehler über die State-LED angezeigt. Die State LED blinkt dann zwei Sekunden lang rot mit 8 Hz. optoNCDT 1900 Seite 84...
  • Seite 85 Abb. 48 Ablaufdiagramm für die Ausgangsskalierung Messung Pin 10 (weiß-grün) 200 ms t 4 - t 2 = 2 s Schaltausgang 1 5 ... < 10 s t 2 t 3 Abb. 49 Ablaufdiagramm für die Rücknahme der Ausgangsskalierung optoNCDT 1900 Seite 85...
  • Seite 86 Formel [3,8; < 4] MBA-Reserve Strom in mA [4; 20] Messbereich [> 20; 20,2] MBE-Reserve - 4) *|n - m| Messbereich in mm {10/25/50} m, n Teachbereich in mm [0; MB] Abstand in mm [m; n] optoNCDT 1900 Seite 86...
  • Seite 87 [> 5; 5,05] MBE-Reserve Spannung in V [-0,1; < 0] MBA-Reserve *|n - m| [0; 10] Messbereich [> 10; 10,1] MBE-Reserve Messbereich in mm {10/25/50} m, n Teachbereich in mm [0; MB] Abstand in mm [m; n] optoNCDT 1900 Seite 87...
  • Seite 88 (leitend), bei der nachfolgenden Unterschreitung = Hysteresewert Min = Minimum des Hysteresewertes wieder deaktiviert. Analoges gilt für das MBA = Messbereichsanfang Unterschreiten des unteren Grenzwertes (Min). Der Schaltaus- gang 2 reagiert auf eine Messbereichsverletzung, siehe Abb. optoNCDT 1900 Seite 88...
  • Seite 89 - Softwarebefehl Reset an Sensor senden. 7.6.5 Datenausgabe Die Messwertausgabe über die individuellen Kanäle kann in diesem Menüpunkt aktiviert bzw. deaktiviert werden. Die Einstellungen für die Schnittstellen erfolgt im Abschnitt RS422 und Analogausgang, siehe Kap. 7.6.2, siehe Kap. 7.6.3. optoNCDT 1900 Seite 89...
  • Seite 90 Einsetzen der Tastensperre. Aktiv Die Tasten reagieren nicht auf Eingaben, unabhängig von der Benutzerebene. Inaktiv Keine Tastensperre, unabhängig von der Benutzerebene. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes optoNCDT 1900 Seite 90...
  • Seite 91 B. Gummi 1_21 Es öffnet sich der Dialog Mes- Es öffnet sich der Dialog Mes- und betätigen Sie die seinstellungen. seinstellungen. Eingabe mit der Schalt- Klicken Sie die Schaltfläche Klicken Sie die Schaltfläche fläche Speichern. Laden. Favorit. optoNCDT 1900 Seite 91...
  • Seite 92 Es öffnet sich der Dialog Messeinstellungen. Klicken Sie die Schaltfläche Durchsuchen. Klicken Sie die Schaltfläche Exportieren. Es öffnet sich ein Windows-Dialog zur Dateiauswahl. Wählen Sie die gewünschte Datei aus und klicken Sie Schalt- fläche Öffnen. Klicken Sie auf die Schaltfläche Importieren. optoNCDT 1900 Seite 92...
  • Seite 93 Bereich Download ab. Der Dateiname für das nebenstehende Beispiel lautet damit <...\ Downloads\ILD1900_BASICSETTINGS_ME- ASSETTINGS_..JSON> Um zu vermeiden, dass beim Import ein bereits vorhandenes Setup unbeabsichtigt überschrieben wird, erfolgt eine automatische Sicherheits- abfrage, siehe nebenstehende Abbildung. optoNCDT 1900 Seite 93...
  • Seite 94 Tippen Sie das Standard-Passwort „000“ oder ein benutzerdefiniertes Passwort in das Feld Passwort ein und bestätigen Sie die Eingabe mit Login. In die Benutzerebene Bediener wechseln Sie mit einem Klick auf die Schaltfläche Logout. Abb. 55 Wechsel in die Benutzerebene Experte optoNCDT 1900 Seite 94...
  • Seite 95 Legt die Benutzerebene fest, mit der der Sensor nach dem Wiedereinschalten startet. beim Neustart Experte MICRO-EPSILON empfiehlt hier die Auswahl Bediener. Nach erfolgter Konfiguration des Sensors sollte der Passwortschutz aktiviert werden. Bitte notieren Sie sich das Passwort für später. 7.7.7 Sensor zurücksetzen...
  • Seite 96 Ausgabewerten im selben Block ist das 7. Bit im H-Byte 1. In Abhängigkeit von der Messrate, Baudrate und Ausgabe- Datenrate können alle Ausgabedaten in einem Block ausgegeben werden. Ist die Datenausgabe überlastet, wird im Abstandswert ein entsprechender Fehlerwert übermittelt. Datenauswahl und Ausgabereihenfolge ist mit dem Befehl GETOUTINFO_RS422 abzufragen. optoNCDT 1900 Seite 96...
  • Seite 97 Auch während der Kommunikation mit dem Sensor kann dieser ständig Messwerte am RS422-Ausgang liefern. Für den Datenaustausch mit einem PC ist die PCI-BUS-Interfacekarte IF2008/PCIE von MICRO-EPSILON geeignet, die über das ebenfalls optionale Interfacekabel PC1900-x/IF2008 mit dem Sensor verbunden wird. Die IF2008/PCIE kombiniert die drei Bytes des Datenwortes und speichert sie im FIFO.
  • Seite 98 - funktioniert unabhängig vom verwendeten Schnittstellentyp, - zeichnet sich durch gleiche Funktionen für die Kommunikation (Befehle) aus, - bietet ein einheitliches Übertragungsformat für alle Sensoren von MICRO-EPSILON. Für C/C++-Programmierer ist in MEDAQLib eine zusätzliche Header-Datei und eine Library-Datei integriert. Die aktuelle Treiberroutine inklusive Dokumentation finden Sie unter: www.micro-epsilon.de/service/download/...
  • Seite 99 Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemäße Montage, -...
  • Seite 100 - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter https://ec.europa.eu/environment/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an MICRO-EPSILON an die im Impressum unter https://www.micro-epsilon.de/impressum/ angegebene Anschrift zurückgeschickt werden.
  • Seite 101 Kabel PC1900-x/C-Box. D/A Wandlung eines digitalen Messwertes, Ausgabe über Strom- und Spannungsausgang. IF2030/PNET Schnittstellenmodul zur PROFINET-Anbindung bzw. Ethernet-Anbindung eines Micro-Epsilon Sensors IF2030/ENETIP mit RS485 oder RS422-Schnittstelle, passend für Kabel PC1900-x/OE, Hutschienengehäuse, inkl. GSDML-Datei zur Softwareeinbindung in der SPS...
  • Seite 102 IF2008/PCIE Interfacekarte IF2008/PCIE für die synchrone Erfassung von 4 digitalen Sensorsignalen Serie optoNCDT 1900 oder andere und 2 Encoder. In Ver- bindung mit IF2008E können insgesamt 6 digitale Signale, 2 Encoder, 2 analoge Signale und 8 I/O Signale synchron erfasst werden.
  • Seite 103 Anhang | Optionales Zubehör PC1900-x/C-Box Versorgungs- und Ausgangskabel Länge x = 3, 6, 9 oder 15 m, 15-pol. Sub-D Stecker 15-pol. Sub-D Stecker für den Anschluss an die C-Box M12 Gewindebuchse optoNCDT 1900 Seite 103...
  • Seite 104 Lassen Sie die Taste während des schnellen Blinkens los, wird der Sensor auf Werkseinstellungen zurückgesetzt. Halten Sie die Taste insgesamt länger als 15 Sekunden gedrückt, findet kein Rücksetzen auf Werkseinstellungen statt. Wird die Taste Select beim Einschalten (bzw. bei einem Reset) des Sensors gedrückt gehalten, wechselt der Sensor in den Bootloa- der-Modus. optoNCDT 1900 Seite 104...
  • Seite 105 []-Klammern sind zwingend einzugeben, d. h. es darf kein Parameter weggelassen werden. Alternative Eingaben von Parameter- Werten werden durch „|“ getrennt dargestellt, z. B. für „a|b|c“ können die Werte „a“, „b“ oder „c“ gesetzt werden. Parameter-Werte in <>-Klammern sind wählbar aus einem Wertebereich. optoNCDT 1900 Seite 105...
  • Seite 106 Fehlermeldungen auch Warnmeldungen („Wxxx“) ausgegeben werden. Diese sind analog zu den Fehlermeldungen aufge- baut. Bei Warnmeldungen wurde der Befehl ausgeführt. Bei Supportanfragen zum Sensor sind die Antworten auf die Befehle GETINFO und PRINT hilfreich, da sie die Sensoreinstellungen enthalten. optoNCDT 1900 Seite 106...
  • Seite 107 Triggerart Kap. A 3.2.3.3 TRIGGERSOURCE, Triggerquelle Kap. A 3.2.3.4 TRIGGERAT Wirkung des Triggereingangs Kap. A 3.2.3.5 MFILEVEL Pegel für Schalteingang auswählen Kap. A 3.2.3.6 TRIGGERCOUNT Anzahl der auszugebenden Messwerte Kap. A 3.2.3.7 TRIGGERSW Software - Triggerimpuls optoNCDT 1900 Seite 107...
  • Seite 108 SETDEFAULT Werkseinstellungen Analogausgang Kap. A 3.2.6.1 ANALOGRANGE Spannungs- oder Stromausgang Kap. A 3.2.6.2 ANALOGSCALEMODE Analogausgang skalieren Kap. A 3.2.6.3 ANALOGSCALERANGE Skalierungsgrenzen Analogausgang Kap. A 3.2.6.4 ANALOGSCALESOURCE Port für Teachfunktion Tastenfunktion Kap. A 3.2.7.1 KEYLOCK Tastensperre einrichten optoNCDT 1900 Seite 108...
  • Seite 109 Kap. A 3.2.9.3 OUTREDUCECOUNT Reduzierung Messwertausgabe Kap. A 3.2.9.4 OUTHOLD Fehlerbehandlung einstellen Kap. A 3.2.9.5 GETOUTINFO_RS422 Vorgesehene Daten für die RS422 auflisten Kap. A 3.2.9.6 META_OUT_RS422 Mögliche Daten für RS422 Kap. A 3.2.9.7 OUT_RS422 Messwertübertragung mit RS422 optoNCDT 1900 Seite 109...
  • Seite 110 Cursor, der Sensor wartet auf eine Eingabe E<dd> <Msg> Fehlermeldung, die Ausführung wurde abgelehnt W<dd> <Msg> Warnmeldung <ddd> dreistellig <Msg> Meldung Formaterklärung Gruppierung Optionale Parameter <> Platzhalter Alternative Enthält ein Parameter Leerzeichen, sind diese in Anführungszeichen zu setzen. optoNCDT 1900 Seite 110...
  • Seite 111 The name of a user-defined setting. Names must contain at least 2 characters, and can contain a maximum of 31 characters. The following characters are permitted: a-zA-Z0-9_ The names of presets are not allowed, and names may not begin with ‘‘AUTO’’. optoNCDT 1900 Seite 111...
  • Seite 112 001.000 -> A 3.2.1.3 LANGUAGE, Sprache Webinterface LANGUAGE DE | EN Bestimmt die Sprache für das Webinterface. - DE: Sprache auf Deutsch setzen - EN: Sprache auf Englisch setzen Die gewählte Spracheinstellung wird im Webinterface wirksam. optoNCDT 1900 Seite 112...
  • Seite 113 - TRIGGERVALUE: setzt den Triggerwertzähler zurück A 3.2.1.6 ECHO, Umschalten der Befehlsantwort, ASCII-Schnittstelle ECHO ON|OFF Einstellung der Befehlsantwort bei einem ASCII-Befehl: - ON: Befehlsantwort ein, z. B. <Kdo> ok (oder Fehlermeldung) -> - OFF: Befehlsantwort aus, z. B. -> optoNCDT 1900 Seite 113...
  • Seite 114 COMP MEDIAN 9 ERROROUTHOLD 0 TRIGGERSOURCE NONE ERRORLIMITCOMPARETO1 LOWER TRIGGERMODE EDGE ERRORLIMITCOMPARETO2 LOWER TRIGGERLEVEL HIGH ERRORLIMITVALUES1 0.0000 10.0000 TRIGGERAT INPUT ERRORLIMITVALUES2 0.0000 10.0000 TRIGGERCOUNT 1 ERRORHYSTERESIS 0.0000 MASTERSIGNAL SHUTTERMODE MEAS MASTERSIGNAL DIST1 0.000 SHUTTER 100.0 MASTERSOURCE NONE -> optoNCDT 1900 Seite 114...
  • Seite 115 B. Dickenmessung mit 2 Sensoren an transparentem Material. - SLAVE: Sensor ist Slave und erwartet die Synchron-Impulse von einem anderen optoNCDT 1900. - SLAVE_ALT: Sensor ist Slave und erwartet die Synchron-Impulse von einem Master-Sensor. Beide Sensoren messen abwechselnd, z.
  • Seite 116 Es muss dafür das Alte und zweimal das neue Passwort angegeben werden. Stimmen die neuen Passwörter nicht überein, wird eine Fehlermeldung ausgegeben. Das Passwort darf nur Buchstaben von A bis Z ohne Umlaute und Zahlen enthalten. Groß-/Kleinschrei- bung wird unterschieden. Die maximale Länge ist auf 31 Zeichen beschränkt. optoNCDT 1900 Seite 116...
  • Seite 117 - OUTPUT: Triggerung der Messwertausgabe. In die Mittelwertberechnung gehen unmittelbar vor dem Triggerereignis gemessene Werte ein. A 3.2.3.5 MFILEVEL, Eingangspegel Multifunktionseingang MFILEVEL HTL|TTL Auswahl des Schalt- oder Triggerpegels für den Multifunktionseingang. - HTL: Eingang erwartet HTL-Pegel - TTL: Eingang erwartet TTL-Pegel optoNCDT 1900 Seite 117...
  • Seite 118 Triggerimpulse erzeugt. - CLR: Gibt bei Pegeltriggerung (PULSE) keine weiteren Triggerimpulse aus. Bei Flankentriggerung wird eine noch laufende Ausga- be abgebrochen. Die Möglichkeit des Abbruchs ist auch bei Auswahl der Triggerquellen MFI und SyncIO möglich. optoNCDT 1900 Seite 118...
  • Seite 119 Legt die Überwachungsfunktion für die Schaltausgänge fest. - LOWER: Der Messwert wird auf eine Unterschreitung des Grenzwertes überwacht. - UPPER: Der Messwert wird auf eine Überschreitung des Grenzwertes überwacht. - BOTH: Der Messwert wird auf eine Über- und Unterschreitung der Grenzwerte überwacht. optoNCDT 1900 Seite 119...
  • Seite 120 Wertebereich: (-2 ... +2) * Messbereich [mm] A 3.2.4.7 ERROROUTHOLD ERROROUTHOLD <hold period> Angabe der Zeitdauer in ms, die der Schaltausgang bei Grenzwertüberschreitung mindestens aktiv bleiben soll. Die Zeitdauer beginnt mit Überschreiten des Grenzwerts. Wertebereich: 0 ... 1000 [ms]. optoNCDT 1900 Seite 120...
  • Seite 121 Exportieren der Sensor-Einstellungen. - MEASSETTINGS: Es werden nur die Messeinstellungen mit dem Namen <SettingName>übertragen. - BASICSETTINGS: Es werden nur die Geräteeinstellungen übertragen. - MEASSETTINGS_ALL: Es werden alle Messeinstellungen übertragen. - ALL: Es werden alle Geräte- und Messeinstellungen übertragen. optoNCDT 1900 Seite 121...
  • Seite 122 ƒ INITIAL: Liefert den Namen des Setups, das für den nächsten Start des Sensors bestimmt ist. Alternativ antwortet der Sensor mit MEASSETTINGS INITIAL AUTO, wenn dieser Befehl zuvor gesendet wurde. ƒ LIST: Liefert die Namen aller gespeicherten Setups. optoNCDT 1900 Seite 122...
  • Seite 123 - ALL: Löschen der Mess- bzw. Geräteeinstellungen und Laden des Standard-Presets für die Messeinstellungen bzw. der Default- Parameter für die Geräteeinstellungen. - MEASSETTINGS: Löschen der Messeinstellungen und Laden des Standard Presets. - BASICSETTINGS: Löschen der Geräteeinstellungen und Laden der Default-Parameter. optoNCDT 1900 Seite 123...
  • Seite 124 ANALOGSCALESOURCE NONE | MFI | KEY_SELECT Bestimmt den Port, mit dem das Teachen durchgeführt wird. - NONE: Kein Port ausgewählt. - MFI: Schalteingang löst die Teachfunktion aus. - KEY_SELECT: Die Taste Select löst die Teachfunktion aus. optoNCDT 1900 Seite 124...
  • Seite 125 - DISTW: Ausgabe des Peaks mit der größten Fläche - DIST1: Ausgabe des ersten Peaks - DISTL: Ausgabe des letzten Peaks A 3.2.8.3 MEASRATE, Messrate MEASRATE <frequency> Auswahl der Messrate in kHz, Wertebereich 0,25 ... 10 kHz. optoNCDT 1900 Seite 125...
  • Seite 126 ROI, Videosignal, Maskierung des Auswertebereichs ROI <Anfang> <Ende> Setzen des Auswertebereichs für „Region of interest“. Der Wertebereich für Anfang und Ende liegt zwischen 0 und 511. Der Wert „An- fang“ ist kleiner als der Wert „Ende“. optoNCDT 1900 Seite 126...
  • Seite 127 - MEDIAN, MOVING und RECURSIVE: Mittelungsfunktionen - NONE: löscht einen Berechnungsblock A 3.2.8.10 Liste möglicher Signale für das Mastern META_MASTER Listet alle definierten Mastersignale vom Befehl MASTERSIGNAL auf. Diese können mit dem Befehl MASTER verwendet werden. optoNCDT 1900 Seite 127...
  • Seite 128 Wählt den Port aus, mit dem das Mastern durchgeführt wird. - NONE: Kein Port (Hardware) ausgewählt; über einen Befehl ist das Mastern möglich. - MFI: Verwende den Schalteingang, um die Masterung auszulösen. - KEY_SELECT: Verwende die Taste Select, um die Masterung auszulösen. optoNCDT 1900 Seite 128...
  • Seite 129 - NONE: Kein Halten des letzten Messwertes, Ausgabe des Fehlerwertes. - INFINITE: Unendliches Halten des letzten Messwertes. - <n>: Halten des letzten Messwertes über n Messzyklen hinweg; danach wird ein Fehlerwert ausgegeben. n = (1 ... 1024) . optoNCDT 1900 Seite 129...
  • Seite 130 - TIMESTAMP_LO: Zeitstempel (16 Bit lower word) - TIMESTAMP_HI: Zeitstempel (16 Bit upper word) - INTENSITY: Intensität - STATE: Status word - TRIGGEREVENTCOUNTER: Triggerereigniszähler - TRIGGERVALUECOUNTER: Triggerwertzähler - UNLIN: Nichtkalibrierter Abstandswert (Rohwert) - VIDEO: Videosignal (Rohwert) - MEASRATE: Messrate (Frequenz) optoNCDT 1900 Seite 130...
  • Seite 131 E214 Entered command is too long to be processed Das angegebene Kommando mit den Parametern ist zu lang (größer als 255 Bytes). E220 Timeout, command aborted Timeout beim Mastern. E232 Wrong parameter count Zu hohe oder zu kleine Anzahl an Parametern. optoNCDT 1900 Seite 131...
  • Seite 132 Software-Trigger ist nicht aktiv Warnung Beschreibung W320 The measuring output has been adapted automatically. Die Messwertausgabe wurde automatisch angepasst W570 The input has been adapted automatically to a limited range. Die Eingabe wurde automatisch auf einen eingeschränkten Bereich angepasst. optoNCDT 1900 Seite 132...
  • Seite 133 Setup 1 ... Setup 8 Setups enthalten benutzerspezifische Messeinstel- lungen. Im Gegensatz zu den Presets können sie jederzeit geändert werden. Signalqualität Statisch / Ausgewogen / Dynamisch / Die Signalqualität beeinflusst die Mittelung der ohne Mittelung Messwerte. optoNCDT 1900 Seite 133...
  • Seite 134 HTL: Low ≤ 3 V; High ≥ 8V Achten Sie beim Umschalten der Laserleistung auf die Signalintensität. Bestmögliche Ergebnisse erzielen Sie mit einer Signalin- tensität von 25 ... 50 %.. 1) Die Funktion Laserleistung Medium ist erst ab der Firmware 004.004 verfügbar. optoNCDT 1900 Seite 134...
  • Seite 135 Wert Setzen des Auswertebereichs für „Region of interest“, d.h., dass nur die- ser Bereich für die Messwerterfassung verwendet wird. Der Wert für den „Bereichsanfang“ muss kleiner sein als der Wert für das „Bereichsende“. Bereichsende 1 ... 100 % Wert optoNCDT 1900 Seite 135...
  • Seite 136 Der Analogausgang liefert 3 mA bzw. 5,2 / 10,2 V anstatt des Messwerts. Die RS422- Schnittstelle gibt einen Fehlerwert aus. Letzten Wert unendlich halten Analogausgang und RS422-Schnittstelle bleiben auf dem letzten gültigen Wert stehen. Letzen Wert halten 1 ... 1024 Wert optoNCDT 1900 Seite 136...
  • Seite 137 Weist den Sensor an, welche Daten von der Ausgabe ausge- schlossen werden und somit die zu übertragende Datenmenge reduziert wird. Reduzierung gilt für RS422 / Analog Die für die Unterabtastung vorgesehenen Schnittstellen sind mit der Checkbox auszuwählen. optoNCDT 1900 Seite 137...
  • Seite 138 Grenzwert max Wert Die Hysterese bestimmt einen Totbereich um die Schaltpegel NPN / PNP / PushPull / gewählten Grenzwerte. PushPull negiert Mindesthaltezeit 1 ... 1000 ms Wert Hysterese 0 ... 2 x Mess- Wert bereich optoNCDT 1900 Seite 138...
  • Seite 139 über mehrere Kanäle ist nicht möglich. RS422 und Analogausgang sind nicht gleichzeitig möglich. Die Schaltausgänge 1 und 2 können unabhängig von allen anderen Kanälen aktiviert werden. Bei Benutzung des Webinterface wird die Ausgabe via RS422 abgeschaltet. optoNCDT 1900 Seite 139...
  • Seite 140 Aktiviert die gespeicherten Geräteeinstellungen. stellungen Speichern Speichert geänderte Geräteeinstellungen Durchsuchen Mit beiden Schaltflächen laden Sie die Geräteeinstellun- gen von einem PC o. ä. in den ILD1900. Importieren Exportieren Speichert die Geräteeinstellungen auf einem ange- schlossenen PC o. ä. optoNCDT 1900 Seite 140...
  • Seite 141 Bei allen Passwörtern wird die Groß/Kleinschrei- bung beachtet, Zahlen sind erlaubt. Sonderzeichen Neues Passwort Wert sind nicht zugelassen. Die maximale Länge ist auf Passwort ändern 31 Zeichen beschränkt. Neues Passwort wiederholen Wert Schaltfläche löst ein Ändern des Passwortes aus. Passwort ändern optoNCDT 1900 Seite 141...
  • Seite 142 Mit einem Klick auf die Schaltfläche „Übernehmen“ werden die Einstellungen Auswahl erforderlich oder Checkbox wirksam. Nach der Programmierung sind alle Einstellungen in einem Para- metersatz dauerhaft zu speichern, damit sie beim nächsten Einschalten des Wert Angabe eines Wertes erforderlich Sensors wieder zur Verfügung stehen. optoNCDT 1900 Seite 142...
  • Seite 144 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750416-B012123MSC info@micro-epsilon.de · www.micro-epsilon.de Your local contact: www.micro-epsilon.com/contact/worldwide/ MICRO-EPSILON MESSTECHNIK...
