3
ERSTE SCHRITTE
3.4.1.2

Abrufen eines 3D-Bilds

3.4.2 Arbeiten mit Nova 3D
24 B E T R I E B S A N L E I T U N G | Ruler3000
Um genau zu sehen, wo auf dem Objekt die Laserlinie verläuft, verwenden Sie die
Schaltfläche Boost exposure , um den Bereich vorübergehend aufzuhellen. Sie haben
auch die Möglichkeit zu überprüfen, ob der Bereich, den Sie betrachten, innerhalb des
garantierten Sichtfelds liegt, indem Sie auf Guaranteed FOV klicken.
Auf der Registerkarte 3D Image sehen Sie das 3D-Bild, also das Ergebnis der Anwen‐
dung der Lasertriangulation. Klicken Sie auf die Wiedergabeschaltfläche, um die Erfas‐
sung der Profile zu starten. Aus den erfassten Profilen wird ein 3D-Bild erzeugt. Sie
können die Parameterwerte bearbeiten und das Ergebnis direkt in der Bildanzeige
auswerten, bis das Ergebnis zufriedenstellend ist.

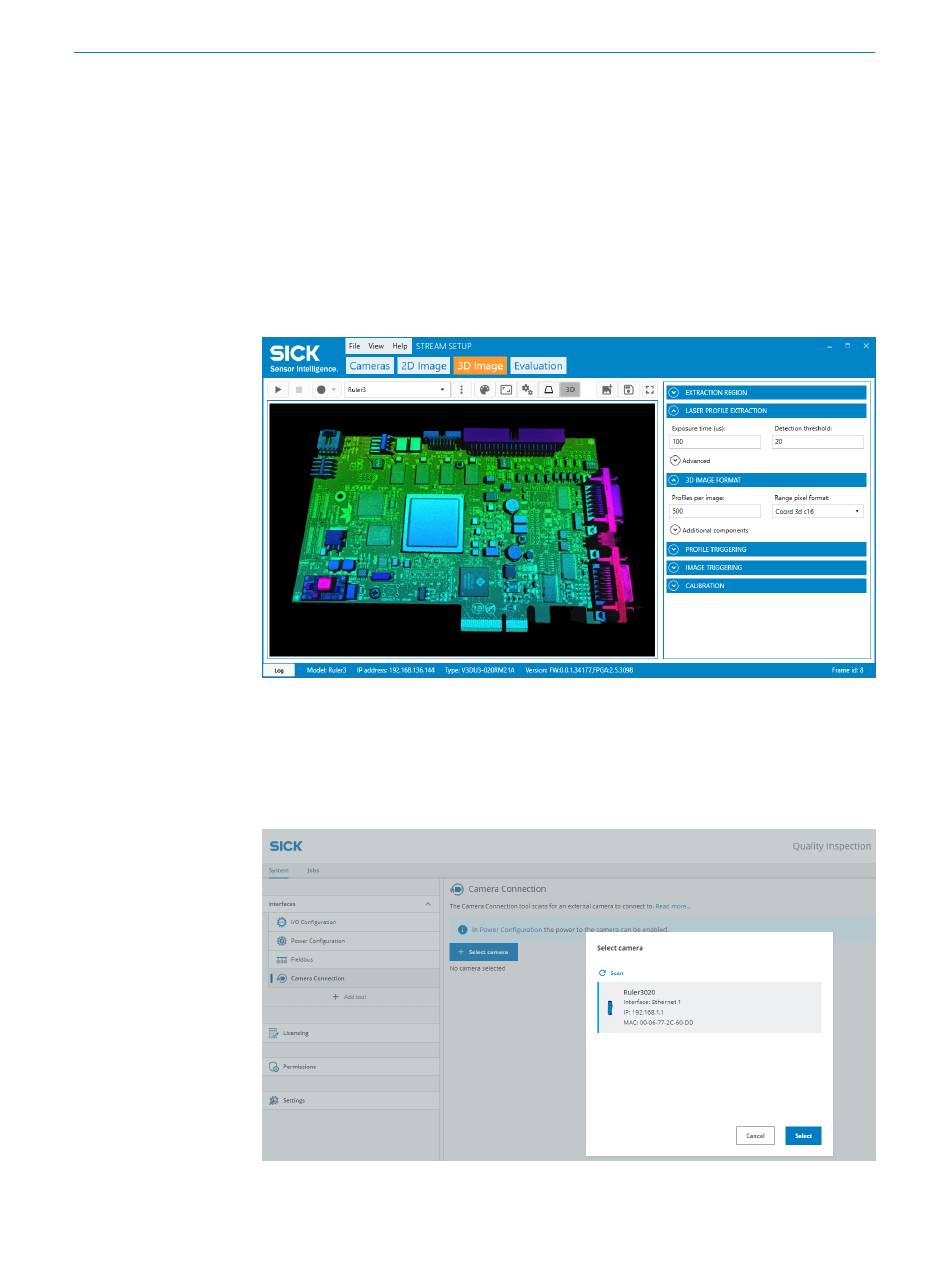

Abbildung 15: Abrufen des 3D-Bilds
Verwenden Sie das Tool Anschluss der Kamera, um verfügbare Kameras zu finden und zu
verbinden. Klicken Sie auf Kamera auswählen, um das Netzwerk zu durchsuchen und die
verfügbaren Geräte anzuzeigen.
Abbildung 16: Anschließen der Kamera
