4
PRODUKTBESCHREIBUNG
4.4

Beschreibung der Hardware

4.4.1

Sensor

4.4.2

Leuchtmelder-Anzeigeelemente

32 B E T R I E B S A N L E I T U N G | Ruler3000
Position Beschreibung
7 Laser-Wellenlänge und Filter
B: 450 nm (blau), Standard-Bandsperrfilter
R: 660 nm (rot), Standard-Bandsperrfilter
8 Laserklasse
M: Laserklasse 2
R: Laserklasse 3R
9 Funktionen
1: Bereich (3D, Remissionsgrad, Streuung) mittlere Geschwindigkeit,
hohe Auflösung
2: Bereich (3D, Remissionsgrad, Streuung) hohe Geschwindigkeit, hohe
Auflösung
10 Scheibenmaterial
1: Glasscheibe
5: PMMA-Scheibe
11 Gehäuse
A: Standard IP65 und IP67
Die Kamera Ruler3000 basiert auf einem einzigartigen CMOS-Sensor von SICK, der
über eine 2D-Pixelmatrix, zeilenparallele AD-Wandler und eine Prozessorarchitektur
verfügt, die eine Bildverarbeitung direkt am Sensor ermöglicht. Die Technologie wird als
ROCC bezeichnet, was für Rapid On-Chip Calculation (schnelle Berechnungen direkt auf
dem Chip) steht. Für technische Details
Ruler3002 / Ruler3004 / Ruler3010
2
1

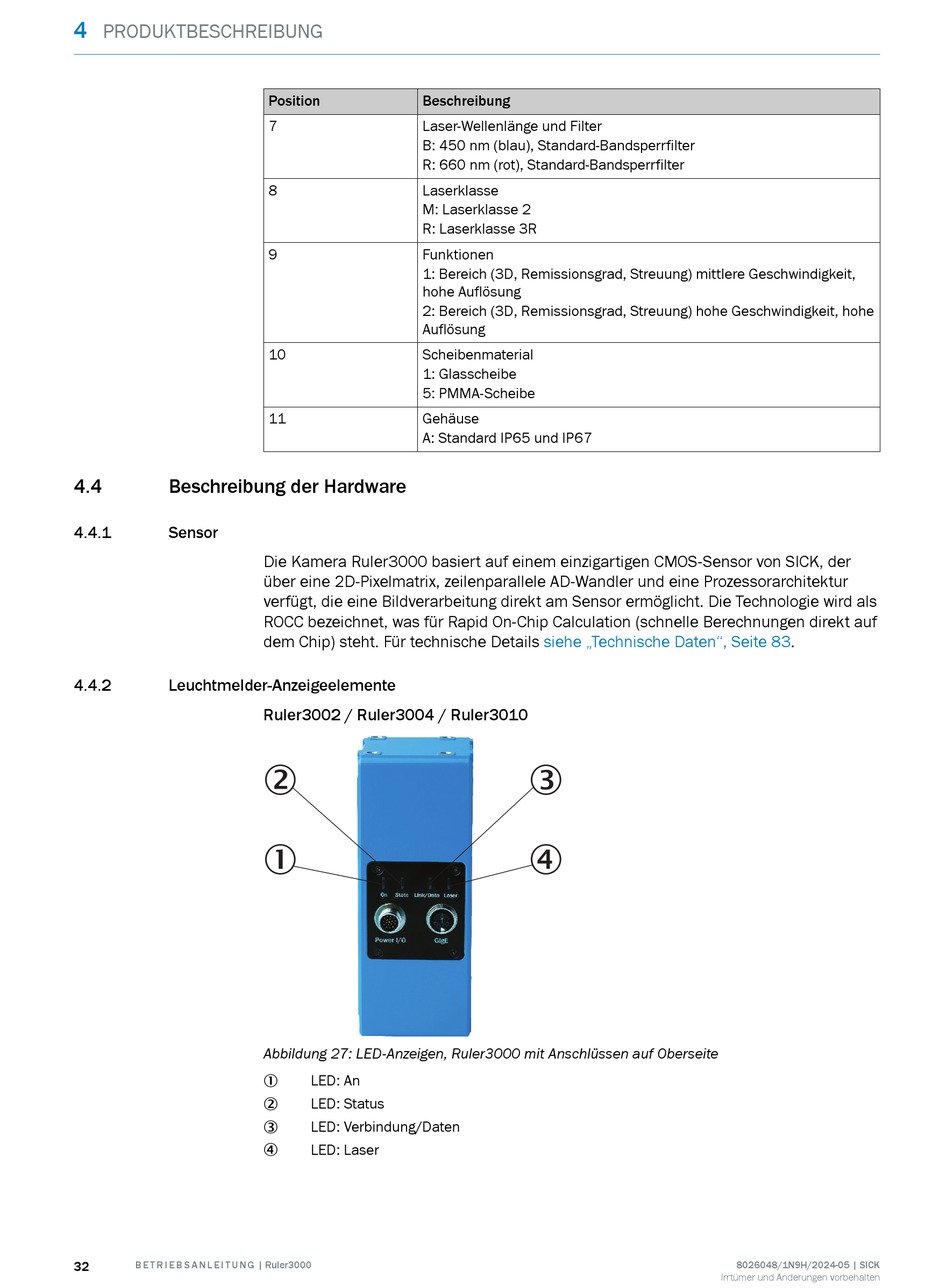

Abbildung 27: LED-Anzeigen, Ruler3000 mit Anschlüssen auf Oberseite
LED: An
1
LED: Status
2
LED: Verbindung/Daten
3
LED: Laser
4
siehe „Technische Daten", Seite
3
4
83.
