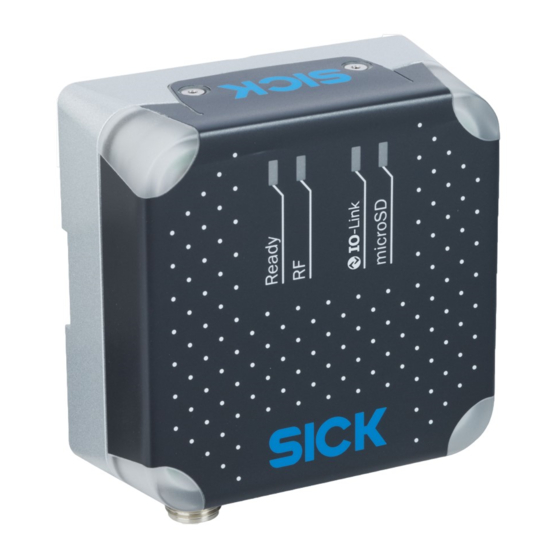

SICK RFU61 IO-Link-Serie Betriebsanleitung

Rfid-schreib-/lesegerät (uhf)
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

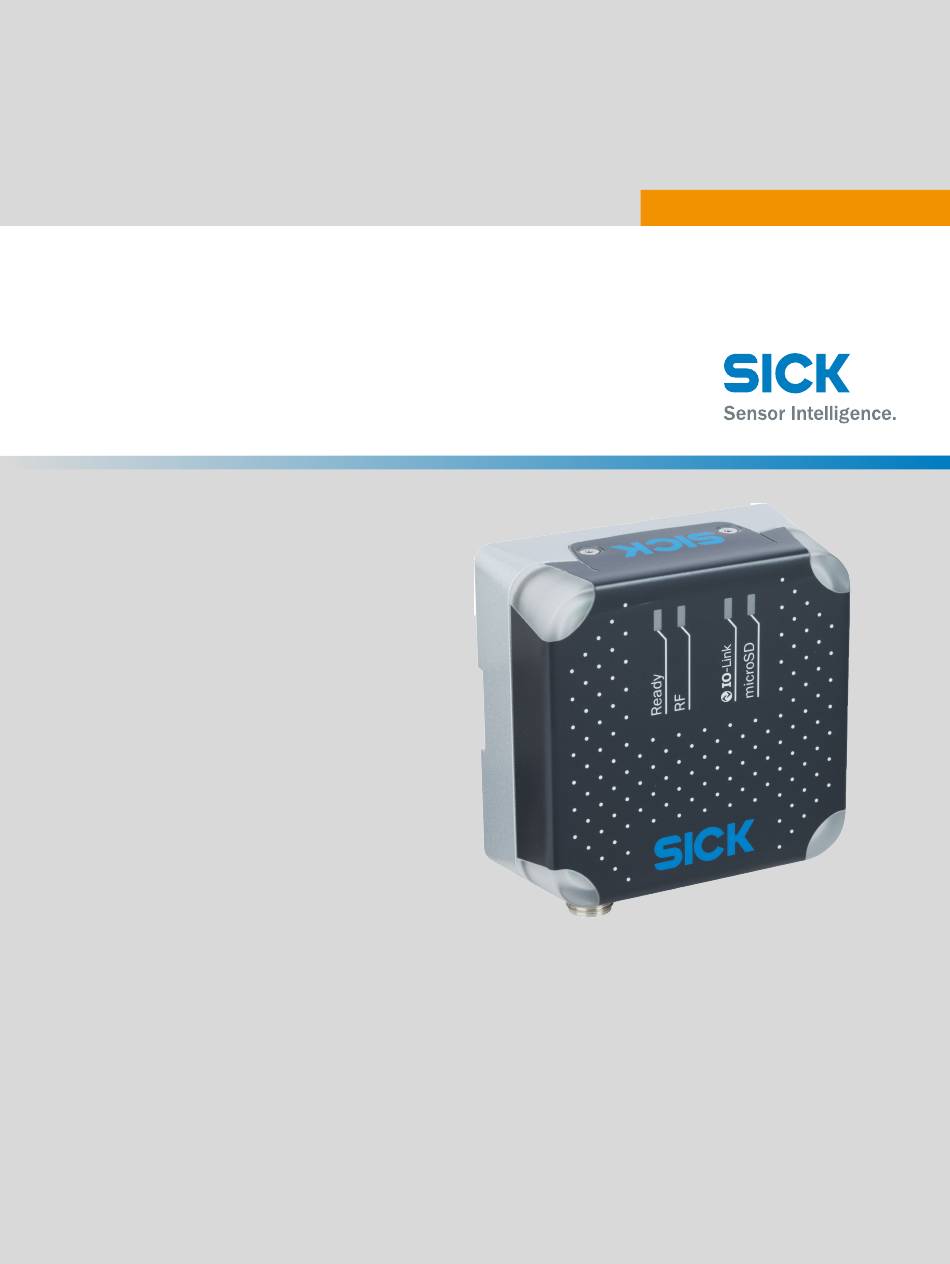

B E T R I E B S A N L E I T U N G
RFU61x IO-Link
RFID-Schreib-/Lesegerät (UHF)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK RFU61 IO-Link-Serie

Inhaltszusammenfassung für SICK RFU61 IO-Link-Serie

  • Seite 1 B E T R I E B S A N L E I T U N G RFU61x IO-Link RFID-Schreib-/Lesegerät (UHF)

  • Seite 2: Hersteller

    Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.

  • Seite 3: Inhaltsverzeichnis

    0 °C....................Inbetriebnahme................. 36 Übersicht über die Inbetriebnahmeschritte..........Bedienung..................38 Bedienmöglichkeiten................Anzeigeelemente..................8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 4 Zubehör....................69 Anhang....................70 14.1 Konformitätserklärungen und Zertifikate..........14.2 Copyright-Vermerke.................. 14.3 Verwendete Abkürzungen................ B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    Bestehende Funkzulassungen und Konformitäten • Ggf. zu beachtende, länderspezifische Betriebsbedingungen für die Geräte 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 6: Symbolerklärung

    … weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird. B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 7: Weiterführende Informationen

    • Publikationen des Zubehörs Ergänzende Software HINWEIS Im SICK Support Portal (supportportal.sick.com, Registrierung erforderlich) finden Sie, neben hilfreichen Service- und Support-Informationen zum Produkt, weitere Detailinfor‐ mationen zu verfügbarem Zubehör und dessen Verwendung. Hier können Sie folgende Programme herunter laden: •...

  • Seite 8: Zu Ihrer Sicherheit

    Technical Information RFU61x Regulatory Compliance Information • Betriebsanleitung Die SICK AG übernimmt keine Haftung für direkte oder indirekte Verluste oder Schä‐ den, die aus der Benutzung des Produkts resultieren. Dies gilt insbesondere für eine andersartige Verwendung des Produkts, die nicht mit dem beabsichtigten Zweck über‐...

  • Seite 9: Bedingungen Für Spezifizierte Schutzart

    Tätigkeit die Abdeckung wieder verschließen. Weitere Gewährleistungsbestimmungen siehe Allgemeine Geschäftsbedingungen der SICK AG z. B. auf dem Lieferschein des Geräts. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...

  • Seite 10: Bestimmungswidrige Verwendung

    Das Gerät darf nicht in explosionsgefährdeten Bereichen oder korrosiven Umge‐ bung sowie unter extremen Umweltbedingungen eingesetzt werden. • Die Verwendung von Zubehör, welches nicht ausdrücklich durch die SICK AG frei‐ gegeben wurde, erfolgt auf eigenes Risiko. WARNUNG Gefahr durch bestimmungswidrige Verwendung! Jede bestimmungswidrige Verwendung kann zu gefährlichen Situationen führen.

  • Seite 11: Anforderungen An Fachkräfte Und Bedienpersonal

    ZU IHRER SICHERHEIT Bei Eingriffen und Änderungen am Gerät oder an der SICK-Software erlischt der Gewährleistungsanspruch gegenüber der SICK AG. Dies gilt insbesondere beim Öffnen des Gehäuses auch im Rahmen von Montage und elektrischer Installation. Anforderungen an Fachkräfte und Bedienpersonal...
  • Seite 12 Weitere Informationen für einen zulassungskonformen Betrieb siehe Technische Infor‐ mation RFU61x Regulatory Compliance Information. B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Produktbeschreibung

    1115779 IP67 S/N: 1620 0001 Power: DC 18 ... 30 V 6 W SICK AG, D-22143 Hamburg Made in Germany Manufactured: May 2021 Abbildung 1: RFU610-107xx: Aufbau des großen Typenschilds der ETSI-Variante (Beispiel), rele‐ vante Daten siehe vorliegendes Gerät Schutzart...
  • Seite 14 7: 1 x Stecker "IO-Link", M12, 4-polig, A- codiert; 1 x Dose "Trigger", M8, 4-polig, codiert B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Produkteigenschaften

    Anschluss 1: IO-Link (Stecker, M12, 4-polig, A-codiert) Anschluss 2: Trigger (Dose, M8, 4-polig, codiert) 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 16 PRODUKTBESCHREIBUNG Blindstopfen Kartensteckplatz für MicroSD-Speicherkarte Anschluss "USB" (Dose, 5-polig, Typ Micro-B). Die Schnittstelle ist nur durch den SICK Service nutzbar. Seitliches Typenschild Haube mit integrierter Antenne 4 x mehrfarbige LED (Status) 4 x mehrfarbige LED (Process Feedback) 2 x Sacklochgewinde M5, 6 mm tief, zur Anbringung der Befestigungslaschen ß...

  • Seite 17: Lieferumfang

    Gerät • Hinweis für den Online-Zugang zur Betriebsanlei‐ tung und weiteren Dokumentationen 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 18 Registrierung im Portal erforderlich Konfigurationssoftware SOPAS ET und Die Software ist erforderlich bei Verwendung des Gerätebeschreibungsdatei (*.sdd-file) für SICK IO-Link-Masters SiLink2 zu Demonstrations‐ RFU61x IO-Link zwecken der Arbeitsweise des Geräts. Anschluss am IO-Link Master: Ein RFU61x IO-Link Für die Konfiguration des Geräts mit SOPAS ET über den IO-Link Master Verfügbar im Internet unter:...

  • Seite 19: Produktmerkmale Und Funktionen (Übersicht)

    (Data Storage) Komfortable Bedie‐ • Gerätekonfiguration zu Demonstrationszwecken der Arbeitsweise nung und Konfigura‐ des Geräts am SICK IO-Link-Master SiLink2 mit Konfigurationssoft‐ tion ware SOPAS ET • Gerätekonfiguration für den operativen Betrieb über die Anlage‐ steuerung (SPS) mithilfe eines IO-Link-Masters. Unter Verwendung der typspezifischen IO-Link-Gerätebeschreibungsdatei (IODD) des...
  • Seite 20 MicroSD-Format aufnimmt. Die Speicherkarte ist optionales Zubehör und nicht im Lieferumfang des Geräts enthal‐ ten. HINWEIS Zur sicheren Funktion der Speicherkarte nur die von SICK freigegebenen Typen verwen‐ den. Die Speicherkarte finden Sie als Zubehör auf der Produktseite unter: •...
  • Seite 21 Anschlüssen. Abbildung 5: Kartensteckplatz 2 x Schraube, Innensechskant M2,5 Steckplatz für MicroSD-Speicherkarte Anschluss "USB", nur durch den SICK Service nutzbar Versorgungsspannung für das Gerät ausschalten. Beide Schrauben der Abdeckung lösen. Abdeckung vorsichtig hochklappen. Speicherkarte lagerichtig soweit in den Kartensteckplatz einführen, bis die Verrie‐...

  • Seite 22: Transport Und Lagerung

    Vor Sonneneinstrahlung schützen. • Mechanische Erschütterungen vermeiden. • Lagertemperatur: siehe „Technische Daten“, Seite B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 23 Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Komponenten und der Verpackung kontrollieren. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 24: Montage

    Personen oder Tiere ° Schutzart • Informationen hierzu siehe „Bedingungen für spezifizierte Schutzart“, Seite 9 B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Montagehinweise Für Umgebungstemperaturbereich Unter 0 °C

    Die Schrauben dienen der Befestigung des Geräts an einer anwenderseitig gestellten Montagevorrichtung. Die erforderliche Schraubenlänge ist abhängig vom Befestigungsuntergrund (Wandstärke der Halterung). Bei Verwendung einer optionalen SICK-Halterung sind die entsprechenden Schrau‐ ben für die Befestigung des Geräts an der Halterung im Lieferumgang enthalten. WICHTIG Mögliche Beschädigung des Geräts...

  • Seite 26: Montagevorrichtung

    Das Gerät lässt sich mit weiteren optionalen SICK-Halterungen, einer Kombination von SICK-Halterungen und Elementen oder einer kundenspezifischen Halterung montieren. SICK bietet bereits vorgefertigte Halterungen an, die optimal für die Montage des Geräts in verschiedensten Applikationen geeignet sind. Siehe Produktseite unter: •...

  • Seite 27: Gerät Montieren

    Gerät den Transponder nicht lesen oder beschreiben. Abbildung 7: Optimale Ausrichtung des UHF-Transponders für gute Beschreib- und Lesbarkeit 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...

  • Seite 28: Externe Komponenten Montieren

    Unterlage für die Montage der Halterung des Geräts vorbereiten, siehe „Montage vorbereiten“, Seite Empfehlung: Je nach Anwendung eine der optionalen SICK-Halterungen verwen‐ den. Bei Bedarf auch in Kombination mit weiteren Halterungen An der vorgesehenen Lesestelle ein Objekt mit Transponder in den Arbeitsbereich des Geräts stellen (keine Förderbewegung).

  • Seite 29: Elektrische Installation

    Power Supply Controller Device Abbildung 9: Beispiel: Entstehung von Potenzialausgleichsströmen im Geräteverbund Anlagensteuerung 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 30 Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert. Dadurch fließen keine Ausgleichsströme mehr über die Leitungen und Metallgehäuse. B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 Versorgungsspannung für das Gerät erst einschalten nach: Abschluss der Anschlussarbeiten ° Sorgfältiger Prüfung der Verdrahtungsarbeiten ° 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 32 ■ Vorkonfektionierte Leitungen HINWEIS Vorkonfektionierte Leitungen finden Sie im Internet unter: • www.sick.com/RFU61x B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Pinbelegungen Der Elektrischen Anschlüsse

    Der Digitaleingang "Sensor 1" kann zum Starten und Beenden des Lesetakts durch einen externen Trigger-Sensor verwendet werden. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...

  • Seite 34: Hinweise Zur Elektroinstallation Im Umgebungstemperaturbereich Unter 0 °C

    Die Anschlussleitungen fixieren. • Die seitliche Abdeckung des Kartensteckplatzes ist am Gerät festgeschraubt. B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Verhalten Des Geräts Nach Dem Einschalten

    Mit integrierten Temperatursensoren misst das Gerät nach Anlegen der Versorgungs‐ spannung seine Innentemperatur. Dies führt das Gerät beim Booten aus. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...

  • Seite 36: Inbetriebnahme

    SiLink2 Master RFU61x IO-Link Transponder IO-Link-Master SiLink2 (Artikelnr. 1061790) Transponder, z. B. Artikelnr. 6052186 Voraussetzungen: • IO-Link-Master SICK SiLink2 mit Steckernetzteil und beiliegender USB-Leitung • IO-Link-Gerät (RFU610-107xx) • IO-Link-Leitung (Stecker/Dose) • Computer (Windows) mit installierter Konfigurationssoftware SOPAS ET Für das Ausführen einiger Funktionen (z. B. Parameter ändern) ist die Anmeldung am Gerät erforderlich (Menü...

  • Seite 37: Integration Und Inbetriebnahme Des Geräts Im Feldbussystem

    RFU61x IO-Link SIG200 (IO-Link Master) Transponder, z. B. Artikelnr. 6052186 Voraussetzungen: • IO-Link-Master, z. B. SICK SIG200, über Feldbus mit der SPS verbunden • Gängiges SPS-Konfigurationstool, ggf. Funktionsbaustein für das Gerät installiert • Typspezifische IODD des Geräts (RFU610-107xx) zur Übernahme in die SPS Vorgehensweise Gerät (RFU61x IO-Link) über IO-Link an den spannungsfreien IO-Link-Master...

  • Seite 38: Bedienung

    Datenübertragung auf der IO-Link-Schnittstelle: IO-Link Grün Kommunikation zwischen IO-Link Master und IO-Link Device besteht. Speicherkarte: B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 39: Bedienung Über Io-Link

    Tabelle 12: Eigenschaften der IO-Link-Schnittstelle IO-Link Spezifikation V 1.1 Minimale Zykluszeit 6 ms Übertragungsgeschwindigkeit COM3 (230,4 kBaud) 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 40 Hardware-Konfiguration. Zur komfortablen Einbindung des IO-Link-Sensors in das Steuerungsprogramm stellt SICK zusätzlich Funktionsbausteine für viele Steuerungssysteme bereit. Diese Funkti‐ onsbausteine erleichtern u. a. das Lesen und Schreiben der einzelnen Sensorparame‐ ter. Die Bausteine unterstützen auch die Interpretation des vom IO-Link-Sensor geliefer‐...

  • Seite 41: Übersicht

    HINWEIS Voraussetzung ist die Einstellung des Modus durch Index 0x78 mit Read EPC Mode (Wert 0), Default. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...
  • Seite 42 RSSI Signalpegel des Transponders [dBm] Power Verwendete Sendeleistung [dBm] Length Länge der gelesenen EPC-Daten B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 43 "Request Executed" Bit sowie die Adressierung werden dabei im PDI nach Abschluss der Operation gespiegelt. Im Read/Write Modus kann das Gerät getriggert werden. Um eine Operation auszuführen, muss eine „Trigger- Source“ (Index 0x136) ausgewählt werden, siehe „SICK Geräte-spezifisch“, Seite 48, Abschnitt "Trigger". HINWEIS Wenn größere Daten des Transponders zu lesen oder schreiben sind, sollte die Anfrage auf mehrere Zyklen/Anfra‐...
  • Seite 44 Tabelle 16: EPC structure of transponder memory Byte Data 4-37 EPC0 - 33 B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 (siehe „Error codes“, Seite Tag Present 0 / 1 0: kein Tag erkannt 1: Tag erkannt 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 46 011: User Memory lesen 100: Reserved schreiben 101: EPC schreiben 110: Lock/Kill 111: User Memory schreiben B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 47: Servicedaten

    1 Bit true = Locked false = Unlocked 16 (0x10) Vendor Name String 64 Byte ro SICK AG The vendor name that is assigned to a Vendor 17 (0x11) Vendor Text String 64 Byte ro SICK Additional information about the vendor.
  • Seite 48 Restore Factory Settings All device parameters are reset to their default values. Locate Device ro = read only, wo = write only, rw = read/write 8.3.2.2 SICK Geräte-spezifisch Tabelle 23: SICK device specific Index dec Name Format Length Access Default Value / Range...
  • Seite 49 „Prozessdaten“, Seite 40. Es wird empfohlen sich auf einen Modus pro Lesestelle festzulegen. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 50: Firmware-Update

    8.3.2.3 Firmware-Update Ein Firmware Update kann mithilfe einer SD-Karte durchgeführt werden. Eine kompatible SD-Karte ist als Zubehör auf sick.com erhältlich. Auf der SD-Karte sollten vor dem Aufspielen der Update-Daten keine weiteren Daten gespeichert sein. Firmware-Paket auf supportportal.sick.com herunter laden. SD-Karte in den Computer stecken.
  • Seite 51 Transpondersignals am Empfänger. Liegt diese unterhalb der eingestellten Untergrenze / „Lower Threshold“ (Index 0x19A; Subindex 0x02) wird der Transponder nicht ausgegeben. 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...
  • Seite 52 Transponder im Erfassungsbereich des Schreib-Lesegeräts werden erneut ausgegeben. Im Read EPC Mode nicht möglich B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 53 Transponder, deren Dateninhalt nicht verändert werden soll, beschrieben werden. Die „Tag Select Logic“ legt den Zusammenhang bei der Definition mehrerer Select-Masken fest: 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link...
  • Seite 54 (0x1A6) word Device Kill Password String 8 Byte 000000 Device Kill Password (0x1A7) B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 55 1 = VDA coding scheme is used 2 = IATA coding scheme is used 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 56 Bit 1 (Trigger): 1 Bit 2/3/4 (Operation Code): 101 Bit 5/6/7 (Unused): 000 B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 57 Bit 5 (Error flag): 0 Bit 6 (Tag present): 1 Bit 7 (Device status): 1 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 58 Bit 5/6/7 (Unused): 000 0x00 Offset: 0 Byte 0x1C 0x22 Length: 28 Byte B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 59 0xDC RSSI 0x0D Power 6 … 15 0x11 … 0x11 Data PDO absenden: 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...
  • Seite 60 Commands not allowed at the time (e.g. outside temperature too low) 0x2015 E Power amplifier temperature threshold exceeded B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 61: Speicherbereiche

    Kill & Access Passwör‐ Kill password Access password Speichergröße ist abhängig vom Transponder-IC 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 62: Instandhaltung

    Schmutz sind. Zur Reinigung ein trockenes Tuch oder einen Industriestaubsauger verwenden. Verwenden Sie keine Reinigungsmittel! B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 63: Störungsbehebung

    Seite 10.3 Reparatur Reparaturen am Gerät dürfen nur von ausgebildetem und autorisiertem Personal der SICK AG durchgeführt werden. Bei Eingriffen und Änderungen am Gerät durch den Kunden erlischt der Gewährleistungsanspruch gegenüber der SICK AG. 10.4 Rücksendung Geräte nur in Rücksprache mit dem SICK-Service einsenden.

  • Seite 64: Gerät Ersetzen

    Anschlussleitung eines ggf. vorhandenen externen Trigger-Sensors entfernen. Gerät lösen. Von der Halterung entfernen. B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 65: Außerbetriebnahme

    Die geltenden nationalen Umweltschutzvorschriften immer beachten. ■ Die Wertstoffe sortenrein trennen und dem Recycling zuführen. ■ 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 66: Technische Daten

    IO-Link Gerätenummer ioddfinder.io-link.com, unter RFU610 IO-Link Protokoll IO-Link V1.1 nach Norm IEC 61131-9 B E T R I E B S A N L E I T U N G | RFU61x IO-Link 8026853/1HLX/2022-09-30 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 67: Mechanik Und Elektrik

    Anzeigefunktion mit vordefinierter Farbzuweisung einstellbar. Konfiguration • Mit Konfigurationssoftware SOPAS ET über IO-Link-Master (z. B. SICK SiLink2 Master) • Mit Feldbus-Controller (SPS) und zusätzlicher Unterstützung durch SICK-Funktionsbausteine Liegt dem Gerät bei der Auslieferung gedruckt bei. Serielle bidirektionale Punkt-zu-Punkt-Verbindung zur Signalübertragung und Energieversorgung.

  • Seite 68: Umgebungsdaten

    Ca. 313 g Abmessungen (L x B x H) 92 mm x 80 mm x 38 mm  Dose, 5-polig, Typ Micro-B, hinter seitlicher Abdeckung. Die Schnittstelle ist nur durch den SICK Service nutzbar. Bei voller Sendeleistung. Dauerbetrieb bei Betriebsumgebungstemperatur +50 °C.

  • Seite 69: Zubehör

    Zubehör HINWEIS Zubehör und ggf. Montageinformationen finden Sie im Internet unter: • www.sick.com/RFU61x 8026853/1HLX/2022-09-30 | SICK B E T R I E B S A N L E I T U N G | RFU61x IO-Link Irrtümer und Änderungen vorbehalten...

  • Seite 70: Anhang

    Copyright-Vermerke Open-Source-Programme SICK verwendet im Gerät Open Source Software, die von den Rechteinhabern unter anderem der freien Lizenzen GNU General Public Licence (GLP Version2, GPL Version3) und GNU Lesser General Public Licence (LGPL), MIT Lizenz, zLib Lizenz und von der BSD Lizenz abgeleiteten Lizenzen lizenziert werden.
  • Seite 71 Radio Frequency Ultra high frequency Secure Digital SOPAS ET SICK Open Portal for Application and Systems Engeneering Tool. SICK-Soft‐ ware für Computer (Windows) zur Konfiguration des Geräts. SOPAS Device Description (Gerätebeschreibungsdatei, Treiber für SICK-Soft‐ ware SOPAS ET) Speicherprogrammierbare Steuerung Tag Identifier (Transponder Identification Number.
  • Seite 72 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
