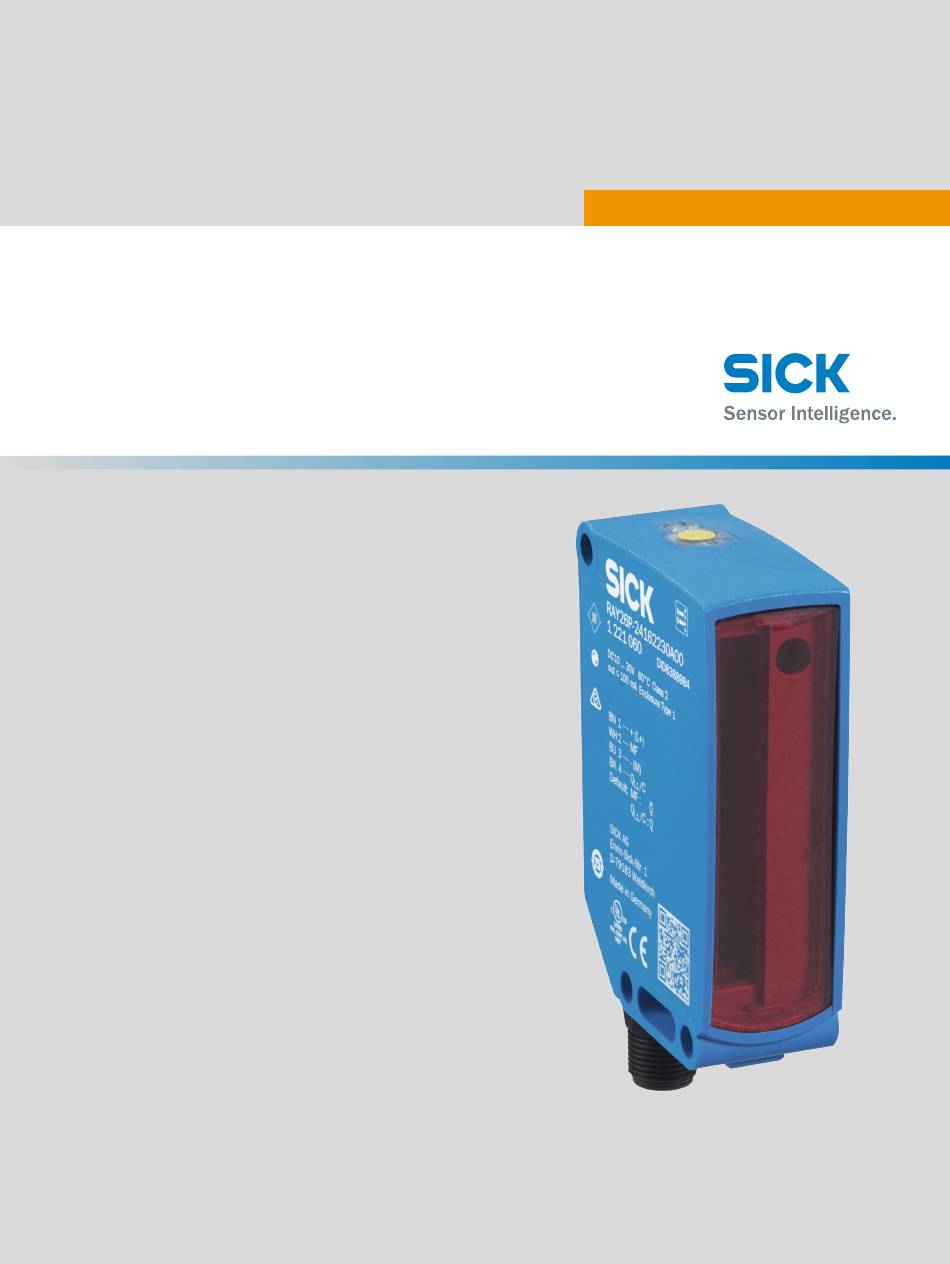

- Seite 19 B E T R I E B S A N L E I T U N G RAY26 MultiTask-Sensoren...
- Seite 20 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
- Seite 21 Betriebs- und Statusanzeigen............22 Montage....................23 Elektrische Installation..............23 Inbetriebnahme................. 25 19.1 Ausrichtung....................19.2 Die Einsatzbedingungen prüfen............... 19.3 Förderbandausblendung................Prozessdatenstruktur................ 32 Störungsbehebung................32 Demontage und Entsorgung............33 Wartung....................33 Technische Daten................34 24.1 Maßzeichnung................... 8022178.19RH 08.01.2021 | SICK Subject to change without notice...
-
Seite 22: Allgemeine Sicherheitshinweise
Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 Bestimmungsgemäße Verwendung Die RAY26 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐... -
Seite 23: Montage
MONTAGE Montage Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zube‐ hör-Programm). Sensor und Reflektor zueinander ausrichten. Beachten Sie das maximal zulässige Anzugsdrehmoment von 0.65Nm. HINWEIS RAY26P-XXXXX1 (MDO ≥ 1 MM), RAY26P-XXXXX3 (MDO ≥ 3 MM): Empfohlene Installationsposition: zwischen Förderbändern oder Förderrollen... - Seite 24 Default: Q 1 = BN 1 = BN 2 = WH 2 = WH 3 = BU 3 = BU 4 = BK 4 = BK 0,14 mm 0,14 mm AWG26 AWG26 8022178.19RH 08.01.2021 | SICK Subject to change without notice...
-
Seite 25: Inbetriebnahme
Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) Tabelle 12: Alarm + (L+) + (L+) Alarm (≤ 100 mA) Alarm Alarm ‒ (M) ‒ (M) Inbetriebnahme 19.1 Ausrichtung 8022178.19RH 08.01.2021 | SICK Subject to change without notice... - Seite 26 INBETRIEBNAHME Abbildung 16: Ausrichtung HINWEIS Empfehlung: Die Anpassung der Höhe (1) muss von der Anpassung des Winkels (2) getrennt sein. Abbildung 18: (2) Abbildung 17: (1) 8022178.19RH 08.01.2021 | SICK Subject to change without notice...
- Seite 27 2 RAY26P-xxxxxA b) Nehmen Sie eine Metallplatte und positionieren Sie sie vor dem Reflektor. Drehen Sie den Sensor ein wenig nach oben. Das Lichtband befindet sich ca. 20 mm über dem Förderband. 8022178.19RH 08.01.2021 | SICK Subject to change without notice...
- Seite 28 Förderband trifft (siehe Lichtband auf der Metallplatte). Befestigen Sie dann das Gehäuse am Halter. Das Lichtband darf nicht weiter in Richtung Förderband bewegt werden. d) Entfernen Sie die Metallplatte vom Lichtband und lernen Sie den RAY26 ein. Im Anschluss ist der Sensor betriebsbereit. HINWEIS Tipp: Kontrolle der Einstellung: Schalten Sie das Förderband ein.
-
Seite 29: Die Einsatzbedingungen Prüfen
MDO ≥ 10 mm, ≥ 15 mm, ≥ 20 mm, ≥ 25 mm, ≥ 30 mm; wählbar über IO-Link Tabelle 14: Schaltabstände auf Reflektoren Abstand in m Schaltabstand Abstand in m Abbildung 21: RAY26P-xxxxx3 Schaltabstand Abbildung 20: RAY26P-xxxxx1 PL80A PL80A PL81 PL40A PL100 PL30A P250F 8022178.19RH 08.01.2021 | SICK Subject to change without notice... -
Seite 30: Förderbandausblendung
Abstand in m Schaltabstand Schaltabstand Abbildung 22: RAY26P-xxxxx5 Abbildung 23: RAY26P-xxxxx9, RAY26P- xxxxxA PL80A PL80A PL81 PL81 PL100 PL100 Kleinstes detektierbares Objekt (MDO) Einstellung des Schaltabstands: 1...3 sec. 19.3 Förderbandausblendung Förderbandausblendung (manuell) RAY26P-xxxxx3 8022178.19RH 08.01.2021 | SICK Subject to change without notice... - Seite 31 Nach der Ausblendung muss ein Objekt eine Höhe von ca. 8 mm aufweisen, damit es vom RAY26P-xxxxx5 (MDO: 5 mm) erkannt werden kann. Um den ausgeblende‐ ten Bereich zu löschen, muss der RAY26 erneut eingelernt werden, ohne dass sich das Objekt A im Lichtband befindet. Im Anschluss steht der gesamte Bereich wieder zur Detektion zur Verfügung.
-
Seite 32: Prozessdatenstruktur
Abbildung 24: A = Level 1 Abbildung 25: A = Level 2 Abbildung 26: A = Level 3 Abbildung 27: A = Level 4 Förderband HINWEIS Entsprechende Videos finden Sie auf der Reflex-Array-Produktseite www.sick.com/ reflex-array unter „Videos“. Prozessdatenstruktur RAY26P-xxxxxxxx IO-Link V1.1... -
Seite 33: Demontage Und Entsorgung
Schaltabstand prüfen / Aus‐ Reflektor ist zu groß / Licht‐ richtung prüfen / Reflektor strahl ist nicht vollständig von SICK wird empfohlen / auf Reflektor ausgerichtet / Reinigung der optischen Flä‐ Reflektor ist nicht geeignet / chen (Sensor und Reflektor) Frontscheibe und/oder Reflek‐... -
Seite 34: Technische Daten
B = Ein- und Ausgänge verpolsicher C = Störimpulsunterdrückung D = Ausgänge überstrom- und kurzschlussfest Kondensation auf der Frontscheibe des Sensors und auf dem Reflektor vermeiden. Zulässige Temperaturänderung nach dem Teach-in: ±20 K 8022178.19RH 08.01.2021 | SICK Subject to change without notice... -
Seite 35: Maßzeichnung
RAY26P-xxxxx3, RAY26P-xxxxx5, RAY26P- RAY26P-xxxxx3, RAY26P-xxxxx5, RAY26P- xxxxx9, RAY26P-xxxxxA xxxxx9, RAY26P-xxxxxA 48,1 24,6 Ø 5,2 63,9 19,7 44,2 10,8 38,9 53,3 Abbildung 30: RAY26P-xxxxx1 Mitte Optikachse Befestigungsbohrung Ø 5,2 mm Anschluss Anzeige- und Einstellelemente 8022178.19RH 08.01.2021 | SICK Subject to change without notice... - Seite 53 M A N U A L D E I N S T R U Ç Õ E S RAY26 Sensores MultiTask...
- Seite 70 I S T R U Z I O N I P E R L ’ U S O RAY26 Sensori MultiTask...
- Seite 104 操 作 指 南 RAY26 多任务传感器...
- Seite 121 取 扱 説 明 書 RAY26 マルチタスクセンサ...
