3.4.2.1

Abrufen eines 2D-Bilds

8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
Wenn sich die Kamera, zu der Sie eine Verbindung herstellen möchten, nicht im glei‐
chen Subnetz wie die Netzwerkkarte befindet, müssen Sie die Kamera auf das gleiche
Subnetz umkonfigurieren, bevor Sie eine Verbindung herstellen können.

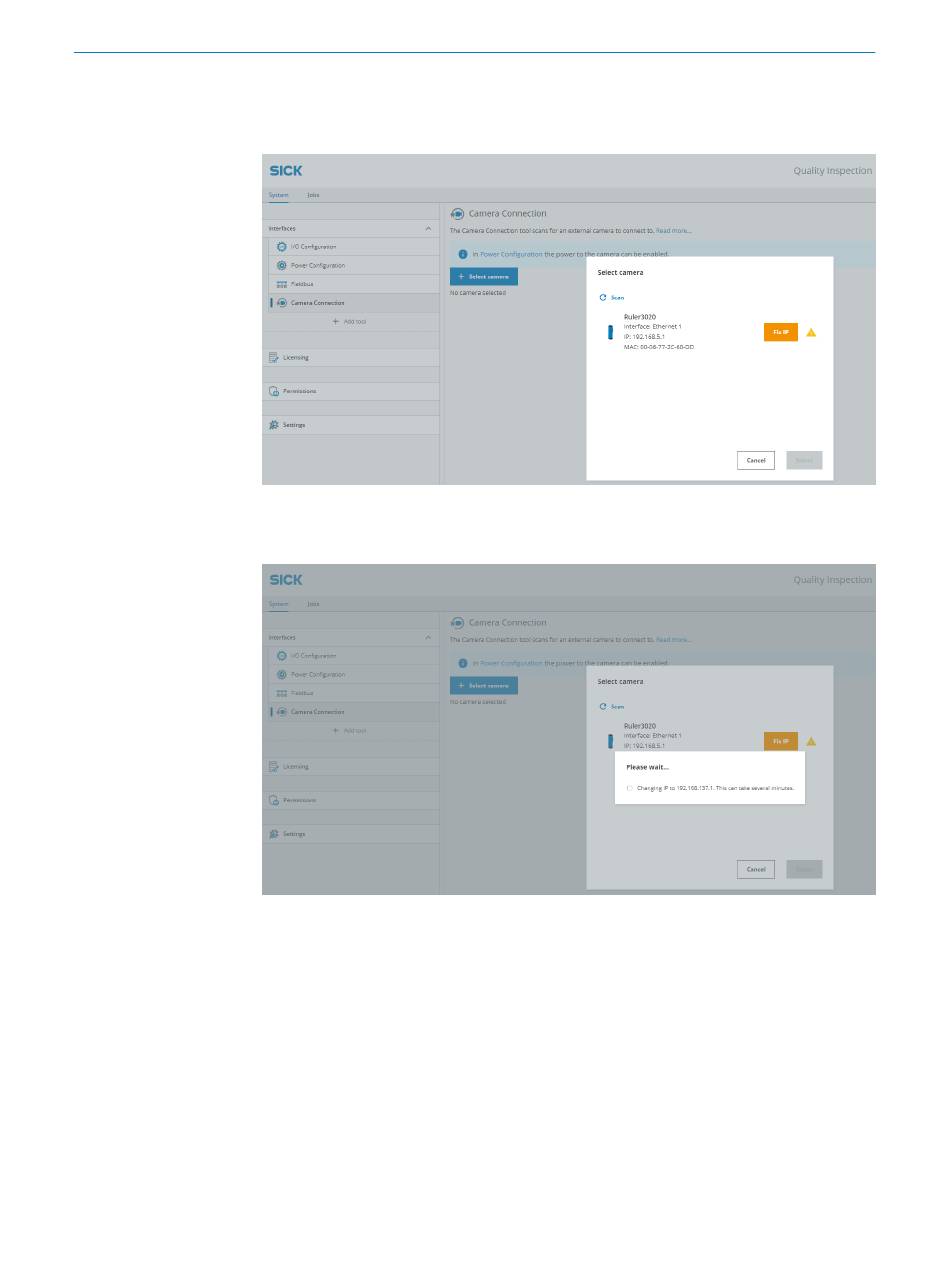

Abbildung 17: Kamera in anderem Subnetz
Klicken Sie auf Feste IP, um automatisch eine gültige IP-Adresse zuzuweisen.
Abbildung 18: IP-Adresse automatisch konfigurieren
Öffnen Sie die Kategorie Erfassung, um die 2D-Bilddaten zu erfassen und anzuzeigen.
Klicken Sie auf die Wiedergabeschaltfläche, um das 2D-Bild und die Laserlinie anzuzei‐
gen. Ein 2D-Bild ist das, was die Kamera sieht, wenn sie als normale Kamera verwen‐
det wird. Sie können Parameterwerte in Bezug auf die Bilderfassung bearbeiten und
das Ergebnis direkt in der Bildanzeige auswerten, bis das Ergebnis zufriedenstellend ist.
