3
ERSTE SCHRITTE
3.2.2
Anschließen der Kamera bei Verwendung von Nova 3D
18
B E T R I E B S A N L E I T U N G | Ruler3000
Ruler3000
6
Encoder
Photoelectric
7
sensor

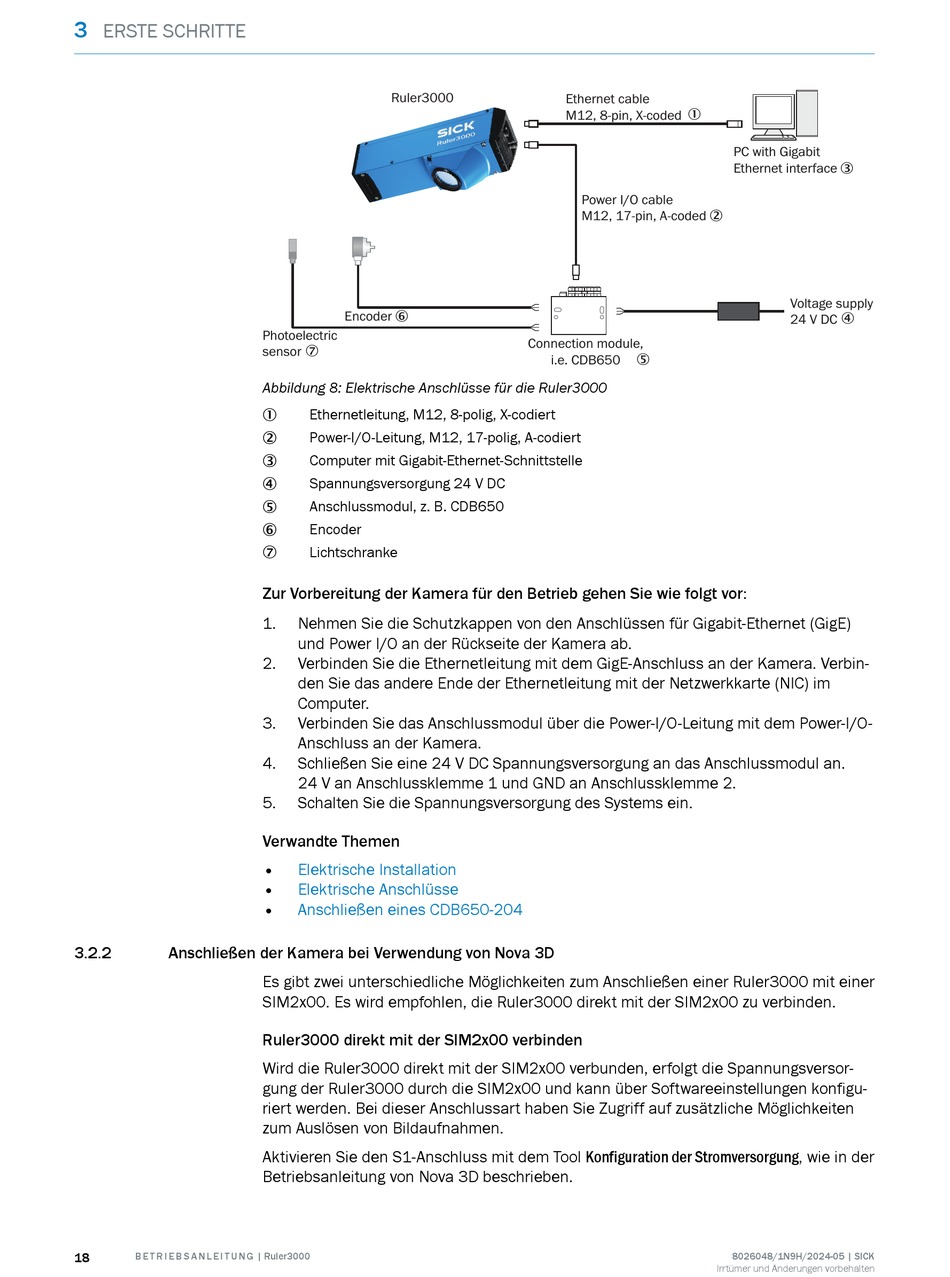

Abbildung 8: Elektrische Anschlüsse für die Ruler3000
Ethernetleitung, M12, 8-polig, X-codiert
1
Power-I/O-Leitung, M12, 17-polig, A-codiert
2
Computer mit Gigabit-Ethernet-Schnittstelle
3
Spannungsversorgung 24 V DC
4
Anschlussmodul, z. B. CDB650
5
Encoder
6
Lichtschranke
7
Zur Vorbereitung der Kamera für den Betrieb gehen Sie wie folgt vor:
1.
Nehmen Sie die Schutzkappen von den Anschlüssen für Gigabit-Ethernet (GigE)
und Power I/O an der Rückseite der Kamera ab.
2.
Verbinden Sie die Ethernetleitung mit dem GigE-Anschluss an der Kamera. Verbin‐
den Sie das andere Ende der Ethernetleitung mit der Netzwerkkarte (NIC) im
Computer.
3.
Verbinden Sie das Anschlussmodul über die Power-I/O-Leitung mit dem Power-I/O-
Anschluss an der Kamera.
4.
Schließen Sie eine 24 V DC Spannungsversorgung an das Anschlussmodul an.
24 V an Anschlussklemme 1 und GND an Anschlussklemme 2.
5.
Schalten Sie die Spannungsversorgung des Systems ein.
Verwandte Themen
Elektrische Installation
Elektrische Anschlüsse
Anschließen eines CDB650-204
Es gibt zwei unterschiedliche Möglichkeiten zum Anschließen einer Ruler3000 mit einer
SIM2x00. Es wird empfohlen, die Ruler3000 direkt mit der SIM2x00 zu verbinden.
Ruler3000 direkt mit der SIM2x00 verbinden
Wird die Ruler3000 direkt mit der SIM2x00 verbunden, erfolgt die Spannungsversor‐
gung der Ruler3000 durch die SIM2x00 und kann über Softwareeinstellungen konfigu‐
riert werden. Bei dieser Anschlussart haben Sie Zugriff auf zusätzliche Möglichkeiten
zum Auslösen von Bildaufnahmen.
Aktivieren Sie den S1-Anschluss mit dem Tool Konfiguration der Stromversorgung, wie in der
Betriebsanleitung von Nova 3D beschrieben.
Ethernet cable
1
M12, 8-pin, X-coded
Power I/O cable
M12, 17-pin, A-coded
Connection module,
5
i.e. CDB650
PC with Gigabit
3
Ethernet interface
2
Voltage supply
4
24 V DC
8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
