Parametrieren von Ruler3000

8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
Stream Setup
Stream Setup ist eine Computersoftware für 3D-Streaming-Kameras. Der Zweck dieser
Software ist es, schnell und einfach erste Bilder mit der Kamera aufzunehmen. Verwen‐
den Sie Stream Setup, um die Kameraparameter zu konfigurieren und die Messergeb‐
nisse zu evaluieren.
Die aktuelle Version der Stream Setup-Software kann vom SICK Support Portal herunter‐
geladen werden.
1.
2.
3.
Die ZIP-Datei enthält die Stream Setup-Anwendung für die Konfigurations- und Betriebs‐
vorgänge. Zum Starten der Installation klicken Sie auf StreamSetupInstaller.exe.
Befolgen Sie die Anweisungen des Installationsassistenten, um Stream Setup zu installie‐
ren.

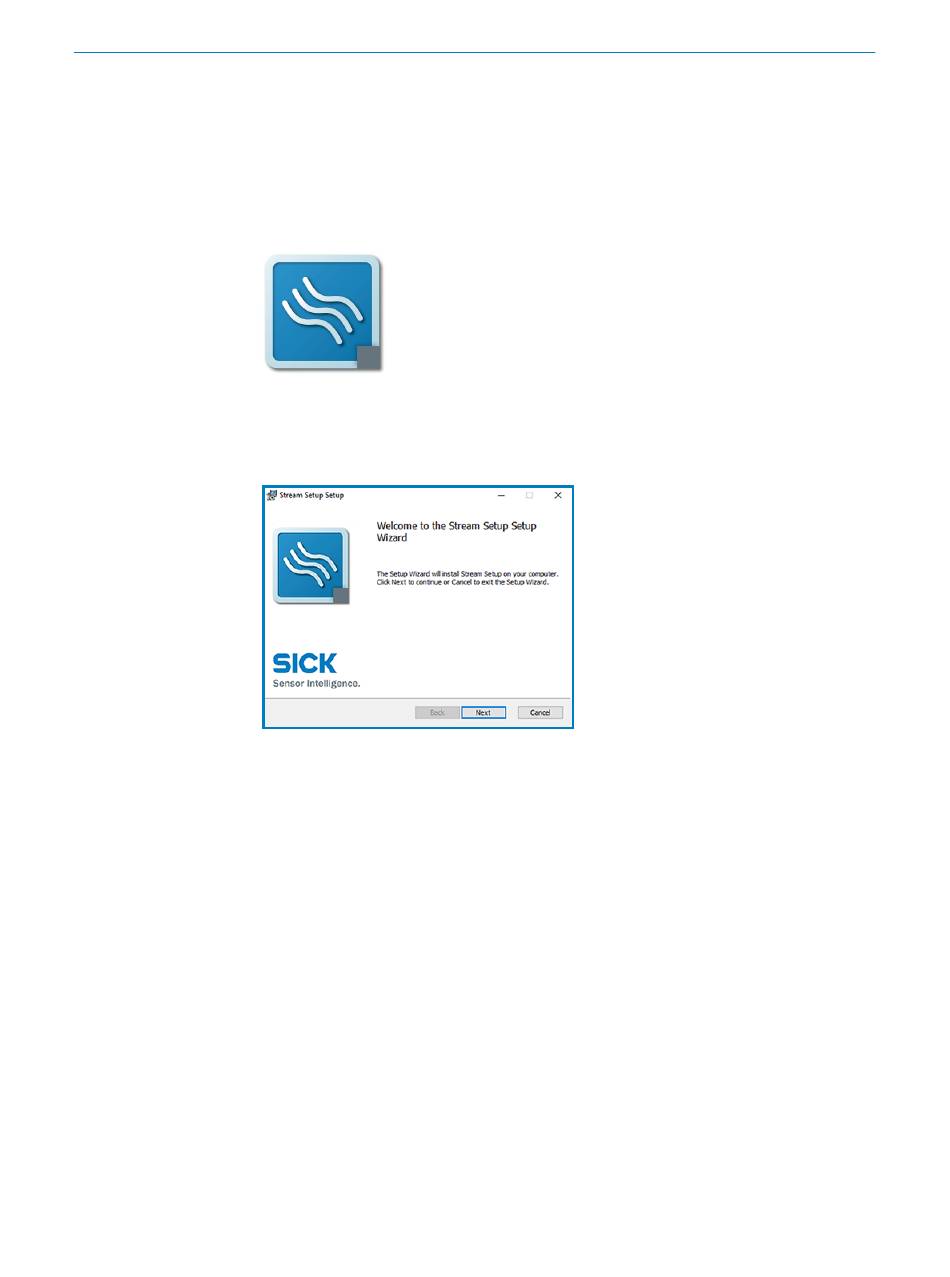

Abbildung 69: Setup-Assistent, Stream Setup
Die Ruler3000 ist so konzipiert, dass sie standardmäßig sowohl für dunkle als auch für
helle Objekte gute Messdaten liefert.
Bevor die Kamera im System verwendet werden kann, muss sie konfiguriert werden.
Dazu wird die Kamera für gewöhnlich in einer produktionsähnlichen Umgebung einge‐
richtet und verschiedene Parametereinstellungen werden ausgewertet, bis das Ergebnis
zufriedenstellend ist. Die Ruler3000 kann für viele verschiedene Anwendungen konfigu‐
riert werden.
Folgendes muss bei der Parametrierung von Ruler3000 angegeben werden:
Extraktionsbereich
Laserprofilextraktion
3D-Bildformat
Triggern
Kalibrierung
Melden Sie sich beim SICK Support Portal an.
Navigieren Sie zur Seite Stream Setup: www.sick.com.
Laden Sie den Stream Setup Installer herunter und entpacken
Sie die Datei.
Wo am Sensor gemessen werden soll und die Maße des
3D-Ausgabebiilds.
Wie lange der Sensor belichtet werden soll, Verwendung
von HDR etc.
Wie viele Profile für jedes 3D-Bild aufgenommen werden
sollen. Wie Reflexionsgrad und Streuung behandelt wer‐
den.
Wann eine Messung durchgeführt werden soll
Ob und wie Sensordaten in mm-Werte umgerechnet wer‐
den.
