8.2.1.3
Detektionsschwelle
8.2.1.4
Suchrichtung
8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Die maximale Belichtungszeit und die maximale Profilrate werden als Fließkommawerte
gespeichert und Rundungseffekte können es unmöglich machen, den exakten Wert
einzustellen, der von der GUI zurückgegeben wird. Die maximale Abweichung für die
Belichtungszeit beträgt 0,01 μs und für die Linienrate 0,01 Hz.
Verwandte Themen
•
Profiltriggerung
Der Parameter DetectionThreshold definiert das kleinste Remissionsgrad-Signal, das als
Peakposition detektiert werden kann. Idealerweise wird dieser Parameter auf einen
Wert festgelegt, der höher als die Rauschamplitude ist, jedoch niedrig genug, um das
Lasersignal zu erkennen (siehe Abbildung unten). Wenn DetectionThreshold zu niedrig ist,
wird Rauschen als Laserpeaks registriert. Dies resultiert in einer schlechten Bildquali‐
tät. Wenn DetectionThreshold zu hoch ist, werden nicht alle Laserpeaks registriert. Dies
resultiert in einem Bild, bei dem Teile fehlen.
1
Intensity
6
4
ROI start

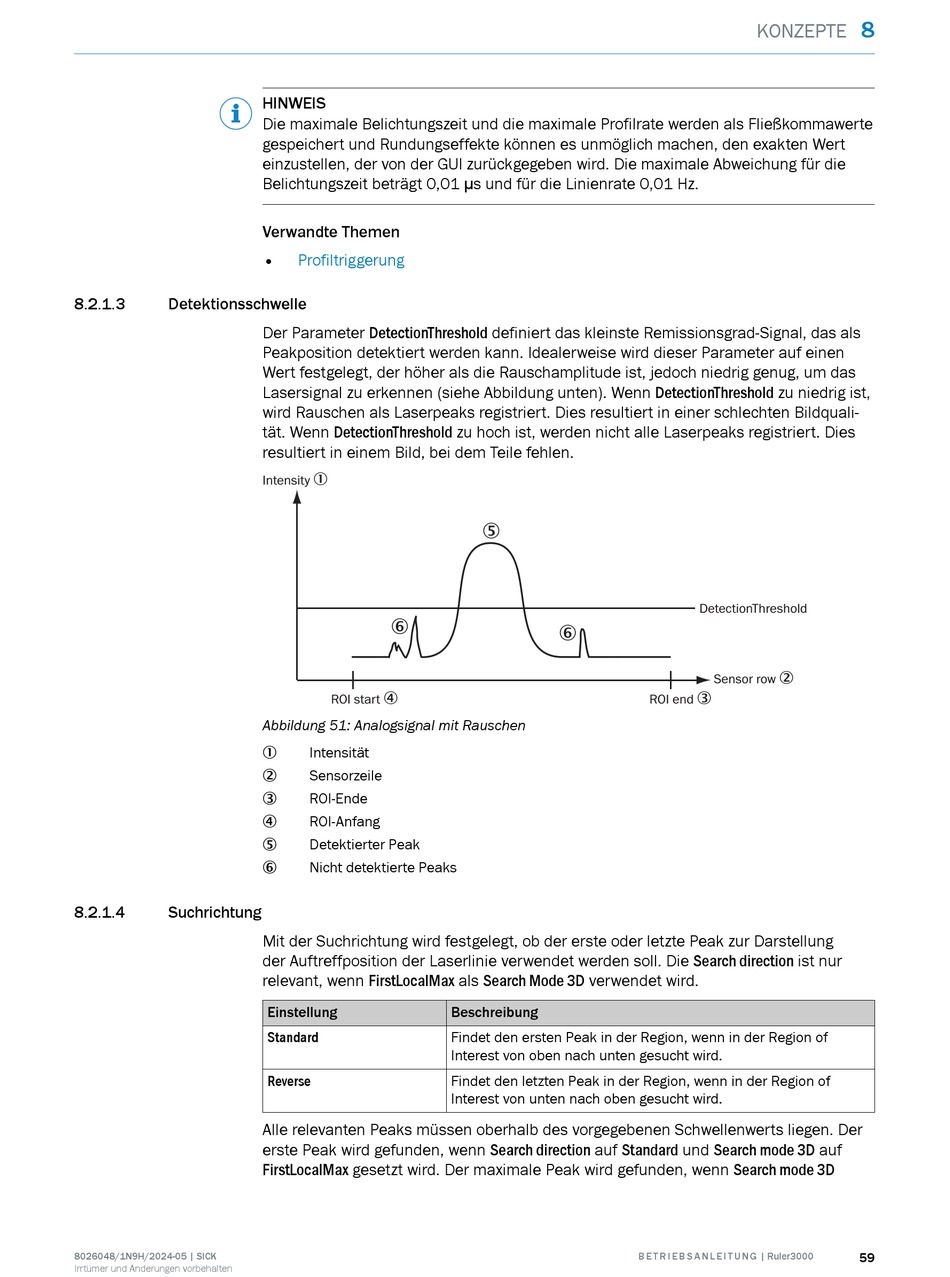

Abbildung 51: Analogsignal mit Rauschen
Intensität
1
Sensorzeile
2
ROI-Ende
3
ROI-Anfang
4
Detektierter Peak
5
Nicht detektierte Peaks
6
Mit der Suchrichtung wird festgelegt, ob der erste oder letzte Peak zur Darstellung
der Auftreffposition der Laserlinie verwendet werden soll. Die Search direction ist nur
relevant, wenn FirstLocalMax als Search Mode 3D verwendet wird.
Einstellung
Standard
Reverse
Alle relevanten Peaks müssen oberhalb des vorgegebenen Schwellenwerts liegen. Der
erste Peak wird gefunden, wenn Search direction auf Standard und Search mode 3D auf
FirstLocalMax gesetzt wird. Der maximale Peak wird gefunden, wenn Search mode 3D
5
6
Beschreibung
Findet den ersten Peak in der Region, wenn in der Region of
Interest von oben nach unten gesucht wird.
Findet den letzten Peak in der Region, wenn in der Region of
Interest von unten nach oben gesucht wird.
KONZEPTE
DetectionThreshold
2
Sensor row
3
ROI end
