3.4.1.1 Abrufen eines 2D-Bilds
8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten

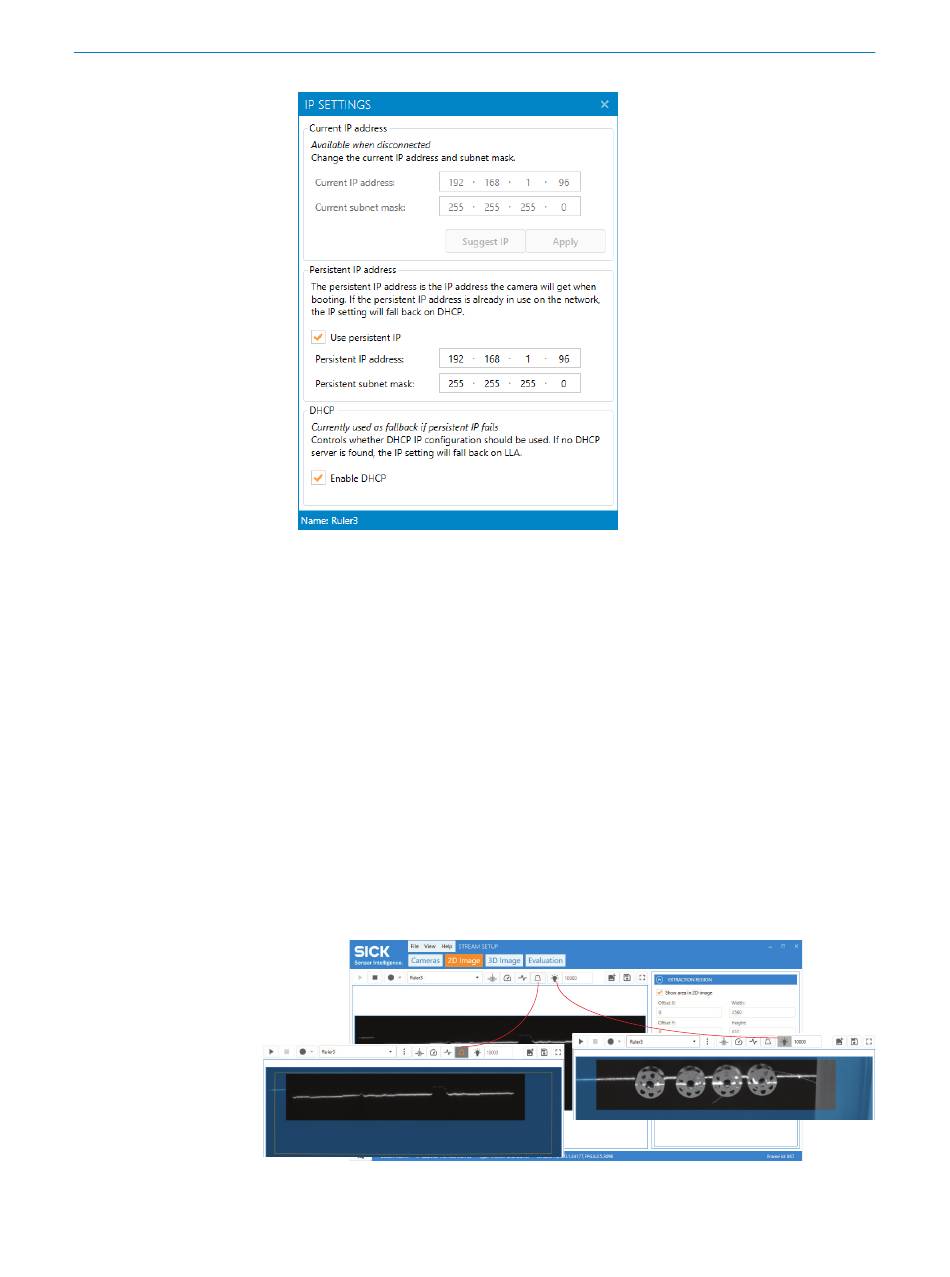

Abbildung 13: GUI-Referenz – IP-Einstellungen.
3. Bearbeiten Sie die IP-Einstellungen. Der Wert für Current IP address ist nur verfüg‐
bar, wenn die Kamera nicht angeschlossen ist. Der Wert für Persistent IP address ist
nur verfügbar, wenn die Kamera angeschlossen ist.
4. Aktivieren Sie das Kontrollkästchen Use persistent IP, um die gleiche IP-Adresse
nach einem Neustart beizubehalten.
5. Aktivieren Sie das Kontrollkästchen Enable DHCP, um DHCP als Ausweichmöglich‐
keit zu verwenden, wenn bei der dauerhaften IP-Adresse ein Fehler auftritt.
6. Schließen Sie das Fenster.
Als Nächstes erfassen und betrachten Sie die 2D-Bilddaten in der Registerkarte 2D
Image . Klicken Sie auf die Wiedergabeschaltfläche, um das 2D-Bild und die Laserlinie
anzuzeigen. Ein 2D-Bild ist das, was die Kamera sieht, wenn sie als normale Kamera
verwendet wird. Sie können Parameterwerte in Bezug auf die Bilderfassung bearbeiten
und das Ergebnis direkt in der Bildanzeige auswerten, bis das Ergebnis zufriedenstel‐
lend ist.
Abbildung 14: Abrufen des 2D-Bilds. Die Features „Garantiertes FOV" (links) und „Belichtung
erhöhen" (rechts) werden dargestellt.
