16
ANHANG
16.6
Anschließen von Encodern
134
B E T R I E B S A N L E I T U N G | Ruler3000

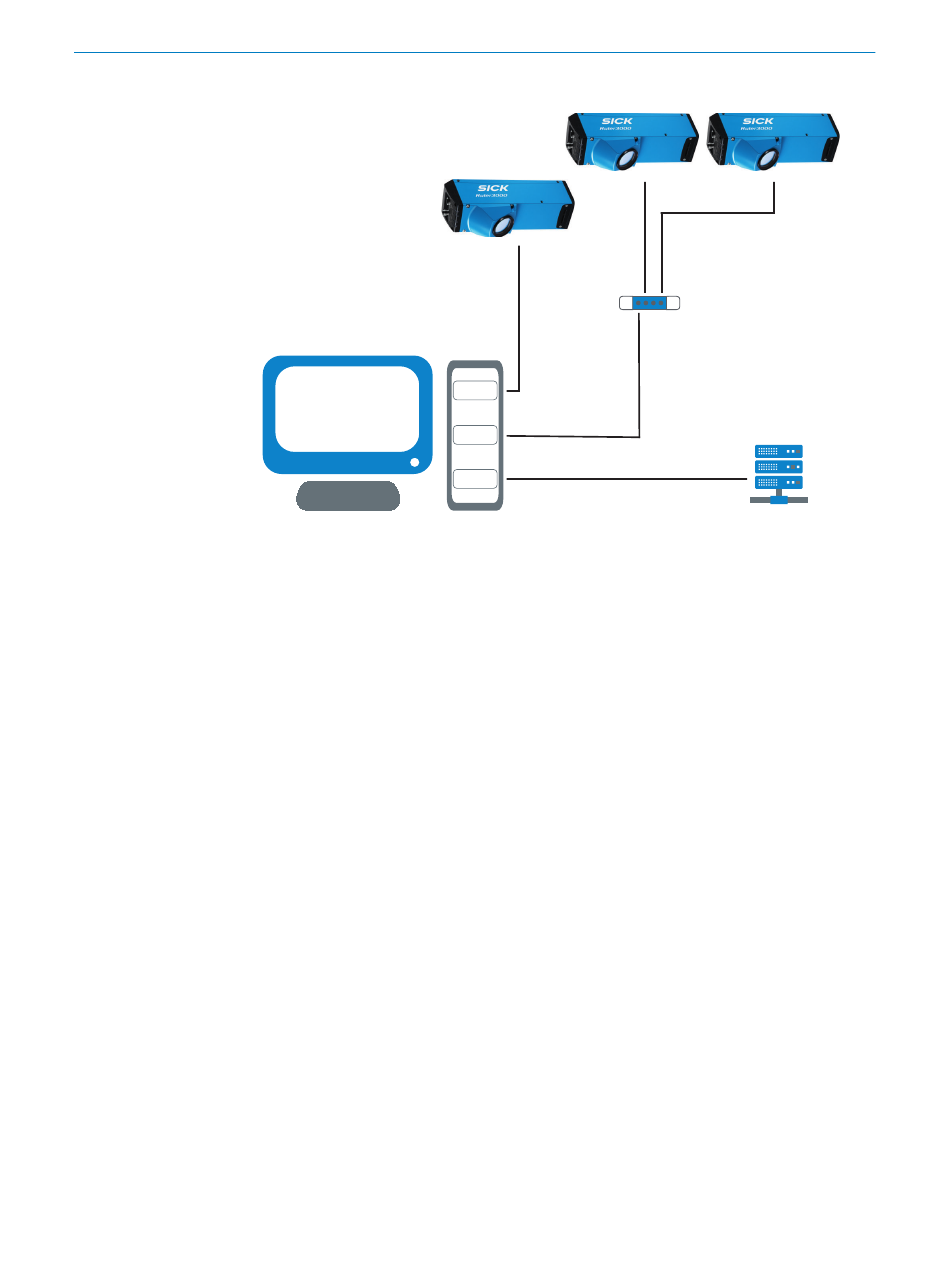

Abbildung 99: Computer über drei separate NICs und einen Switch an drei Kameras und
externes Netzwerk angeschlossen
Die RS-422-Eingänge an der Kamera verfügen über eine interne Terminierung, was
es ermöglicht, einen RS-422-Encoder ohne externe Terminierung an die Kamera anzu‐
schließen. Mit dieser Terminierung können bis zu zwei Kameras direkt an denselben
Encoder angeschlossen werden.
Verwenden Sie einen Inkremental-Encoder mit zwei Kanälen (A+/A- und B+/B-) und
schließen Sie alle vier Ausgänge an. Es ist nicht möglich, einen Indexkanal (Z) an die
Kamera anzuschließen.
Die folgende Zeichnung zeigt ein Beispiel für den Anschluss eines SICK Stegmann
RS-422-Encoders (DRS-60 mit TTL-Ausgangspegeln) an zwei Kameras.
192.168.1.51
192.168.0.51
NIC1
192.168.0.5
NIC2
192.168.1.5
NIC3
192.168.2.5
192.168.1.52
8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
