1
Low exposure, reflectance Low exposure, range
Niedrige Belichtung, Reflexion
1
Niedrige Belichtung, Schwenkbereich
2
Fehlende Daten
3

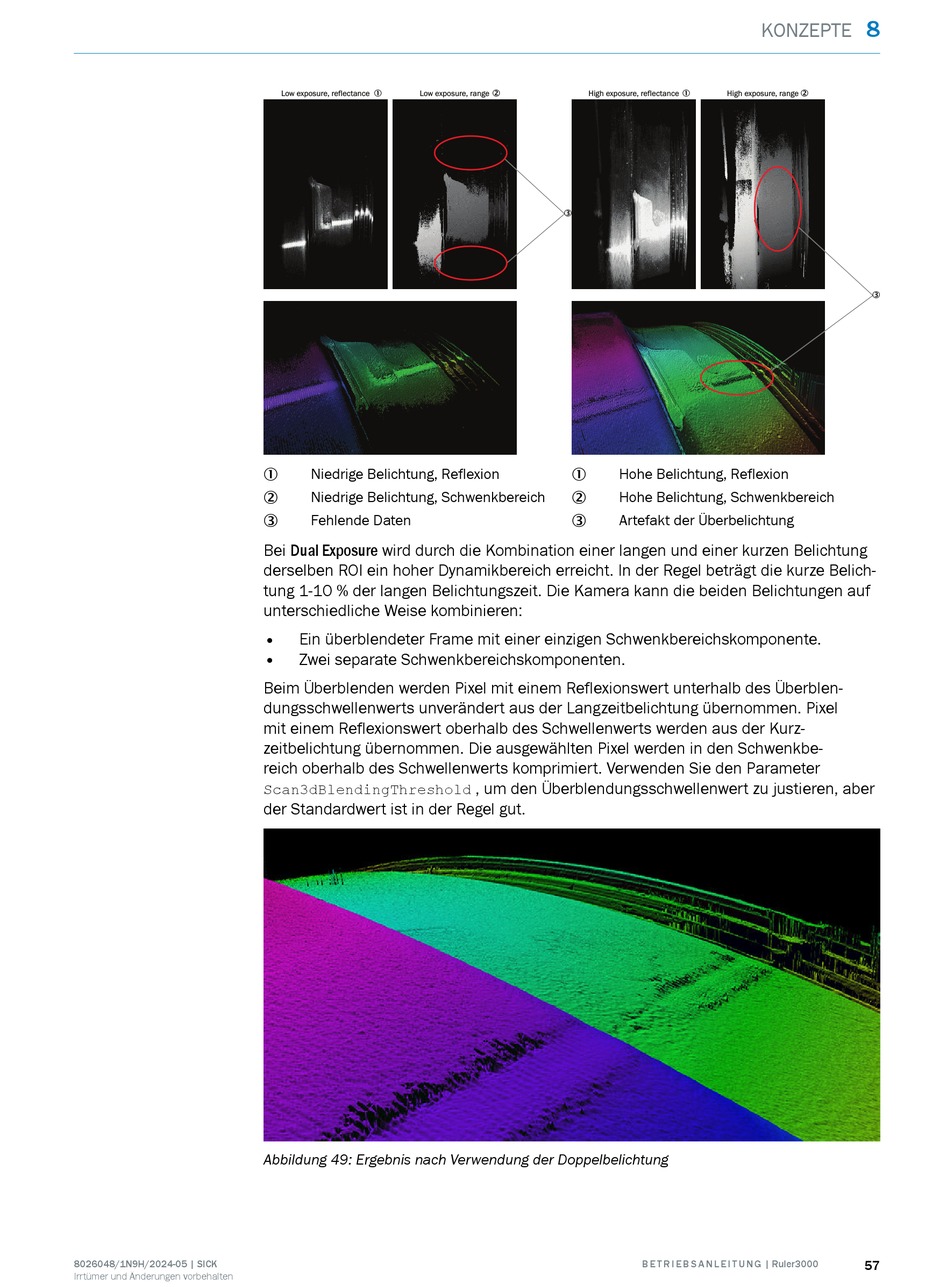

Bei Dual Exposure wird durch die Kombination einer langen und einer kurzen Belichtung
derselben ROI ein hoher Dynamikbereich erreicht. In der Regel beträgt die kurze Belich‐
tung 1-10 % der langen Belichtungszeit. Die Kamera kann die beiden Belichtungen auf
unterschiedliche Weise kombinieren:
• Ein überblendeter Frame mit einer einzigen Schwenkbereichskomponente.
• Zwei separate Schwenkbereichskomponenten.
Beim Überblenden werden Pixel mit einem Reflexionswert unterhalb des Überblen‐
dungsschwellenwerts unverändert aus der Langzeitbelichtung übernommen. Pixel
mit einem Reflexionswert oberhalb des Schwellenwerts werden aus der Kurz‐
zeitbelichtung übernommen. Die ausgewählten Pixel werden in den Schwenkbe‐
reich oberhalb des Schwellenwerts komprimiert. Verwenden Sie den Parameter
Scan3dBlendingThreshold
der Standardwert ist in der Regel gut.
Abbildung 49: Ergebnis nach Verwendung der Doppelbelichtung
2
High exposure, reflectance
3
Hohe Belichtung, Reflexion
1
Hohe Belichtung, Schwenkbereich
2
Artefakt der Überbelichtung
3
, um den Überblendungsschwellenwert zu justieren, aber
B E T R I E B S A N L E I T U N G | Ruler3000
KONZEPTE
1 2
High exposure, range
8
3
