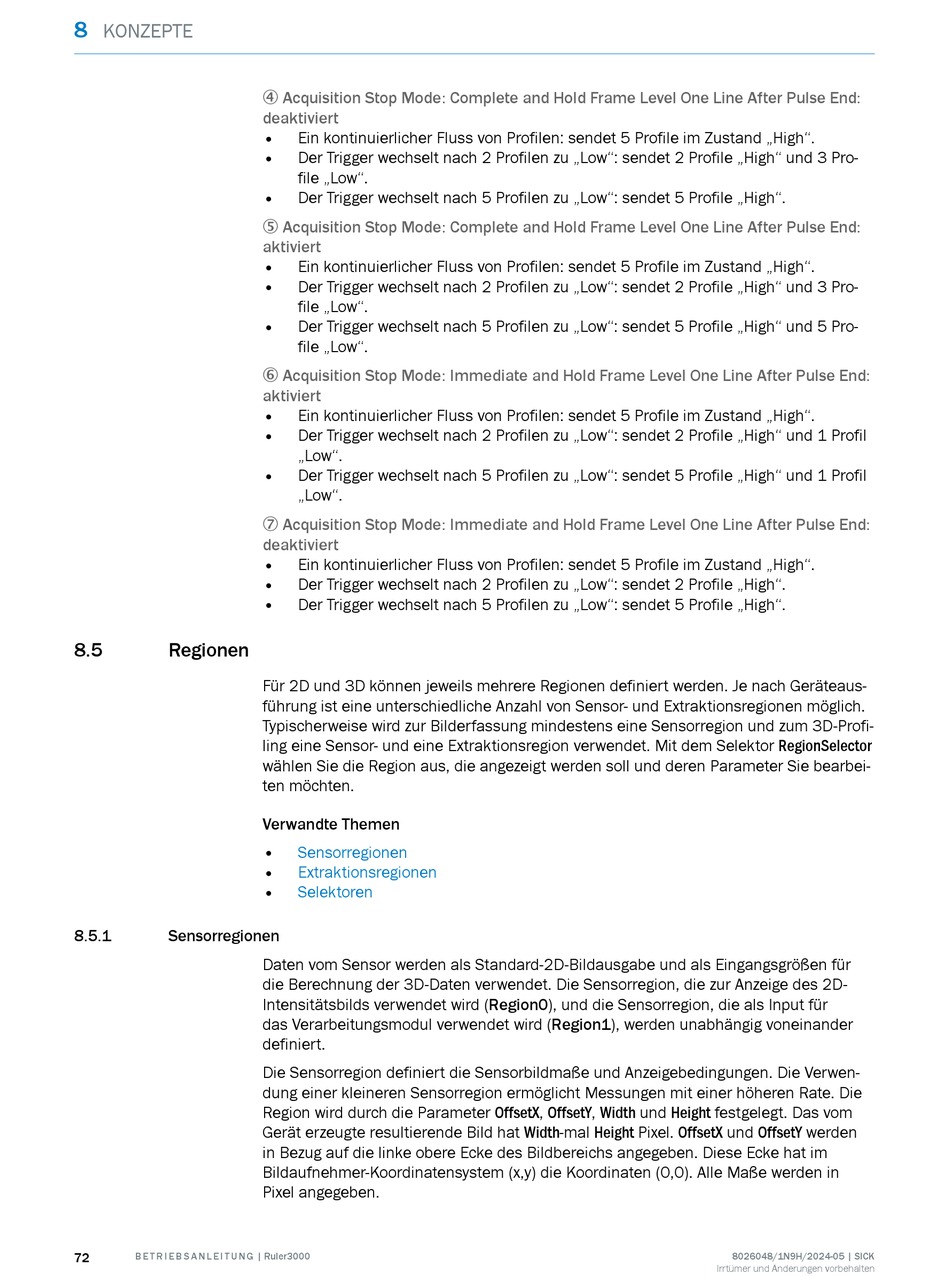

4 Acquisition Stop Mode: Complete and Hold Frame Level One Line After Pulse End:
deaktiviert
• Ein kontinuierlicher Fluss von Profilen: sendet 5 Profile im Zustand „High".
• Der Trigger wechselt nach 2 Profilen zu „Low": sendet 2 Profile „High" und 3 Pro‐
file „Low".
• Der Trigger wechselt nach 5 Profilen zu „Low": sendet 5 Profile „High".
5 Acquisition Stop Mode: Complete and Hold Frame Level One Line After Pulse End:
aktiviert
• Ein kontinuierlicher Fluss von Profilen: sendet 5 Profile im Zustand „High".
• Der Trigger wechselt nach 2 Profilen zu „Low": sendet 2 Profile „High" und 3 Pro‐
file „Low".
• Der Trigger wechselt nach 5 Profilen zu „Low": sendet 5 Profile „High" und 5 Pro‐
file „Low".
6 Acquisition Stop Mode: Immediate and Hold Frame Level One Line After Pulse End:
aktiviert
• Ein kontinuierlicher Fluss von Profilen: sendet 5 Profile im Zustand „High".
• Der Trigger wechselt nach 2 Profilen zu „Low": sendet 2 Profile „High" und 1 Profil
„Low".
• Der Trigger wechselt nach 5 Profilen zu „Low": sendet 5 Profile „High" und 1 Profil
„Low".
7 Acquisition Stop Mode: Immediate and Hold Frame Level One Line After Pulse End:
deaktiviert
• Ein kontinuierlicher Fluss von Profilen: sendet 5 Profile im Zustand „High".
• Der Trigger wechselt nach 2 Profilen zu „Low": sendet 2 Profile „High".
• Der Trigger wechselt nach 5 Profilen zu „Low": sendet 5 Profile „High".
Für 2D und 3D können jeweils mehrere Regionen definiert werden. Je nach Geräteaus‐
führung ist eine unterschiedliche Anzahl von Sensor- und Extraktionsregionen möglich.
Typischerweise wird zur Bilderfassung mindestens eine Sensorregion und zum 3D-Profi‐
ling eine Sensor- und eine Extraktionsregion verwendet. Mit dem Selektor RegionSelector
wählen Sie die Region aus, die angezeigt werden soll und deren Parameter Sie bearbei‐
ten möchten.
Verwandte Themen
• Sensorregionen
• Extraktionsregionen
• Selektoren
Daten vom Sensor werden als Standard-2D-Bildausgabe und als Eingangsgrößen für
die Berechnung der 3D-Daten verwendet. Die Sensorregion, die zur Anzeige des 2D-
Intensitätsbilds verwendet wird (Region0), und die Sensorregion, die als Input für
das Verarbeitungsmodul verwendet wird (Region1), werden unabhängig voneinander
definiert.
Die Sensorregion definiert die Sensorbildmaße und Anzeigebedingungen. Die Verwen‐
dung einer kleineren Sensorregion ermöglicht Messungen mit einer höheren Rate. Die
Region wird durch die Parameter OffsetX, OffsetY, Width und Height festgelegt. Das vom
Gerät erzeugte resultierende Bild hat Width-mal Height Pixel. OffsetX und OffsetY werden
in Bezug auf die linke obere Ecke des Bildbereichs angegeben. Diese Ecke hat im
Bildaufnehmer-Koordinatensystem (x,y) die Koordinaten (0,0). Alle Maße werden in
Pixel angegeben.
