ß
Encoder
9
Splitter
8
Ruler3000

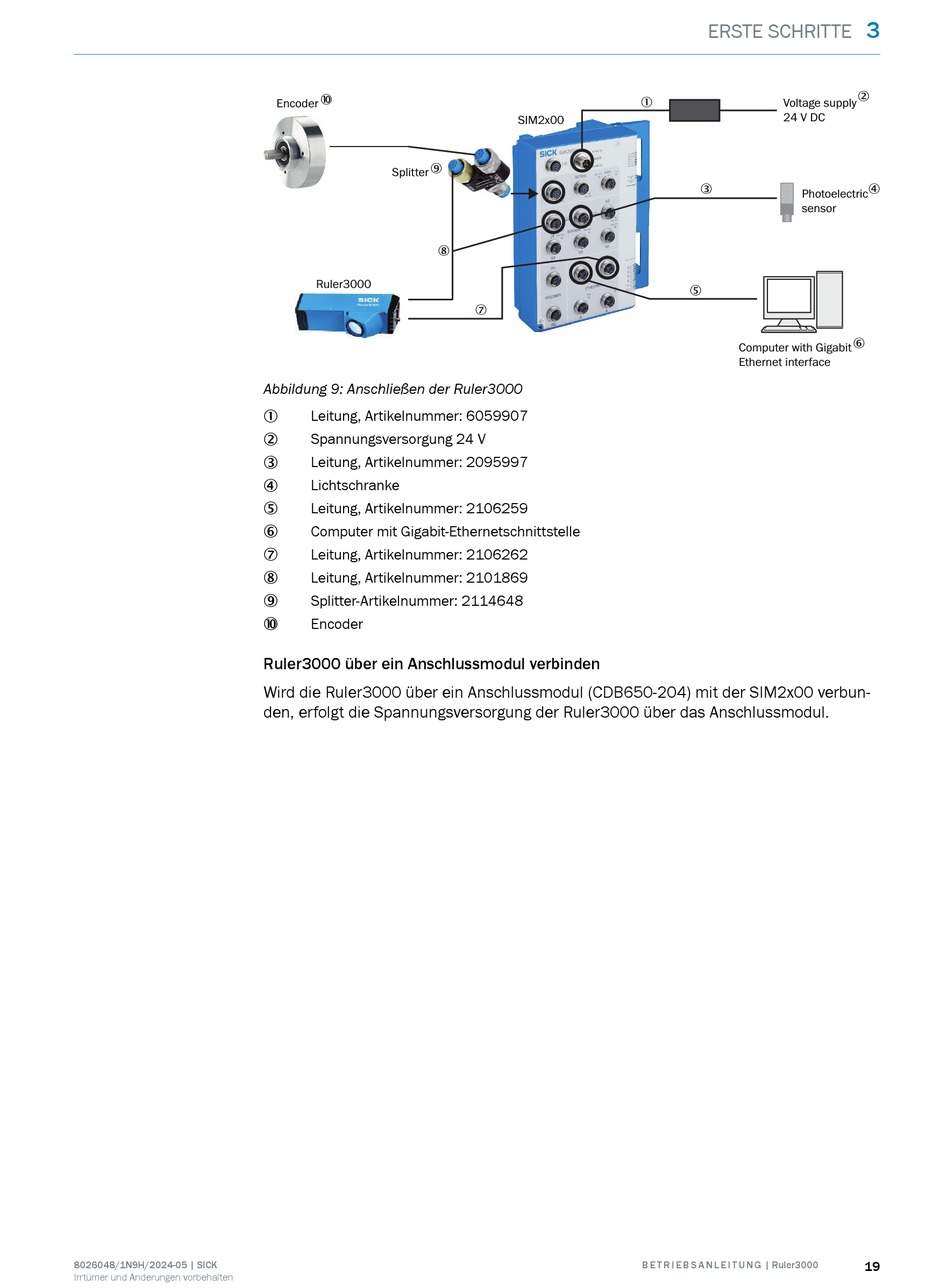

Abbildung 9: Anschließen der Ruler3000
Leitung, Artikelnummer: 6059907
1
Spannungsversorgung 24 V
2
Leitung, Artikelnummer: 2095997
3
Lichtschranke
4
Leitung, Artikelnummer: 2106259
5
Computer mit Gigabit-Ethernetschnittstelle
6
Leitung, Artikelnummer: 2106262
7
Leitung, Artikelnummer: 2101869
8
Splitter-Artikelnummer: 2114648
9
Encoder
ß
Ruler3000 über ein Anschlussmodul verbinden
Wird die Ruler3000 über ein Anschlussmodul (CDB650-204) mit der SIM2x00 verbun‐
den, erfolgt die Spannungsversorgung der Ruler3000 über das Anschlussmodul.
1
SIM2x00
7
B E T R I E B S A N L E I T U N G | Ruler3000
3
ERSTE SCHRITTE
2
Voltage supply
24 V DC
3 4
Photoelectric
sensor
5
6
Computer with Gigabit
Ethernet interface
