Extraktionsregionen - Sick Ruler3000 Betriebsanleitung

8.5.2

Extraktionsregionen

8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
In GenICam -Geräten sind die Bildaufnehmer-Koordinaten als (x,y) definiert. Allgemein
TM
sind Bildsensorkoordinaten für gewöhnlich als (u,v) definiert.
(0, 0)
Offset Y
Offset X
Y

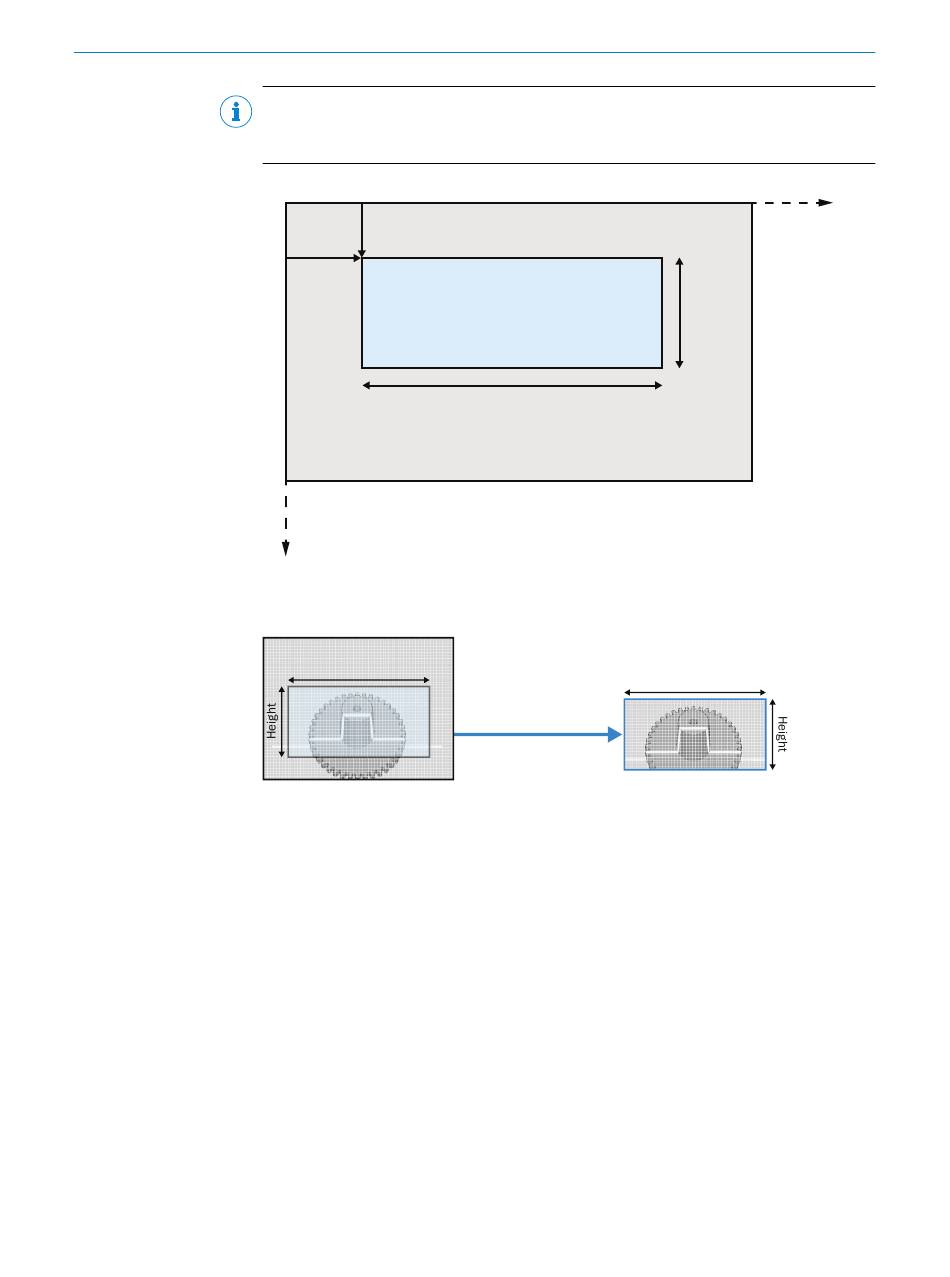

Abbildung 64: Bildbereich und 2D-Region of Interest
Das 2D-Intensitätsbild basiert auf der Sensorregion.
Width
Abbildung 65: 2D-Bildsensorregion
Verwandte Themen
• Sensor-Koordinatensystem
Die Extraktionsregion verwendet Input von einer Sensorregion. Zusammen mit einem
Verarbeitungsmodul definiert die Extraktionsregion die Verarbeitungs- und Formatie‐
rungsbedingungen der generierten 3D-Linienscan-Ausgabedaten.
