4.5

Schnittstellen- und Kommunikationsstandards

8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
Ruler3020 / Ruler3060 / Ruler3120
1
2 3

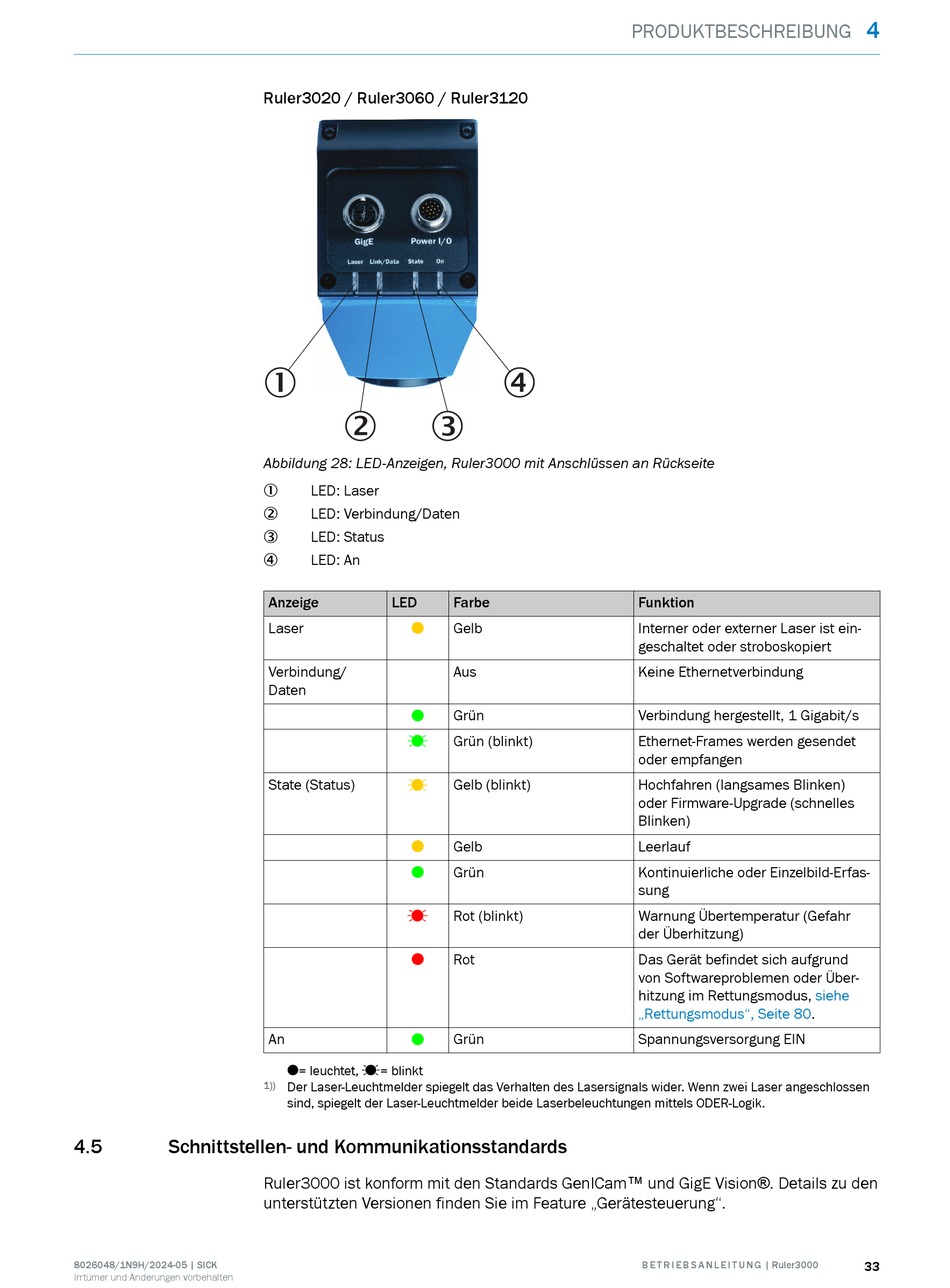

Abbildung 28: LED-Anzeigen, Ruler3000 mit Anschlüssen an Rückseite
LED: Laser
1
LED: Verbindung/Daten
2
LED: Status
3
LED: An
4
Anzeige LED
Laser
O
Verbindung/
Daten
O
Ö
State (Status)
Ö
O
O
Ö
O
An
O
O= leuchtet, Ö= blinkt
1)) Der Laser-Leuchtmelder spiegelt das Verhalten des Lasersignals wider. Wenn zwei Laser angeschlossen
sind, spiegelt der Laser-Leuchtmelder beide Laserbeleuchtungen mittels ODER-Logik.
Ruler3000 ist konform mit den Standards GenICam™ und GigE Vision®. Details zu den
unterstützten Versionen finden Sie im Feature „Gerätesteuerung".
PRODUKTBESCHREIBUNG
4
Farbe
Gelb
Aus
Grün
Grün (blinkt)
Gelb (blinkt)
Gelb
Grün
Rot (blinkt)
Rot
Grün
Funktion
Interner oder externer Laser ist ein‐
geschaltet oder stroboskopiert
Keine Ethernetverbindung
Verbindung hergestellt, 1 Gigabit/s
Ethernet-Frames werden gesendet
oder empfangen
Hochfahren (langsames Blinken)
oder Firmware-Upgrade (schnelles
Blinken)
Leerlauf
Kontinuierliche oder Einzelbild-Erfas‐
sung
Warnung Übertemperatur (Gefahr
der Überhitzung)
Das Gerät befindet sich aufgrund
von Softwareproblemen oder Über‐
hitzung im Rettungsmodus, siehe
„Rettungsmodus", Seite 80.
Spannungsversorgung EIN
