8
KONZEPTE
8.5.3 Maximale Puffergröße
74 B E T R I E B S A N L E I T U N G | Ruler3000
1
Extraction region
Width

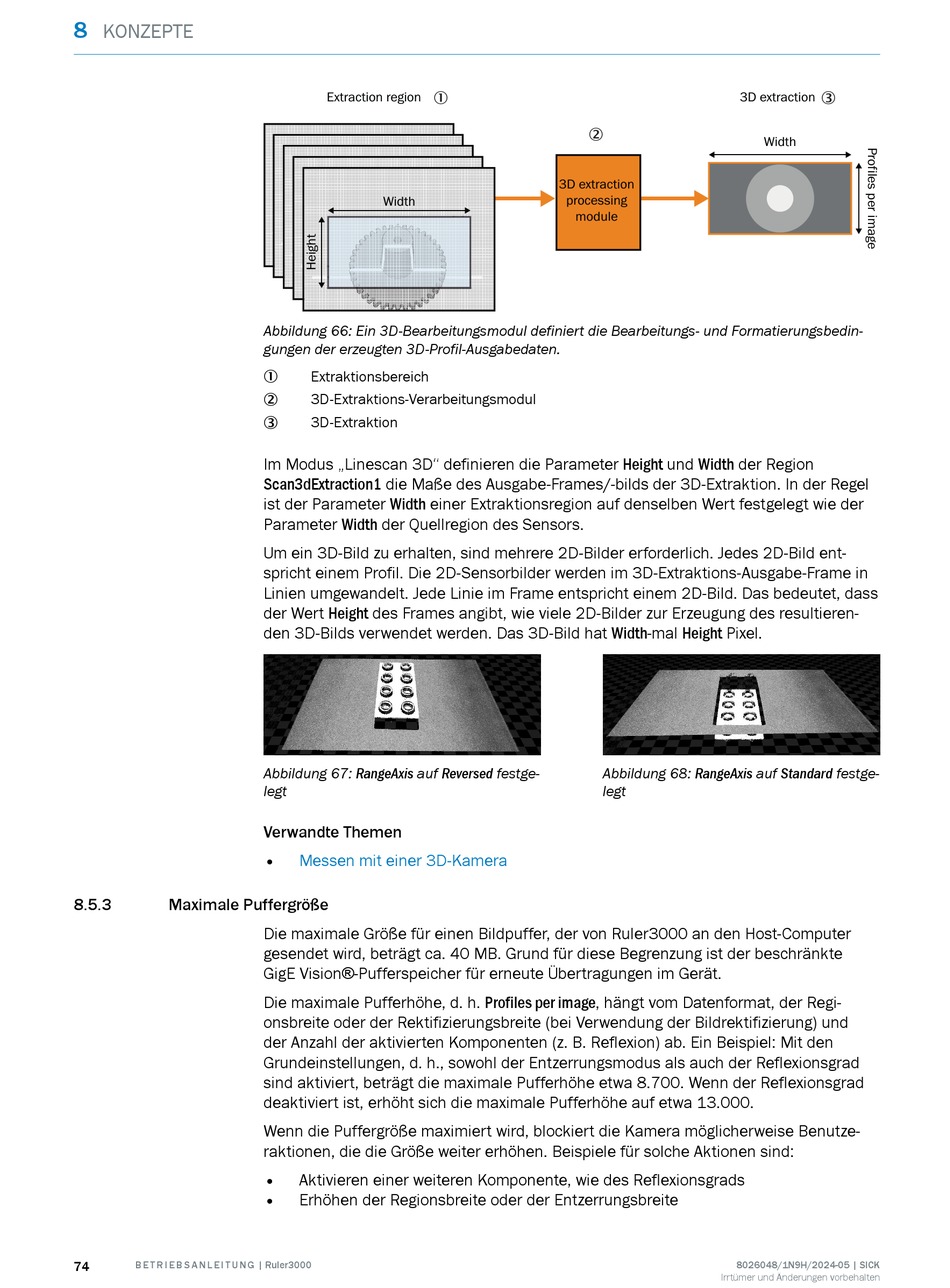

Abbildung 66: Ein 3D-Bearbeitungsmodul definiert die Bearbeitungs- und Formatierungsbedin‐
gungen der erzeugten 3D-Profil-Ausgabedaten.
Extraktionsbereich
1
3D-Extraktions-Verarbeitungsmodul
2
3D-Extraktion
3
Im Modus „Linescan 3D" definieren die Parameter Height und Width der Region
Scan3dExtraction1 die Maße des Ausgabe-Frames/-bilds der 3D-Extraktion. In der Regel
ist der Parameter Width einer Extraktionsregion auf denselben Wert festgelegt wie der
Parameter Width der Quellregion des Sensors.
Um ein 3D-Bild zu erhalten, sind mehrere 2D-Bilder erforderlich. Jedes 2D-Bild ent‐
spricht einem Profil. Die 2D-Sensorbilder werden im 3D-Extraktions-Ausgabe-Frame in
Linien umgewandelt. Jede Linie im Frame entspricht einem 2D-Bild. Das bedeutet, dass
der Wert Height des Frames angibt, wie viele 2D-Bilder zur Erzeugung des resultieren‐
den 3D-Bilds verwendet werden. Das 3D-Bild hat Width-mal Height Pixel.
Abbildung 67: RangeAxis auf Reversed festge‐
legt
Verwandte Themen
• Messen mit einer 3D-Kamera
Die maximale Größe für einen Bildpuffer, der von Ruler3000 an den Host-Computer
gesendet wird, beträgt ca. 40 MB. Grund für diese Begrenzung ist der beschränkte
GigE Vision®-Pufferspeicher für erneute Übertragungen im Gerät.
Die maximale Pufferhöhe, d. h. Profiles per image, hängt vom Datenformat, der Regi‐
onsbreite oder der Rektifizierungsbreite (bei Verwendung der Bildrektifizierung) und
der Anzahl der aktivierten Komponenten (z. B. Reflexion) ab. Ein Beispiel: Mit den
Grundeinstellungen, d. h., sowohl der Entzerrungsmodus als auch der Reflexionsgrad
sind aktiviert, beträgt die maximale Pufferhöhe etwa 8.700. Wenn der Reflexionsgrad
deaktiviert ist, erhöht sich die maximale Pufferhöhe auf etwa 13.000.
Wenn die Puffergröße maximiert wird, blockiert die Kamera möglicherweise Benutze‐
raktionen, die die Größe weiter erhöhen. Beispiele für solche Aktionen sind:
•
Aktivieren einer weiteren Komponente, wie des Reflexionsgrads
•
Erhöhen der Regionsbreite oder der Entzerrungsbreite
2
3D extraction
processing
module
Abbildung 68: RangeAxis auf Standard festge‐
legt
