Option Beschreibung
Complete Die Erfassung stoppt am Ende des laufenden Bildes/Frames, wenn
das Bild-/Frame-Trigger-Signal auf „Low" wechselt, erfasst aber immer
den gesamten Bild-/Frame-Pufferspeicher. Diese Option eignet sich für
ältere Empfänger, die nur vollständige Bilder/Frames erwarten.
Immediate Die Erfassung stoppt sofort, und es werden nur die zu diesem Zeit‐
punkt erfassten Profile aufgezeichnet. Diese Option ist nützlich, wenn
Objekte mit variabler Länge gescannt werden und deren Länge die
Größe eines Bildes/Frames übersteigt.
In manchen Fällen soll überprüft werden, ob es sich bei einem Bild/Frame um das
letzte Bild/den letzten Frame eines Objekts handelt. Diese Überprüfung erfolgt in Kom‐
bination mit dem Checkbox Hold Frame Level One Line After Pulse End. Wenn Sie dieses
Checkbox aktivieren, wird das Ende des Objekts immer durch mindestens eine Scan‐
zeile im letzten Bild/Frame gekennzeichnet. Wenn das Bild-/Frame-Trigger-Signal am
Ende eines Bildes/Frames auf „Low" wechselt, wird ein zusätzliches (leeres) Bild/ein
zusätzlicher (leerer) Frame erzeugt und übertragen.
1
Level high
2
Profiles/buffer
4
Complete and Hold
1 1
frame level disabled
5
Complete and Hold
1 1
frame level enabled
6
Immediate and Hold
1 1
frame level enabled
7
Immediate and Hold
1 1
frame level disabled

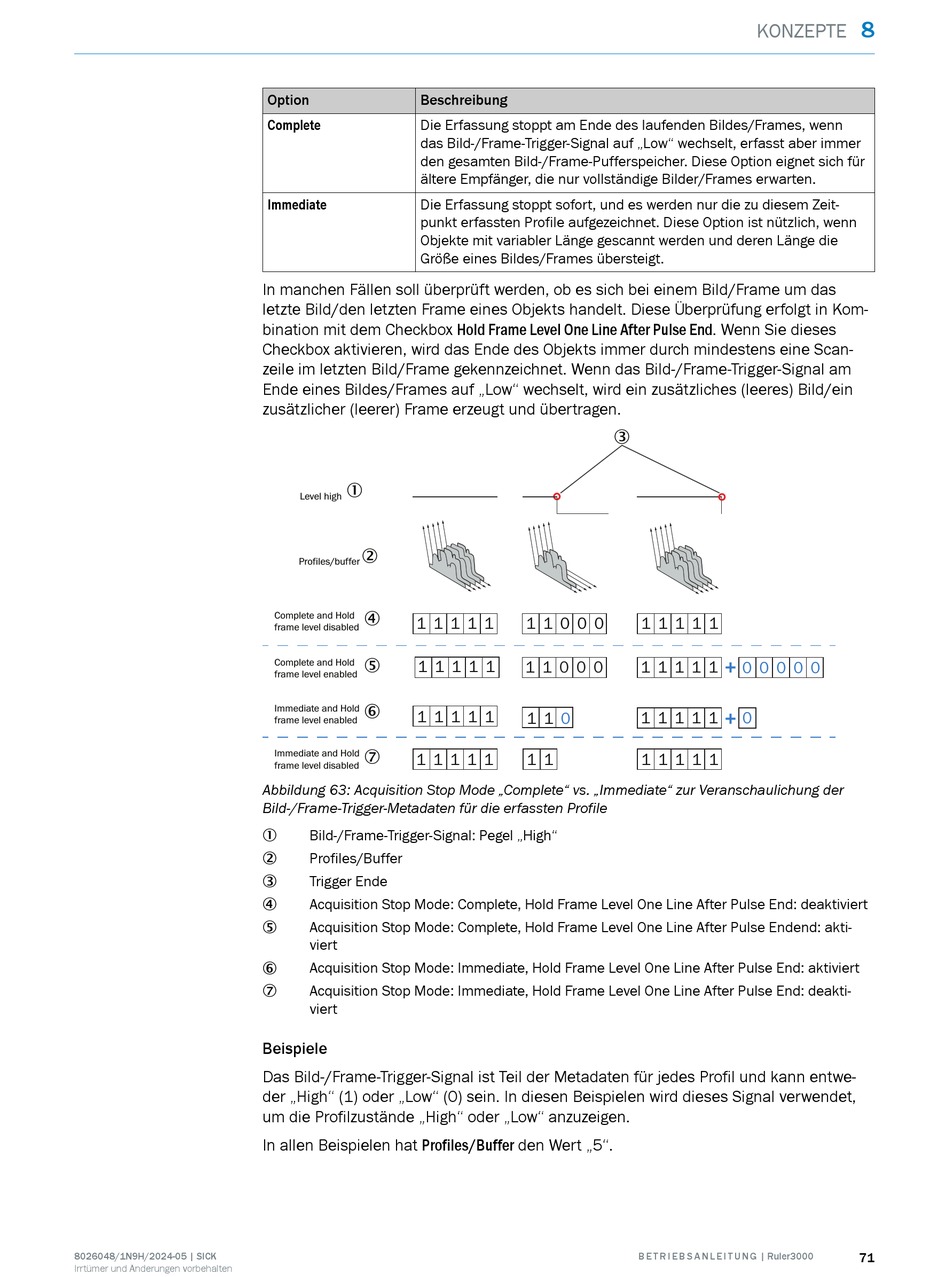

Abbildung 63: Acquisition Stop Mode „Complete" vs. „Immediate" zur Veranschaulichung der
Bild-/Frame-Trigger-Metadaten für die erfassten Profile
Bild-/Frame-Trigger-Signal: Pegel „High"
1
Profiles/Buffer
2
Trigger Ende
3
Acquisition Stop Mode: Complete, Hold Frame Level One Line After Pulse End: deaktiviert
4
Acquisition Stop Mode: Complete, Hold Frame Level One Line After Pulse Endend: akti‐
5
viert
Acquisition Stop Mode: Immediate, Hold Frame Level One Line After Pulse End: aktiviert
6
Acquisition Stop Mode: Immediate, Hold Frame Level One Line After Pulse End: deakti‐
7
viert
Beispiele
Das Bild-/Frame-Trigger-Signal ist Teil der Metadaten für jedes Profil und kann entwe‐
der „High" (1) oder „Low" (0) sein. In diesen Beispielen wird dieses Signal verwendet,
um die Profilzustände „High" oder „Low" anzuzeigen.
In allen Beispielen hat Profiles/Buffer den Wert „5".
3
1 1 1 1 1 0 0 0
1 1 1 1 1 0 0 0
1 1 1
1 1 0
1 1 1 1 1
KONZEPTE
1 1 1 1 1
1 1 1 1 1 +
0 0 0 0 0
1 1 1 1 1 + 0
1 1 1 1 1
