3
ERSTE SCHRITTE
3.3

Installieren der Computersoftware

3.4

Aufnahme der ersten Bilder

20 B E T R I E B S A N L E I T U N G | Ruler3000
9
Photoelectric
sensor
8
CDB650-204
7
Encoder
Ruler3000

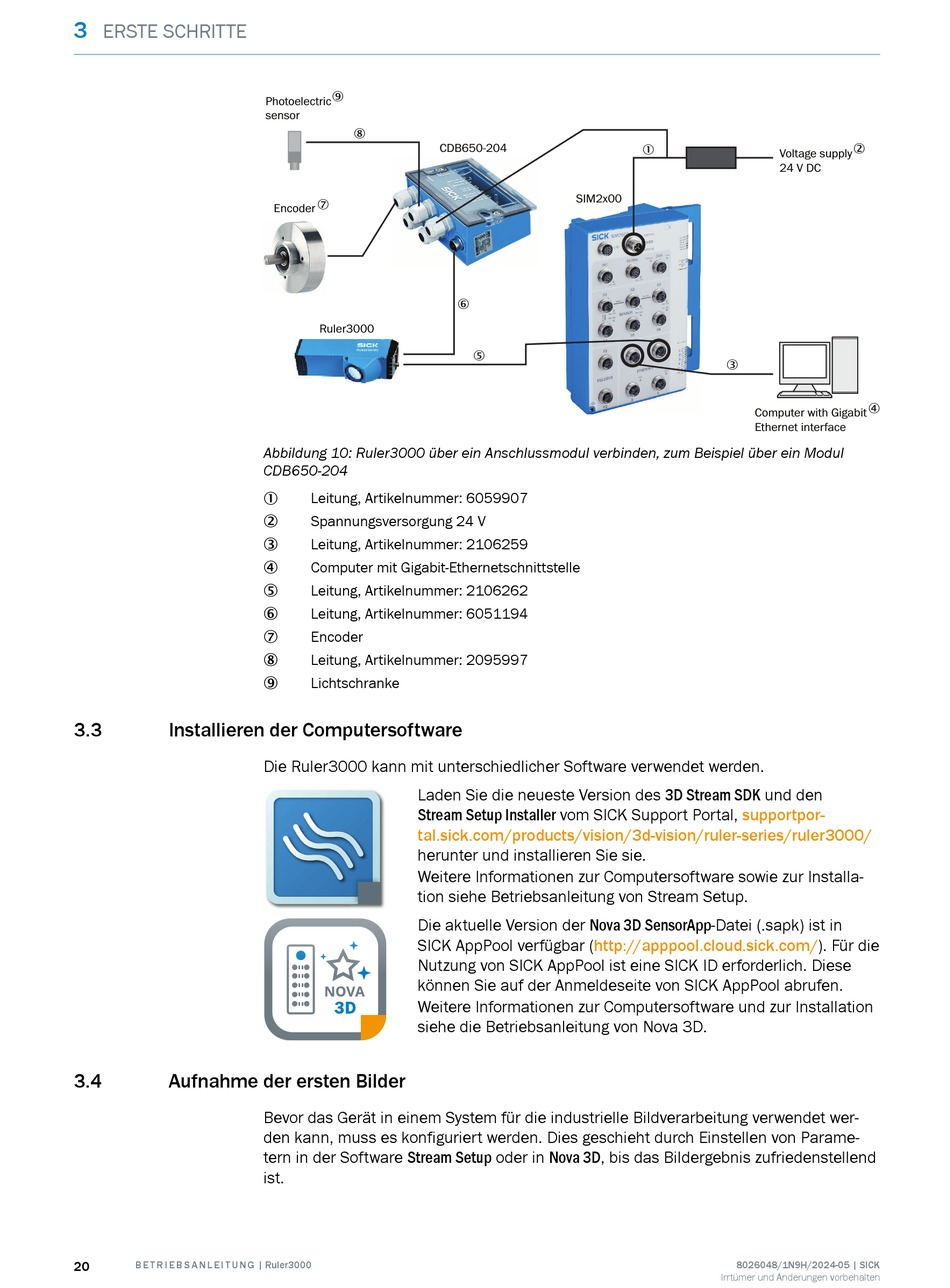

Abbildung 10: Ruler3000 über ein Anschlussmodul verbinden, zum Beispiel über ein Modul
CDB650-204
Leitung, Artikelnummer: 6059907
1
Spannungsversorgung 24 V
2
Leitung, Artikelnummer: 2106259
3
Computer mit Gigabit-Ethernetschnittstelle
4
Leitung, Artikelnummer: 2106262
5
Leitung, Artikelnummer: 6051194
6
Encoder
7
Leitung, Artikelnummer: 2095997
8
Lichtschranke
9
Die Ruler3000 kann mit unterschiedlicher Software verwendet werden.
Laden Sie die neueste Version des 3D Stream SDK und den
Stream Setup Installer vom SICK Support Portal,
tal.sick.com/products/vision/3d-vision/ruler-series/ruler3000/
herunter und installieren Sie sie.
Weitere Informationen zur Computersoftware sowie zur Installa‐
tion siehe Betriebsanleitung von Stream Setup.
Die aktuelle Version der Nova 3D SensorApp-Datei (.sapk) ist in
SICK AppPool verfügbar (http://apppool.cloud.sick.com/). Für die
Nutzung von SICK AppPool ist eine SICK ID erforderlich. Diese
können Sie auf der Anmeldeseite von SICK AppPool abrufen.
Weitere Informationen zur Computersoftware und zur Installation
siehe die Betriebsanleitung von Nova 3D.
Bevor das Gerät in einem System für die industrielle Bildverarbeitung verwendet wer‐
den kann, muss es konfiguriert werden. Dies geschieht durch Einstellen von Parame‐
tern in der Software Stream Setup oder in Nova 3D, bis das Bildergebnis zufriedenstellend
ist.
SIM2x00
6
5
1
Voltage supply
24 V DC
3
Computer with Gigabit
Ethernet interface
supportpor‐
8026048/1N9H/2024-05 | SICK
Irrtümer und Änderungen vorbehalten
2
4
