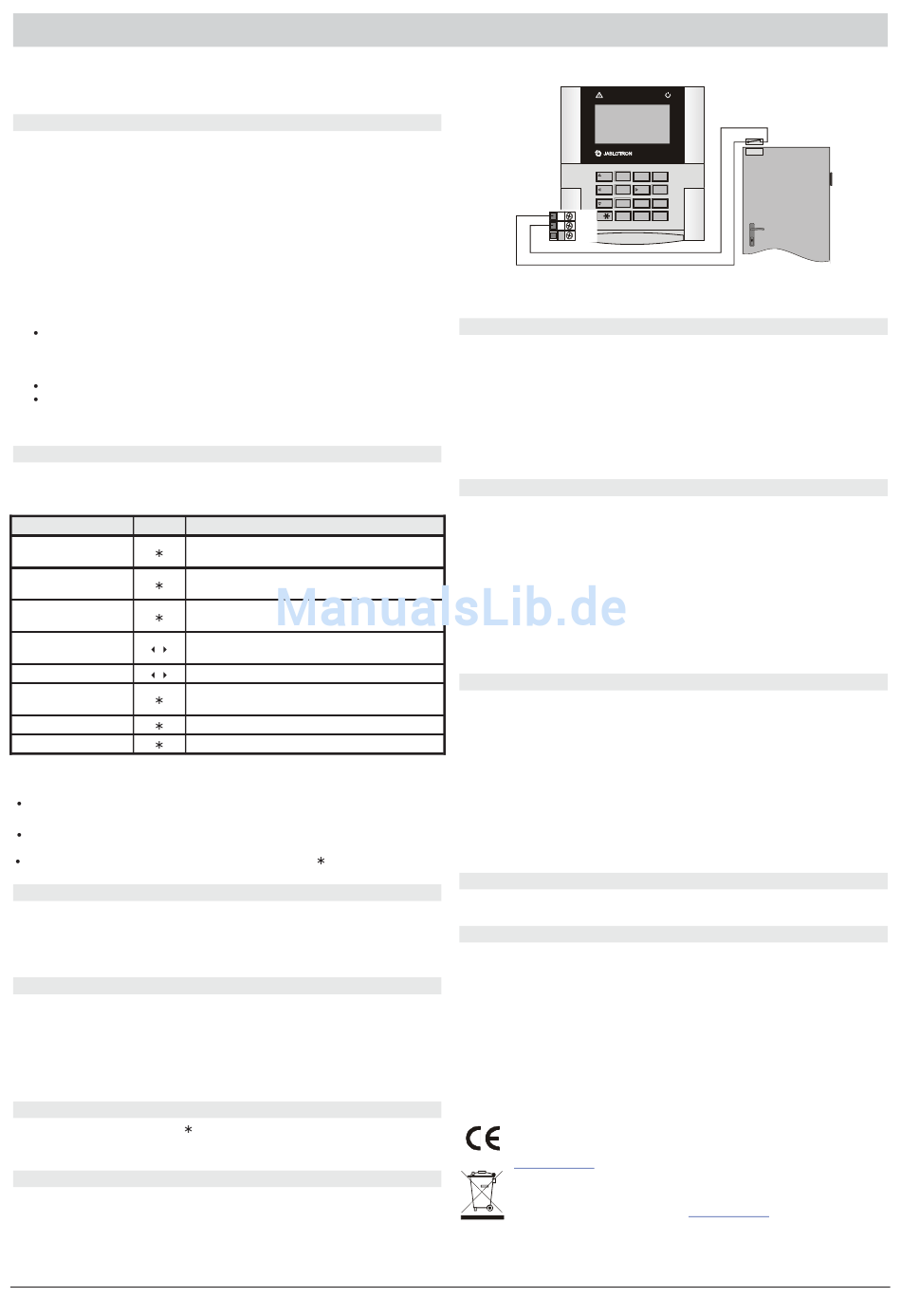

Drahtlose Tastatur - jablotron Oasis Installationsanleitung

Das Produkt ist ein Bestandteil des OASiS-Systems der Firma Jablotron. Es dient zur
Systemsteuerung und -programmierung. Es beinhaltet einen Leser für drahtlose
Zugangskarten und ermöglicht, einen Türöffnungsdetektor anzuschließen. Die Tastatur
kommuniziert drahtlos über ein OASiS- Protokoll und wird batteriegespeist.
Installation
Das Produkt sollte von einem eingewiesenen Techniker mit gültigem Herstellerzertifikat
montiert werden. Die Tastatur ist zur Montage in das Interieur bestimmt, üblicherweise wird
sie an der Eingangstür montiert. Vermeiden Sie die Anbringung in der Nähe von
Metallgegenständen oder anderen Hindernissen für die Funkkommunikation.
1. Den Tastaturdecken öffnen (durch Drücken der Klinke mit einem flachen
Schraubenzieher von unten). Die Klinke ist auch von Vorne zugänglich, nach dem
Aufklappen des Tastendeckels.
Den hinteren Teil auf die gewünschte Stelle montieren
2.
Den Türdetektor installieren (falls dieser eingesetzt werden soll), seinen
3.
Kabel in den hinteren Teil des Kunststoffteils durchziehen und an die
Klemmen IN und GND anschließen.
4. Der Tastatur eine Position im Speicher der Zentrale zuordnen (siehe
Installationshandbuch der Zentrale). Grundverfahren:
Die Zentrale in den Lernmodus umschalten (falls die Zentrale noch keine Tastatur hat,
wird dies durch eine Kurzverbindung des Reset-Brückensteckers in der Zentrale
durchgeführt, sonst durch Drücken der Taste 1 auf der Tastatur in dem Service-
Modus).
Batterien in die Tastatur anschließen – dadurch wird sie angemeldet.
Den Lernmodus mit der Taste # beenden.
5. Die Tastatur auf den hinteren Gehäuseteil aufsetzen.
6.
Die Systemsteuerung mittels Tastatur ist im Handbuch der Zentrale beschrieben.
Internes Menü der Tastatur
Wenn im Service-Modus der Zentrale die Taste ? lange gehalten wird, wird die erste
Position des internen Menüs angezeigt. Mit Hilfe der Pfeiltasten 1 und 7 kann man
in den Menu-Positionen blättern:
Anzeige Taste
Tamper einschalten
Gong einschalten
Piepen einschalten
Helligkeit
Kontrast
Textbearbeitung
English
Tschechisch
Das Menu wird mit der Taste # beendet (wird auch nach 60s Inaktivität beendet).
Hinweise:
Jede Tastatur hat ihr eigenes Menu (das bedeutet, dass jede Tastatur im System ihre
eigene Einstellung haben kann).
Die Tastatur behält die Einstellung auch nach der Trennung der Versorgung. Die
Einstellung kann nur im Einstellungsmenü geändert werden.
In das Menü kann man auch durch Halten der Taste
gelangen.
Automatisches Ausschalten der Tastatur
Beim Betrieb mit Batterien spart die Tastatur Energie, und deshalb schaltet sie sich nach
dem Schließen des Tastaturdeckels oder nach 20s Inaktivität komplett aus (in dem Service-
Modus nach 15 Minuten). Sie wird aktiviert durch: die Öffnung oder das Drücken des
Tastendeckels, durch das Betätigen einer beliebigen Taste oder durch die Aktivierung des
angeschlossenen Türdetektors – siehe unten.
Alternative Versorgung mittels Netzadapters
Wenn die Tastatur mittels eines Netzadapters versorgt wird (DE01-12 Jablotron - Klemmen:
+U und GND), schaltet sie nach 20s Inaktivität nicht aus. Auch beim Einsatz eines Adapters
Batterien anschließen. Die Versorgung des Adapters erst nach der Inbetriebnahme der
Tastatur aus den Batterien (und Aufsetzen auf den hinteren Deckel) einschalten.
Hinweis: bei der Versorgung aus einem Adapter schaltet die Tastatur die
Zustandssignalisierung 3 Minuten nach der Scharfschalung aus (in der Zentrale kann eine
dauerhafte Anzeige der Tastaturen eingeschaltet werden).
Steuerung des PgX- Ausgangs
Durch langes Halten der Taste ON ( ) wird der PgX- Ausgang geschlossen, OFF (#) öffnet
den Ausgang (es muss die Funktion der Steuerung von PgX in der Zentrale eingestellt
werden). Die Schließung und Öffnung wird mit einem langen Piepton bestätigt.
Anschluss eines Türöffnungsdetektors
Die Tastatur ermöglicht es, (einen) Detektor(en) der Türöffnung anzuschließen. Der IN-
Eingang reagiert auf die Trennung von der gemeinsamen GND- Klemme. Die Zentrale
reagiert auf die Aktivierung des IN-Eingangs mit einem verzögerten Alarm an der
Tastaturadresse. Mittels Einstellung in der Zentrale kann auch eine andere Reaktion
ausgewählt und der IN- Eingang in eine der Sektionen zugeordnet werden. Der IN-
Drahtlose Tastatur JA-81F
.
Beschreibung
Schaltet die Detektion einer Sabotage ein/aus
(nur für Service-Zwecke)
Schaltet den Ton bei Störung des IN-Eingangs
ein/aus
Schaltet die akustische Erscheinungen des
Systems ein/aus
Stellt das Niveau der Hinterbeleuchtung von 0 bis
9 ein
Stellt das Kontrast-Niveau von 0 bis 9 ein
Einstieg in die Bearbeitung der Texte in der
Tastatur
Auswahl der Sprache
Auswahl der Sprache
beim Batterieeinlegen
Eingang indiziert auch eine dauerhafte Türöffnung (Zustandsreaktion). Wenn der IN-Eingang
nicht benutzt wird, muss er mit GND verbunden werden.
1
4
7
IN
ON
GND
+U
Beispiel für einen Anschluss von Türdetektoren
Hinweis – bei häufiger Aktivierung des Türdetektors und bei Batteriespeisung wird
die Lebensdauer der Batterien verhältnismäßig gekürzt.
Testen der Tastaturkommunikation
Die Zentrale ermöglicht es, in dem Service-Modus das von der Tastatur gesendete Signal
inklusive der Messung seiner Qualität zu kontrollieren. Zum Testen des Tastatursignals kann
ihr IN-Eingang oder ihr Sabotage-Schalter aktiviert werden.
Hinweis: Die Zentrale misst die Qualität des durch die Tastatur gesendeten Signals.
Es ist nicht möglich, die Qualität des Signals zu messen, welches die Tastatur von der
Zentrale empfängt. Wenn die Tastatur den Kontakt mit der Zentrale verliert (z. B. bei
einer Beschädigung der Zentrale), wird COMM ERROR angezeigt. Falls nach der
Wiedereinschaltung der vorher funktionsfähigen Zentrale die Funktion der Tastatur
nicht wiederhergestellt werden kann, nehmen Sie aus der Tastatur die Batterien aus
und nach einer Minute legen Sie diese wieder ein.
Änderungen der Tastaturtexte
Die Tastatur verfügt über 2 Textarten: Namen von Peripherien und Kodes (sie werden in der
zweiten Zeile hinter der Adressennummer angezeigt) und Systemtexte (sonstige).
Eine komfortable Textbearbeitung ist mit Hilfe des Rechners und des Programms OLink
möglich. Für das Speichern der Texte in die Tastatur ist es notwendig, die Tastatur mit
einem Kabel entweder an den Bus der Zentrale anzuschließen oder die Tastatur und
das PC mit installiertem OLink direkt zu verbinden. Das Speichern der Texte wird mit
Hilfe des Angebotes in dem Fenster Texte durchgeführt.
Die Namen können auch direkt auf der Tastatur bearbeitet werden (Menü Textbearbeitung)
– siehe Installationshandbuch der Zentrale. Die auf der Tastatur bearbeiteten Texte werden
jedoch nur in der Tastatur gespeichert, wo die Bearbeitung vorgenommen wurde.
Die Texte können in der Tastatur gespeichert werden, es ist jedoch nicht möglich, sie aus der
Tastatur abzulesen.
Batteriewechsel in der Tastatur
Das System kontrolliert den Batteriezustand, und falls diese fast entladen ist, informiert es
den Benutzer (ggf. auch
Unterleuchtungsniveau, zeigt eine Versorgungsstörung an und funktioniert weiter. Es wird
empfohlen, die Batterie spätestens innerhalb von 1 Woche auszutauschen. Wenn sie nicht
rechtzeitig ausgetauscht werden, wird die Tastatur beim Spannungsabfall unter das kritische
Niveau außer Betrieb gesetzt. Der Batterieaustausch wird vom Servicetechniker im
Servicemodus durchgeführt.
Hinweis: Tauschen Sie jeweils die beiden Batterien gleichzeitig gegen neue aus, und
verwenden Sie nur den gleichen Typ (gleicher Hersteller). Beim Batterieaustausch
neue Batterien erst nach einer Minute nach der Entnahme der ursprünglichen
Batterien einlegen.
Gebrauchte Batterien bitte nicht im Hausmüll entsorgen, sondern an eine Sammelstelle
übergeben.
Herausnehmen der Tastatur aus dem System
Das System meldet einen möglichen Tastaturverlust. Wenn Sie die Tastatur absichtlich
demontieren, müssen Sie sie auch in der Zentrale löschen.
Technische Parameter
Versorgung
Typische Batterielebensdauer
Kommunikationsbereich
Kommunikationsreichweite
RFID-Karten
Eingang für den Türdetektor
Abmessungen
Umgebung gemäß EN 50131-1
Arbeitstemperaturbereich
Sicherung gemäß EN 50131-1, EN 50131-3, EN 50131-6, EN 50131-5-3
Erfüllt ETSI 300220, ETSI 300330, EN 50130-4, EN 55022, EN 60950-1
Betriebsbedingungen
Das Produkt wurde im Einklang mit den entsprechenden Bestimmungen ausgelegt und
hergestellt: Regierungsanordnung Nr. 426/2000 Slg. (der Gesetzessammlung), wenn
zweckgemäß verwendet. Das Original der Komformitätserklärung steht unter
www.jablotron.com in der Sektion Beratung zur Verfügung.
Bemerkung: Das Produkt, obwohl es keine schädlichen Materialien enthält, bitte nicht
im Hausmüll entsorgen, sondern an einer Sammelstelle für Elektronikabfall abgeben.
Ausführliche Informationen finden Sie auf
97
A B C
OASiS
2 3
ABC
5 6
A
8 9 B
0 #
ESC ?
OFF
den Servicetechniker). Die Tastatur
2x Lithium-Batterien Typ CR123A (3,0V)
ca. 2 Jahre (max. 2 Aktivierungen täglich,
ohne Einsatz von IN)
868 MHz, Protokoll OASiS
PC-01 oder PC-02 Jablotron (EM UNIQUE 125kHz)
IN ( Trennschleife) Reaktion optional
www.jablotron.com in der Sektion Beratung.
reduziert das
ca. 100m (freie Sichtt)
120 x 130 x 30 mm
II. innen allgemein
-10 bis +40 °C
Stufe 2
VO-R/10/06.2009-9
