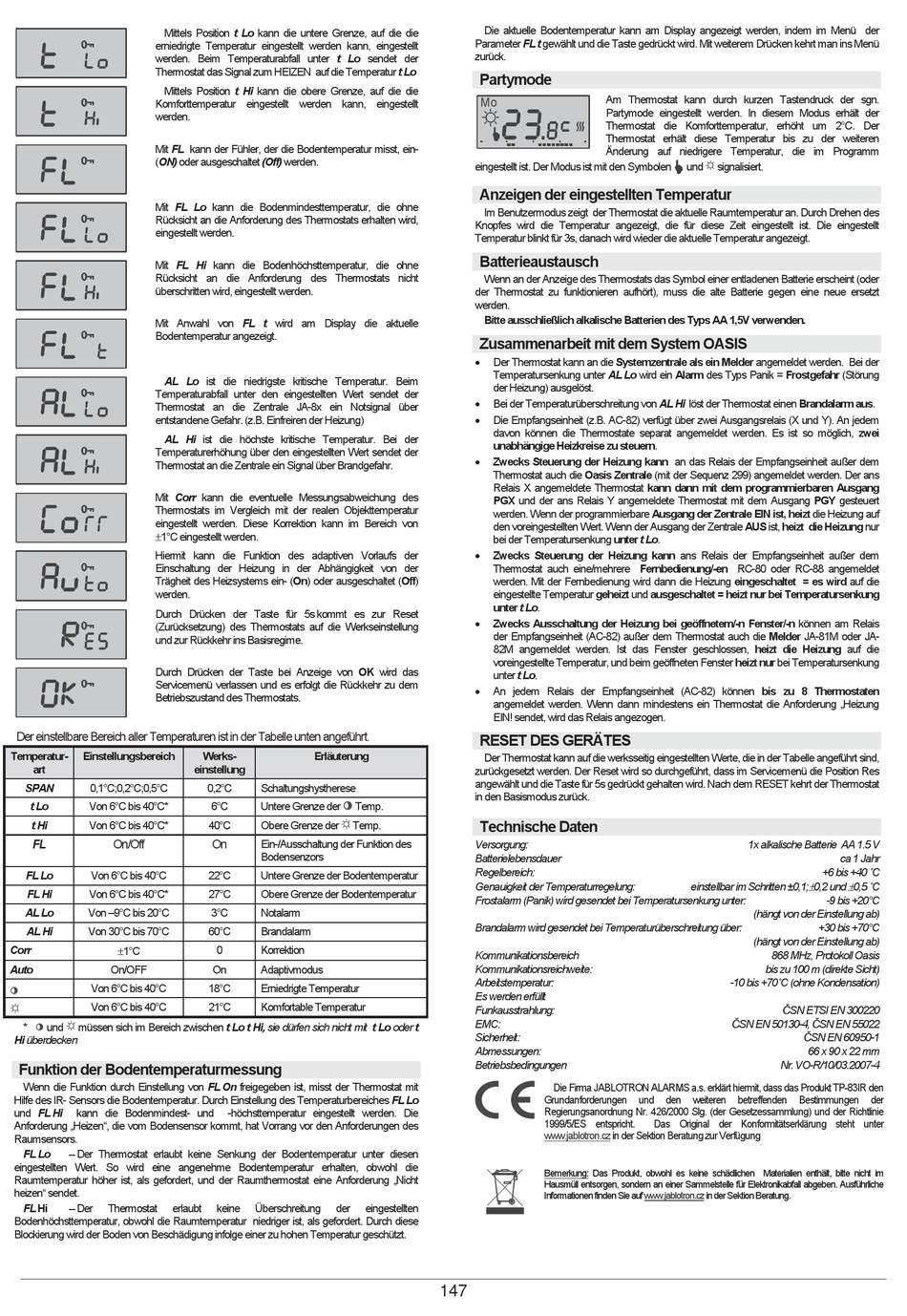

Mittels Position t Lo kann die untere Grenze, auf die die
erniedrigte Temperatur eingestellt werden kann, eingestellt
werden. Beim Temperaturabfall unter t Lo sendet der
Thermostat das Signal zum HEIZEN auf die Temperatur t Lo
Mittels Position t Hi kann die obere Grenze, auf die die
Komforttemperatur eingestellt werden kann, eingestellt
werden.
Mit FL kann der Fühler, der die Bodentemperatur misst, ein-
(ON) oder ausgeschaltet (Off) werden.
Mit FL Lo kann die Bodenmindesttemperatur, die ohne
Rücksicht an die Anforderung des Thermostats erhalten wird,
eingestellt werden.
Mit FL Hi kann die Bodenhöchsttemperatur, die ohne
Rücksicht an die Anforderung des Thermostats nicht
überschritten wird, eingestellt werden.
Mit Anwahl von FL t wird am Display die aktuelle
Bodentemperatur angezeigt.
AL Lo ist die niedrigste kritische Temperatur. Beim
Temperaturabfall unter den eingestellten Wert sendet der
Thermostat an die Zentrale JA-8x ein Notsignal über
entstandene Gefahr. (z.B. Einfreiren der Heizung)
AL Hi ist die höchste kritische Temperatur. Bei der
Temperaturerhöhung über den eingestellten Wert sendet der
Thermostat an die Zentrale ein Signal über Brandgefahr.
Mit Corr kann die eventuelle Messungsabweichung des
Thermostats im Vergleich mit der realen Objekttemperatur
eingestellt werden. Diese Korrektion kann im Bereich von
1°C eingestellt werden.
Hiermit kann die Funktion des adaptiven Vorlaufs der
Einschaltung der Heizung in der Abhängigkeit von der
Trägheit des Heizsystems ein- (On) oder ausgeschaltet (Off)
werden.
Durch Drücken der Taste für 5s kommt es zur Reset
(Zurücksetzung) des Thermostats auf die Werkseinstellung
und zur Rückkehr ins Basisregime.
Durch Drücken der Taste bei Anzeige von OK wird das
Servicemenü verlassen und es erfolgt die Rückkehr zu dem
Betriebszustand des Thermostats.
Der einstellbare Bereich aller Temperaturen ist in der Tabelle unten angeführt.
Temperatur-
Einstellungsbereich
art
SPAN
0,1°C;0,2°C;0,5°C
t Lo
Von 6°C bis 40°C*
t Hi
Von 6°C bis 40°C*
FL
On/Off
FL Lo
Von 6°C bis 40°C
FL Hi
Von 6°C bis 40°C*
AL Lo
Von –9°C bis 20°C
AL Hi
Von 30°C bis 70°C
Corr
1°C
Auto
On/OFF
Von 6°C bis 40°C
Von 6°C bis 40°C
*
und
müssen sich im Bereich zwischen t Lo t Hi, sie dürfen sich nicht mit t Lo oder t
Hi überdecken
Funktion der Bodentemperaturmessung
Wenn die Funktion durch Einstellung von FL On freigegeben ist, misst der Thermostat mit
Hilfe des IR- Sensors die Bodentemperatur. Durch Einstellung des Temperaturbereiches FL Lo
und FL Hi
kann die Bodenmindest- und
Anforderung „Heizen", die vom Bodensensor kommt, hat Vorrang vor den Anforderungen des
Raumsensors.
FL Lo
– Der Thermostat erlaubt keine Senkung der Bodentemperatur unter diesen
eingestellten Wert. So wird eine angenehme Bodentemperatur erhalten, obwohl die
Raumtemperatur höher ist, als gefordert, und der Raumthermostat eine Anforderung „Nicht
heizen" sendet.
FL Hi
– Der
Thermostat
erlaubt
Bodenhöchsttemperatur, obwohl die Raumtemperatur niedriger ist, als gefordert. Durch diese
Blockierung wird der Boden von Beschädigung infolge einer zu hohen Temperatur geschützt.
Werks-
Erläuterung
einstellung
0,2°C
Schaltungshystherese
6°C
Untere Grenze der
Temp.
40°C
Obere Grenze der
Temp.
On
Ein-/Ausschaltung der Funktion des
Bodensenzors
22°C
Untere Grenze der Bodentemperatur
27°C
Obere Grenze der Bodentemperatur
3°C
Notalarm
60°C
Brandalarm
0
Korrektion
On
Adaptivmodus
18°C
Erniedrigte Temperatur
21°C
Komfortable Temperatur
-höchsttemperatur eingestellt werden. Die
keine
Überschreitung
der
eingestellten
Die aktuelle Bodentemperatur kann am Display angezeigt werden, indem im Menü der
Parameter FL t gewählt und die Taste gedrückt wird. Mit weiterem Drücken kehrt man ins Menü
zurück.
Partymode
Am Thermostat kann durch kurzen Tastendruck der sgn.
Mo
Partymode eingestellt werden. In diesem Modus erhält der
Thermostat die Komforttemperatur, erhöht um 2°C. Der
Thermostat erhält diese Temperatur bis zu der weiteren
Änderung auf niedrigere Temperatur, die im Programm
eingestellt ist. Der Modus ist mit den Symbolen
Anzeigen der eingestellten Temperatur
Im Benutzermodus zeigt der Thermostat die aktuelle Raumtemperatur an. Durch Drehen des
Knopfes wird die Temperatur angezeigt, die für diese Zeit eingestellt ist. Die eingestellt
Temperatur blinkt für 3s, danach wird wieder die aktuelle Temperatur angezeigt.
Batterieaustausch
Wenn an der Anzeige des Thermostats das Symbol einer entladenen Batterie erscheint (oder
der Thermostat zu funktionieren aufhört), muss die alte Batterie gegen eine neue ersetzt
werden.
Bitte ausschließlich alkalische Batterien des Typs AA 1,5V verwenden.
Zusammenarbeit mit dem System OASIS
Der Thermostat kann an die Systemzentrale als ein Melder angemeldet werden. Bei der
Temperatursenkung unter AL Lo wird ein Alarm des Typs Panik = Frostgefahr (Störung
der Heizung) ausgelöst.
Bei der Temperaturüberschreitung von AL Hi löst der Thermostat einen Brandalarm aus.
Die Empfangseinheit (z.B. AC-82) verfügt über zwei Ausgangsrelais (X und Y). An jedem
davon können die Thermostate separat angemeldet werden. Es ist so möglich, zwei
unabhängige Heizkreise zu steuern.
Zwecks Steuerung der Heizung kann an das Relais der Empfangseinheit außer dem
Thermostat auch die Oasis Zentrale (mit der Sequenz 299) angemeldet werden. Der ans
Relais X angemeldete Thermostat kann dann mit dem programmierbaren Ausgang
PGX und der ans Relais Y angemeldete Thermostat mit dem Ausgang PGY gesteuert
werden. Wenn der programmierbare Ausgang der Zentrale EIN ist, heizt die Heizung auf
den voreingestellten Wert. Wenn der Ausgang der Zentrale AUS ist, heizt die Heizung nur
bei der Temperatursenkung unter t Lo.
Zwecks Steuerung der Heizung kann ans Relais der Empfangseinheit außer dem
Thermostat auch eine/mehrere Fernbedienung/-en RC-80 oder RC-88 angemeldet
werden. Mit der Fernbedienung wird dann die Heizung eingeschaltet = es wird auf die
eingestellte Temperatur geheizt und ausgeschaltet = heizt nur bei Temperatursenkung
unter t Lo.
Zwecks Ausschaltung der Heizung bei geöffnetem/-n Fenster/-n können am Relais
der Empfangseinheit (AC-82) außer dem Thermostat auch die Melder JA-81M oder JA-
82M angemeldet werden. Ist das Fenster geschlossen, heizt die Heizung auf die
voreingestellte Temperatur, und beim geöffneten Fenster heizt nur bei Temperatursenkung
unter t Lo.
An jedem Relais der Empfangseinheit (AC-82) können bis zu 8 Thermostaten
angemeldet werden. Wenn dann mindestens ein Thermostat die Anforderung „Heizung
EIN! sendet, wird das Relais angezogen.
RESET DES GERÄTES
Der Thermostat kann auf die werksseitig eingestellten Werte, die in der Tabelle angeführt sind,
zurückgesetzt werden. Der Reset wird so durchgeführt, dass im Servicemenü die Position Res
angewählt und die Taste für 5s gedrückt gehalten wird. Nach dem RESET kehrt der Thermostat
in den Basismodus zurück.
Technische Daten
Versorgung:
Batterielebensdauer
Regelbereich:
Genauigkeit der Temperaturregelung:
Frostalarm (Panik) wird gesendet bei Temperatursenkung unter:
Brandalarm wird gesendet bei Temperaturüberschreitung über:
Kommunikationsbereich
Kommunikationsreichweite:
Arbeitstemperatur:
Es werden erfüllt
Funkausstrahlung:
EMC:
Sicherheit:
Abmessungen:
Betriebsbedingungen
Die Firma JABLOTRON ALARMS a.s. erklärt hiermit, dass das Produkt TP-83IR den
Grundanforderungen
Regierungsanordnung Nr. 426/2000 Slg. (der Gesetzessammlung) und der Richtlinie
1999/5/ES entspricht.
www.jablotron.cz
Bemerkung: Das Produkt, obwohl es keine schädlichen Materialien enthält, bitte nicht im
Hausmüll entsorgen, sondern an einer Sammelstelle für Elektronikabfall abgeben. Ausführliche
Informationen finden Sie auf
147
und
signalisiert.
1x alkalische Batterie AA 1.5 V
einstellbar im Schritten ±0,1; 0,2 und 0,5 C
(hängt von der Einstellung ab)
(hängt von der Einstellung ab)
868 MHz, Protokoll Oasis
bis zu 100 m (direkte Sicht)
-10 bis +70 C (ohne Kondensation)
SN EN 50130-4, SN EN 55022
Nr. VO-R/10/03.2007-4
und
den
weiteren
betreffenden
Das Original der Konformitätserklärung steht unter
in der Sektion Beratung zur Verfügung
www.jablotron.cz
in der Sektion Beratung.
ca 1 Jahr
+6 bis +40 C
-9 bis +20°C
+30 bis +70°C
SN ETSI EN 300220
SN EN 60950-1
66 x 90 x 22 mm
Bestimmungen
