Funk-Bewegungs-/GlasbruchmelderJA-80PB
Der JA-80PB ist eine Komponente des Alarmsystems OASIS 80. Er besteht
aus zwei unabhängigen Meldern, die zwei separate Adressen in der
Zentrale belegen. Der Bewegungsmelder arbeitet mit einem PIR-Sensor.
Der Glasbruchmelder analysiert Luftdruckveränderungen in Kombination
mit dem charakteristischen Geräusch von brechendem Glas. Dieses
Produkt wurde für den Gebrauch in Innenräumen konzipiert. Der
batteriebetriebene Melder kommuniziert über das Funkprotokoll OASIS.

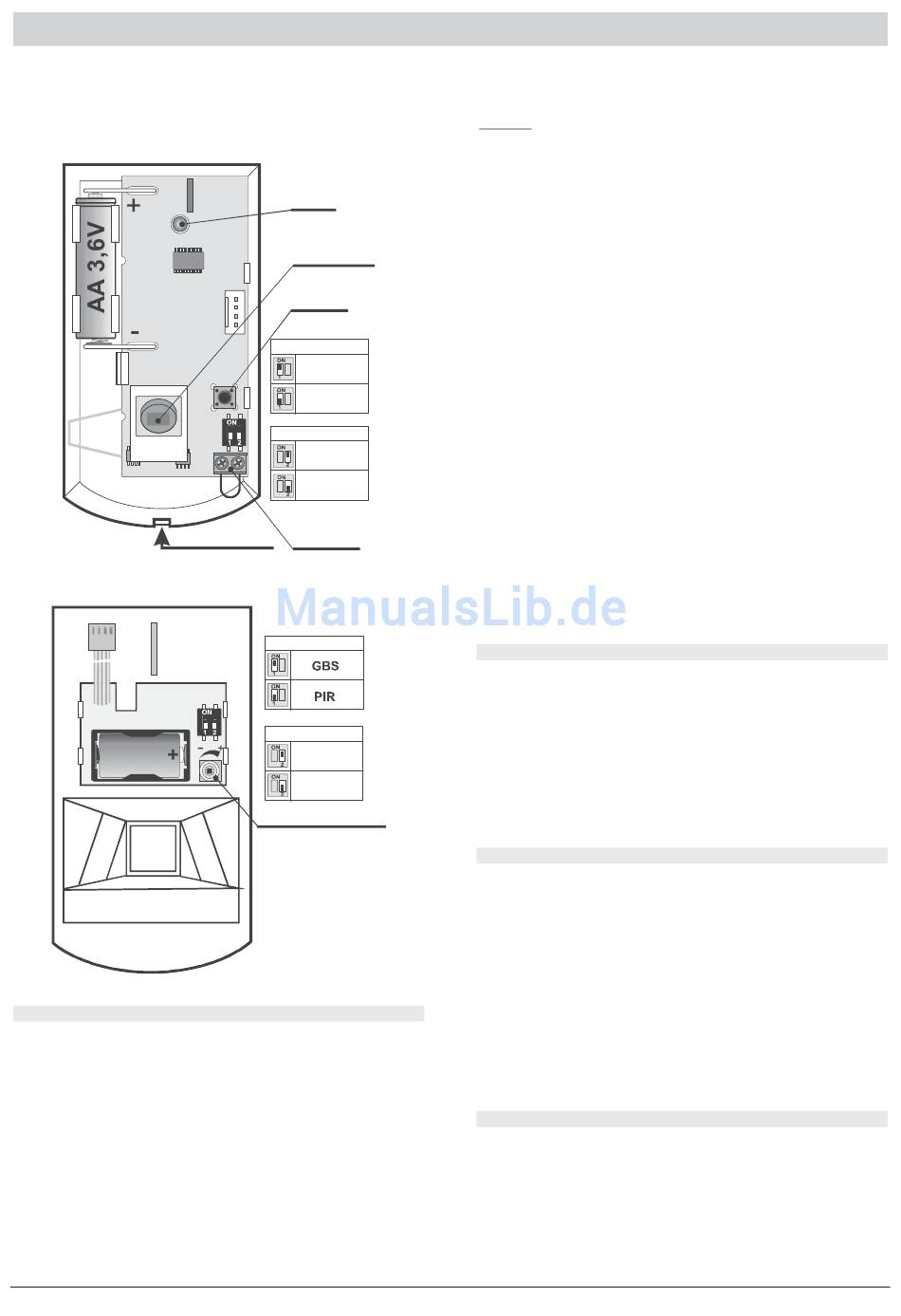

VERRIEGELUNG
PIR-Bewegungsmelder
3,6V 1/2 AA
Glasbruchmelder
Installation
Die Installation der Funkalarmanlage OASIS sollte nur von geschulten
Personen durchgeführt werden (Sicherheitserrichter/ Elektroninstallateur in
Deutschland oder Errichter mit aufrechter Gewerbeberechtigung zum
Errichten von Alarmanlagen in Österreich).
Der Melder kann an einer flachen Wand oder in der Ecke eines Raumes
installiert werden. Innerhalb des Erfassungsbereiches des PIR-Sensors
sollten sich keine Objekte befinden, die ihre Temperatur rasch verändern,
so wie elektrische Radiatoren, Gasöfen etc. Bewegliche Objekte mit einer
Temperatur, die der von Menschen ähnlich ist, wie z.B. Gardinen, die sich
über einer Heizung bewegen und Haustiere sollten sich ebenfalls nicht im
Erfassungsbereich befinden. Der Melder sollte nicht auf Fenster oder
Lampen ausgerichtet sein oder sich in der Nähe von Luftzirkulation wie z.B.
Ventilatoren, offenen Fenstern oder Türen befinden. Aufgrund seiner
Empfindlichkeit gegen Luftdruckveränderungen und Geräusche sollte er
nicht in der Nähe von Klimaanlagen oder Lüftungsschächten platziert
werden. Im überwachten Bereich sollten sich keine Vibrations- oder
LED
PIR Sensor
Sabotage
Kontakt
Erfassung
HOCH
NORMAL
Reaktion
SOFORT
VERZÖGERT
ALARM-
EINGANG
LED Anzeige
Reaktion
SOFORT
VERZÖGERT
GBS Empfindlichkeit
Lärmquellen befinden. Auch darf die „Sicht" des Melders auf den
überwachten Bereich nicht behindert werden. Halten Sie den Melder fern
von Metallgegenständen, die die Funkkommunikation beeinträchtigen
könnten.
Warnung: Die häufigste Ursache von Fehlalarmen ist eine ungünstige
Platzierung des Melders.
Schalten Sie den Melder nicht scharf, wenn sich Menschen oder Tiere
innerhalb des Erfassungsbereiches bewegen.
1. Öffnen Sie das Gehäuse des Melders, indem Sie auf die Verriegelung
drücken, und stecken Sie das Kabel aus, das zum Modul auf der
Gehäusevorderseite führt.
2. Entfernen Sie das PIR Modul, das durch einen Riegel arretiert wird.
3. Drücken
Sie
die
Mindestens eine Schraube sollte den Sabotagebereich durchdringen.
4. Schrauben Sie die Gehäuserückseite an die Wand, ca. 2m über dem
Boden (vertikal, mit der Verriegelung an der Unterseite).
5. Setzen Sie das PIR-Modul an der ursprünglichen Stelle wieder ein.
6. Schließen Sie die Batterie noch nicht an, und lassen Sie das
Gehäuse geöffnet. Gehen Sie nach der Bedienungsanleitung der
Zentrale oder des Empfängers vor. Die Grundlagen der Anmeldung
sind wie folgt:
a) Stellen Sie den Anmeldemodus an der Zentrale ein, indem Sie im
Errichtermodus "1" eingeben.
b) Setzen Sie eine Batterie in den Bewegungsmelder ein, um seine
Anmeldung zu aktivieren.
c) Setzen Sie eine Batterie in den Glasbruchmelder ein, und verbinden
Sie sein Kabel mit dem PIR-Modul. Dadurch wird seine Anmeldung
an der nächsten freien Adresse in der Zentrale aktiviert. Der
Glasbruchmelder meldet sich erst nach dem Bewegungsmelder an.
d) Verlassen Sie den Anmeldemodus durch Drücken der Taste "#".
Zur Erfüllung der Norm EN 50131-2-2 ist es notwendig, die Deckelklinke mit
der mitgelieferten Schraube zu sichern.
Um einen Melder nach dem Einsetzen der Batterien anzumelden, nehmen
Sie zunächst die Batterien heraus, halten Sie den Sabotagekontakt
gedrückt und lassen Sie ihn wieder los, um eventuelle Restladung zu
entladen. Nach dem Einsetzen der Batterien benötigt der Melder zwei
Minuten zur Stabilisierung. Während dieser Zeit leuchtet die LED ständig.
DIP-Schalter im PIR-Modul
NORM / HIGH: Auswahl der Immunität gegen Fehlalarme. Die Position
NORM kombiniert eine sehr hohe Immunität mit schnellen Reaktionen des
Sensors. Die Position HIGH ermöglicht eine erhöhte Immunität bei einer
langsameren Reaktionszeit und wird nur bei problematischen Installationen
verwendet.
INS / DEL. DEL ermöglicht Eingangs- & Ausgangsverzögerungen für
Melder in einem Gebäudeeingang. Bei INS löst der Melder sofort die
Alarmaktivierung aus, wenn die Zentrale scharfgeschaltet ist. Dieser DIP-
Schalter (INS/DEL) ist nur wirksam, wenn der Adresse des Melders in der
OASIS Zentrale eine natürliche Reaktion zugewiesen wurde. In
Verbindung mit einem UC-8x oder AC-8x Empfänger ist er ebenfalls nicht
wirksam.
DIP-Schalter im Glasbruchmodul
DEL / INS wählt die Reaktion der Zentrale auf einen Glasbruch aus. DEL
ermöglicht Eingangs- & Ausgangsverzögerungen und wird für Melder
neben einem Gebäudeeingang empfohlen. Bei INS löst der Melder sofort
die Alarmaktivierung aus, wenn die Zentrale scharfgeschaltet ist. Dieser
DIP-Schalter (INS/DEL) ist nur wirksam, wenn der Adresse des Melders in
der OASIS Zentrale eine natürliche Reaktion zugewiesen wurde. In
Verbindung mit einem UC-8x oder AC-8x Empfänger ist er ebenfalls nicht
wirksam.
PIR / GBS: Zur Auswahl, ob die Auslösung von Bewegungsmelder oder
Glasbruchmelder durch die LED angezeigt wird. Eine Änderung dieser
Einstellung ist nur in den ersten 15 Minuten nach dem Schließen des
Gehäuses wirksam (Testmodus).
Hinweis: Obwohl sich beide Melder in demselben Gehäuse befinden,
agieren sie unabhängig. Jeder hat seine eigene Adresse und seine eigene
wählbare
Reaktion,
Errichtermodus der Zentrale eingestellt werden kann.
Testen des Melders
15 Minuten nach dem Schließen des Gehäuses zeigt die LED im
Testmodus das Auslösen des Bewegungs- oder des Glasbruchmelders an,
je nachdem, was zuvor mit dem DIP-Schalter PIR/GBS ausgewählt wurde.
Die Stärke und Qualität der Meldersignale kann an der Zentrale im
Errichtermodus gemessen werden.
Ist der DIP-Schalter in der Position PIR, so zeigen kurze Blinksignale der
LED an, dass der Melder durch Bewegung ausgelöst wird. Lange
107
Bohrlöcher
durch
die
die
über
DIP-Schalter
im
Gehäuserückseite.
Melder
oder
im
