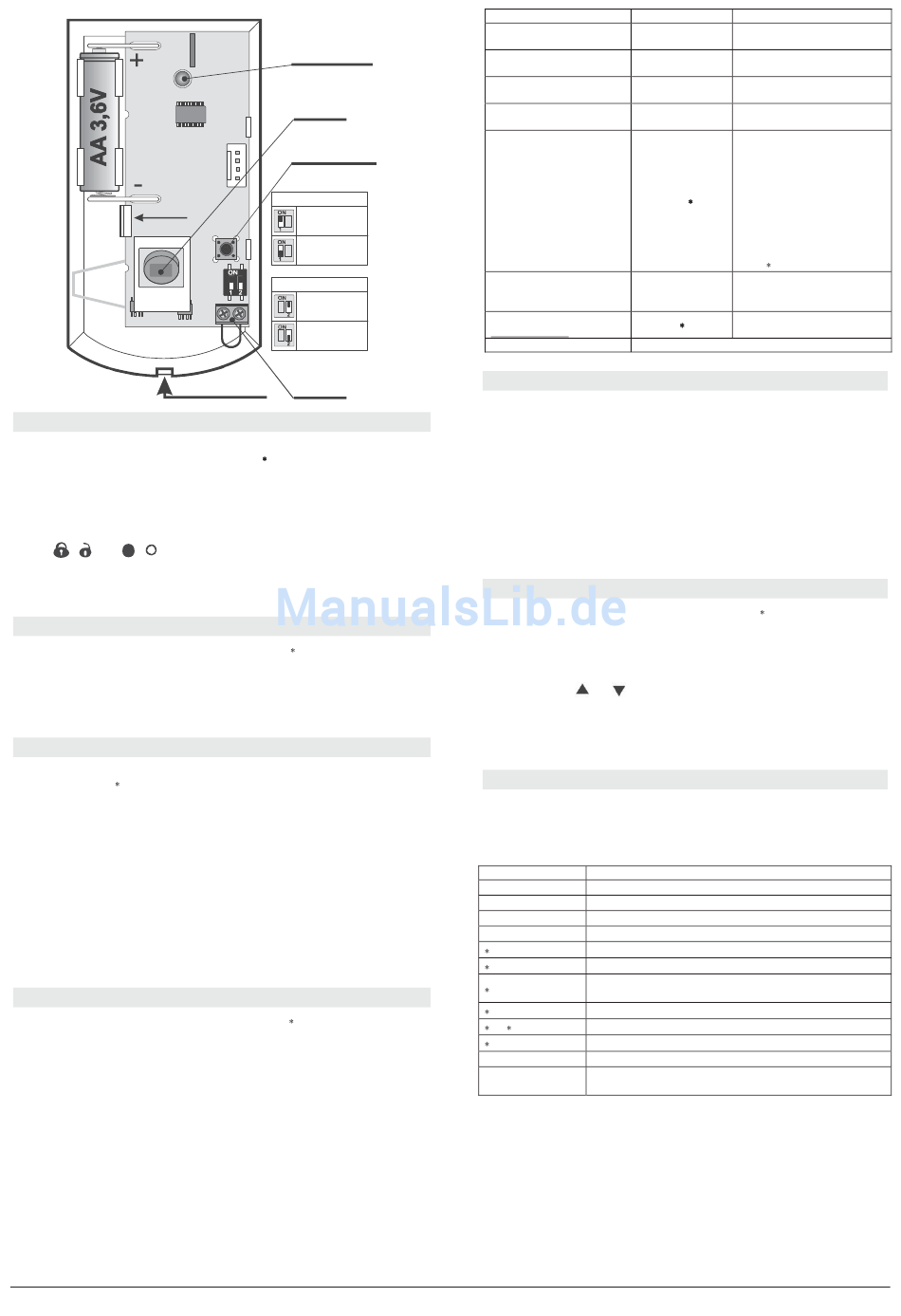

jablotron Oasis Installationsanleitung Seite 6

Klinke
Deckelklinke
5. Beifügung weiterer drahtloser Peripherien
Wenn weitere drahtlose Peripherien beigefügt werden (bis zu 50 anwendbar), muss sich
das System im Servicemodus befinden. Wenn nicht, 0 8080 eingeben.
1. Mit der Taste 1 Lernen einschalten.
2. Es wird die erste freie Adresse dargestellt (schrittweise durch Pfeile durchblättern).
3. Durch Batterieeinschaltung (Speisung) wird das Element angelernt (A leuchtet
auf).
o Die Fernbedienung RC-86 wird durch Druck und Halten des Drucktastenpaars
+ oder + angelernt.
4. Der Lernmodus wird durch die Taste # beendet.
5. In die Empfangsmodule UC-82 oder AC-82 wird die Zentrale durch Eingabe 299 im
Servicemodus angelernt.
6. Testen der Peripheriefunktionen
1. Das System muss im Servicemodus sein, wenn nicht, 0 8080 eingeben.
2. Peripherie aktivieren (z.B. Detektor) – die Tastatur (Deckel muss geöffnet sein) stellt
die Signalbeschreibung dar.
o Die Bewegungsmelder können max. 15 Min. ab Deckelschließung getestet
werden, danach wird die Detektion häufiger Bewegungen unterdrückt (für weiteres
Testen den Deckel auf- und zumachen).
7. Überprüfung der Signalstärke von Peripherien
1. An die Zentrale muss die Antenne angeschlossen sein und sie muss in Servicemodus
sein; wenn nicht, 0 8080 eingeben.
2. 298 eingeben, es wird die Adresse der niedrigsten zugeordneten Peripherie
dargestellt.
3. Diese Peripherie aktivieren, an der Tastatur (Tür soll geöffnet sein) wird die
Signalqualität im Umfang 1/4 bis 4/4 dargestellt, (soll min. 2/4 sein, ist er schwächer,
den Element auf einer anderen Stelle anbringen).
o Die Bewegungsmelder können max. 15 Min. ab Deckelschließung getestet
werden, danach wird die Detektion häufiger Bewegungen unterdrückt (für weiteres
Testen den Deckel auf- und zumachen).
o Das Signal der Tastatur JA-80F wird durch Aktivierung des angeschlossenen
Türsensors oder durch Aktivierung ihres Sabotagesensors gemessen.
o Das Signal der Sirene JA-80L wird durch den Druck ihrer Drucktaste gemessen.
4. Mit den Pfeiltasten können weitere Peripherien ausgewählt werden.
5. Mit # wird das Messen beendet.
8. Systemeinstellung
1. Das System muss im Servicemodus sein, wenn nicht, 0 8080 eingeben.
2. Folgende Sequenzen (vollständiges Verzeichnis siehe Handbuch der Zentrale und
des Kommunikationsmoduls) eingeben:
Meldeleuchte
Detektions
Sensor
Deckelkontakt
Detektion
ERHÖHT
NORMAL
Reaktion
SOFORTIG
VERZÖGERT
Eingang
6
Funktion Sequenz
Neuer Servicekode 5 xxxx xxxx
Abgangsverzögerung 20x
Ankunftsverzögerung 21x
Alarmlänge 22x
Einstellung von
Telefonnummern für
81 M xx.x 0
Berichterstattung von
Ereignissen auf Telefon
Übersendung Ankunfts-SMS
auf die erste Tel.Nr. im 926 x
Speicher M
Feststell.d.Reg.Codes in
910 xx.x 0
www.GSMlink.cz
Einstell.d.Uhrzeit&Datum 4 hh:mm TT MM JJ
9. GSM Kommunikationstest
1. In Speicher M1 Ihre Handynummer speichern,
2. Mit der Taste # das Serviceregime beenden und mittels Drücken der beiden
Tasten der Fernbedienung Panikalarm auslösen – das System wird eine Alarm-
SMS senden,
3. Mittels Fernbedienung Panikalarm beenden,
4. Tel.Nr. der SIM-Karte in der Zentrale (angeführt in Alarm-SMS) anrufen. Anruf
bis zum Piepton klingeln lassen, dann über Handytastatur Servicecode eingeben
(werkseitig war 8080),
5. das Handy wird wie eine Systemtastatur arbeiten – erproben,
6. Anruf beenden,
7. In Speicher M Anwendertelefone speichern, Ihre Tel.Nr. in den Speicher M8
speichern.
10. Editation von Tastaturtexten
1. Das System muss im Servicemodus sein; wenn nicht, 0 8080 eingeben,
2. Taste ? drücken und halten – Textbearbeitung wird eingeschaltet,
3. Tasten: 1 und 7 blättern Buchstaben und Nummern,
4 und 5 schieben den Kursor,
2 löscht das Zeichen,
und Wahl von weiterem Text
# beendet Editation.
Hinweis: Die Texte werden nur in Tastatur gespeichert. Eine bequemere
Textbearbeitung ist über PC und SW Olink möglich.
11. Installation beenden
1. Mit der Taste # den Servicemodus beenden und die Systembedienung dem
Benutzer vorführen.
2. Empfehlen Sie dem Benutzer, den werkseitigen Masterkode zu ändern.
Durch Eingabe Funktion
Anw.Kode/Karte Scharfschaltung oder Unscharfschaltung
ABC Vollständige Scharfschaltung
A Teilweise Scharfschaltung A (wenn angewendet)
B Teilweise Scharfschaltung AB (wenn angewendet)
4 Ereignisspeicher lesen (4 schrittweise möglich)
5 Neuer MASTER-Kode (Bsp: *5 1234 2789 2789)
Neuer Anwenderkode/Karte (Bsp:F6 1234 03 3344 – stellt Kode
6
03 ein, Löschen F6 1234 03 0000)
7 Kode Zwangsbedienung
8 a 9 Ausgangbedienung PGX und PGY (wenn angwdt.)
Wartungsmod. (Testen, Kodeübersicht, Bypass...)
0 MASTERKode
# Wahl oder Wartungsmodus beenden
Aktive Melder, Fehlerursache oder PG-Ausgangzustände
?
darstellen
Bemerkung
8080 – Werkseitig
xxxx – neuer Servicekode
x = x10s (zB. 205 = 50s)
Werkseitig 30s
x = x5s (zB. 204 = 20s)
Werkseitig 20s
x = Minuten 1 bis 8, 9 = 15min.,
Werkseitig 4min
M = Speicher 1 bis 8
M1 & 2 Alarm-SMS
M3 & 4 Alarm-SMS & Tel.
M5 & 6 Alarm-SMS &
Tel.+Sich./Entsich.SMS
M7 Alarm durch Anruf
M8 SMS mit Störungs-
meldungen
xx..x = Tel. Nr.
81 M 0 löscht Nr.
x = 1 freigegeben (Werkseitig)
x = 0 gesperrt
xx.x ist Nr. Ihres Handy
