Produktbeschreibung

AC-8014 ist ein 14-Kanal-Signalempfänger von drahtlosen Thermostaten
der Reihe TP-8x, welche auf der Frequenz 868 MHz arbeiten, und von Bus-
Thermostaten TP-8x. Man kann damit effektiv Systeme einer elektrischen
Heizung oder einer Warmwasserheizung steuern.
Möglichkeit, den Temperatur-Modus
unabhängig zu programmieren. Der Empfänger hat dazu noch den MODE-
Kanal zum Übergehen auf den ökonomischen Heizungs-Modus. Er ist vor
allem zur Steuerung der Heizsysteme bestimmt und ist zur Erweiterung der
drahtfesten Sicherheitssysteme mit drahtlosen Detektoren nicht geeignet.
Die Ausgänge einzelner Kanäle werden durch Leistungstransistoren
eingeschaltet. Um die maximale Stromabnahme zu begrenzen, wird bei der
Schaltung von mehr als sieben Ausgängen zugleich das Prinzip der
Pulsschaltung eingesetzt. Das Produkt ist hiermit zur Schaltung der
Ventilen-Thermoantrieben der Warmwasserheizung ausgelegt und ist
deswegen nicht für die Anlagen geeignet, welche über Relais gesteuert
werden. Den Zustand einzelner Ausgänge indizieren übersichtlich die
Signalleuchten auf dem Paneel.
Der Empfänger wird entweder nur als eine Bus-Ausführung hergestellt,
Typ AC-814, oder hybrid, Typ AC-8014. Dieser ist um das Modul für den
Signalempfang der drahtlosen Thermostaten TP-8x ergänzt.
In der Anlage ist ein Modul der Kraft-Ausgänge AC-8000R eingesetzt,
welches zur Steuerung der Umwälzpumpe bestimmt ist. Der Empfänger
kann um ein weiteres Modul AC-8000R ergänzt werden, welches eine
Zusatzfunktion – Boiler-Steuerung – besitzt. Das Relais an den Modulen
wird immer dann eingeschaltet, wenn mindestens einer der Ausgänge
zugeschaltet wird.
Installation
Der Schrank des Empfängers wird an die Wand mit 3 Schrauben montiert.
Zur Kabeleinführung sind in dem Pressling Knicköffnungen vorgesehen.
Führen Sie in den Schrank sämtliche Anschlusskabel ein (Speisung,
Ausgänge) und befestigen Sie ihn danach. Zum Fixieren der Kabel im
Innenraum des Schrankes verwenden Sie Kunststoffschellen und Bündel.
Anschluss der Netzversorgung:
Die Netzversorgung und die Stromkreise des Kraftrelais darf nur eine
Person mit entsprechender
anschließen (gemäß Verordnung
Gesetzessammlung). Die Netzzufuhr muss auch im Außenbereich des
PE_A
N_A
L_A
PE_B
N_B
L_B
Empfänger AC-8014/814
Der Vorteil ist die
in einzelnen Haus-Sektoren
elektrotechnischen Ausbildung
Nr. 50/1978 Sb.
P
B
Schrankes fixiert sein.
Steckdose ersetzen Sie den atypischen Stecker.
Klemmenbeschreibung:
AC, AC
SUM (summer)
FRE (freeze)
BUS, BUS
1–14
COM
Anschlusskasten der Kraftmodule AC-8000R:
L_A, N_A, PE_A
L_B, N_B, PE_B
Die Anlage besitzt den Schutz gegen Kurzschluss an den Ausgängen.
Sollte der Ausgangsstrom den Wert von 0,4A überschreiten, wird dieser
abgeschaltet und auf dem Paneel wird eine Störung durch schnelles rotes
Blinken signalisiert. Dieser Ausgang wird ständig überwacht und nachdem
der Kurzschluss oder die Stromüberschreitung beseitigt werden, wird der
Ausgang neu zugeschaltet.
Beim Bedarf von mehr als 14 Kanälen kann man zwei Empfänger mit
einem Vieraderkabel zwischen den Anschlusskasten 1-4 verbinden. In
diesem Fall verwenden Sie nur einen, für beide Empfänger gemeinsamen,
- der Funkmodul. Jeder Empfänger steuert nur den Modul AC-8000R, welcher
darin aufgestellt ist.
SUM
FRE
GND
BUS
BUS
1
2
3
4
148
Für einen direkten Anschluss in die
– Eingang der Wechsel-Versorgungsspannung von 24
V.
– Eingangsklemme, bei der Schaltung der Klemme
mit GND aktiviert sich der ökonomische Modus.
Signalisiert mit dem Leuchten der MODE-Diode.
– Ausgangsklemme, wenn einer der Thermostaten ein
Signal über Temperaturverfall unter die kritische
Mindesttemperatur ALLo sendet,
Klemme für 10s auf GND. Die max. Strombelastung
dieser Klemme beträgt 100 mA.
– Klemmen zum Anschluss der Bus-Thermostaten. Die
Bus-Kabellänge kann bis zu 200m betragen.
– Ausgänge einzelner Kanäle, sie schalten den
Minuspol
– gemeinsamer Pluspol der Ausgänge 24V DC
– Zufuhr der Netzversorgung für die Umwälzpumpe
oder den Boiler – externe Sicherung nach Typ-
Parametern der eingesetzten Anlage notwendig.
– Klemmen zum Anschluss der Umwälzpumpe oder
des Boilers. Die Klemme L_B wird durch den
Relaiskontakt zugleich mit
geschalteten Ausgang 1-14 eingeschaltet

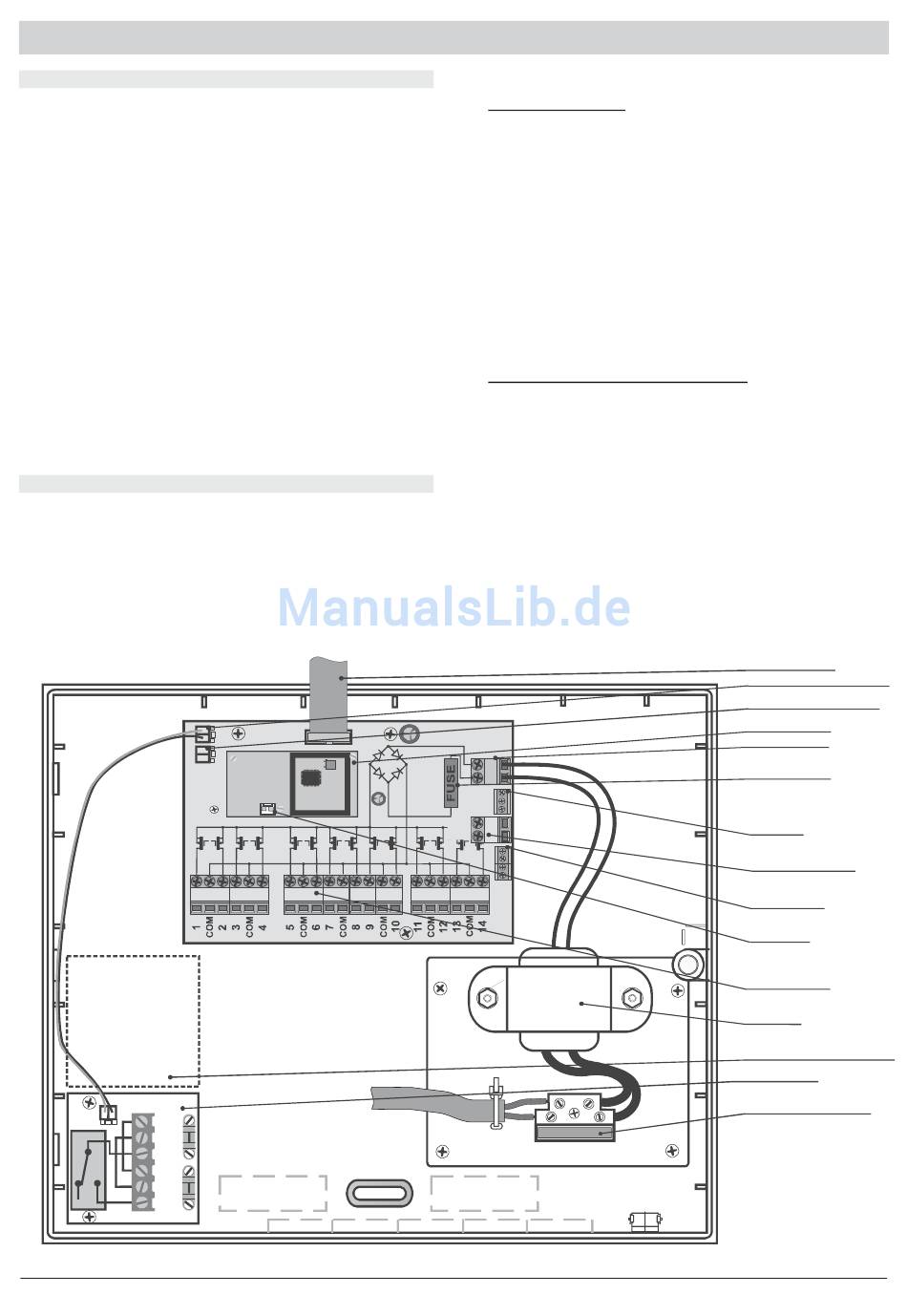

Verbindungskabel
Stecker des Pumpenmoduls
Stecker des Boiler-Moduls
drahtloser Modul
Anschlusskasten
Sicherungsbuchse
Sicherung 3,15A
Anschlusskasten
Hilfesignale
Anschlusskasten zur Schaltung
der Bus-Thermostaten
Anschlusskasten zur Verbindung
der Empfänger
Stecker zum Anschluss
der Antenne
Anschlusskasten der Ausgänge
einzelner Kanäle
Netzquelle
Position für den Modul 8000R
Modul 8000R
Netzsicherung T 400 mA
schaltet diese
einem beliebigen
